HOOFDSTUK 4: RUGLEUNINGEN EN DUWHANDGREPEN
f.
Breng de rugleuningplaat zo aan dat het gat in de rugleuning dat u wilt gebruiken, zich naast het op een
na onderste gat in de rugleuning bevindt. Zie Figuur 4-10.
g. Breng de rugleuningplaat en de rugleuning stevig aan de beugel aan met de inbusbouten en moeren.
Wees u zich ervan bewust dat de inbusbouten die gebruikt worden voor het vastzetten van de plaat in
de rugleuning, ook dienen om de rugleuning aan de beugels vast te maken. Zie Figuur 4-10. Zie ook
"De Rugleuning Vervangen (TR en YR Series 2)" op pagina 4-9. Ga verder naar Stap 7.
De Hoogte van de Rugleuning Verstellen
Bovenste Afsluitdop
Rugleuning
3. Indien uw rugleuning is ingesteld op 21,5 cm en stelt u de rugleuning in op 25,4 cm tot 31,75 cm:
a. Haal de bovenste afsluitdoppen los. Zie Figuur 4-9
b. Breng de hoes van de rugleuning aan op elke stang van de rugleuning. Zie Figuur 4-9.
c. Breng de draadpluggen aan de onderkant van de rugleuningplaat aan, breng de rugleuningplaat in de
rugleuning aan.
d. Breng de rugleuningplaat in de rugleuning aan, zodat het gat in de plaat dat u wilt gebruiken, zich naast
een van de 3 bovenste gaten in de rugleuning bevindt. Zie Figuur 4-11.
e. Draai de rugleuningplaat in de rugleuning vast en maak de rugleuning met de inbusbouten vast aan de
beugel. Zie Figuur 4-11. Ga verder naar Stap 7.
TR/YR Gebruikershandleiding

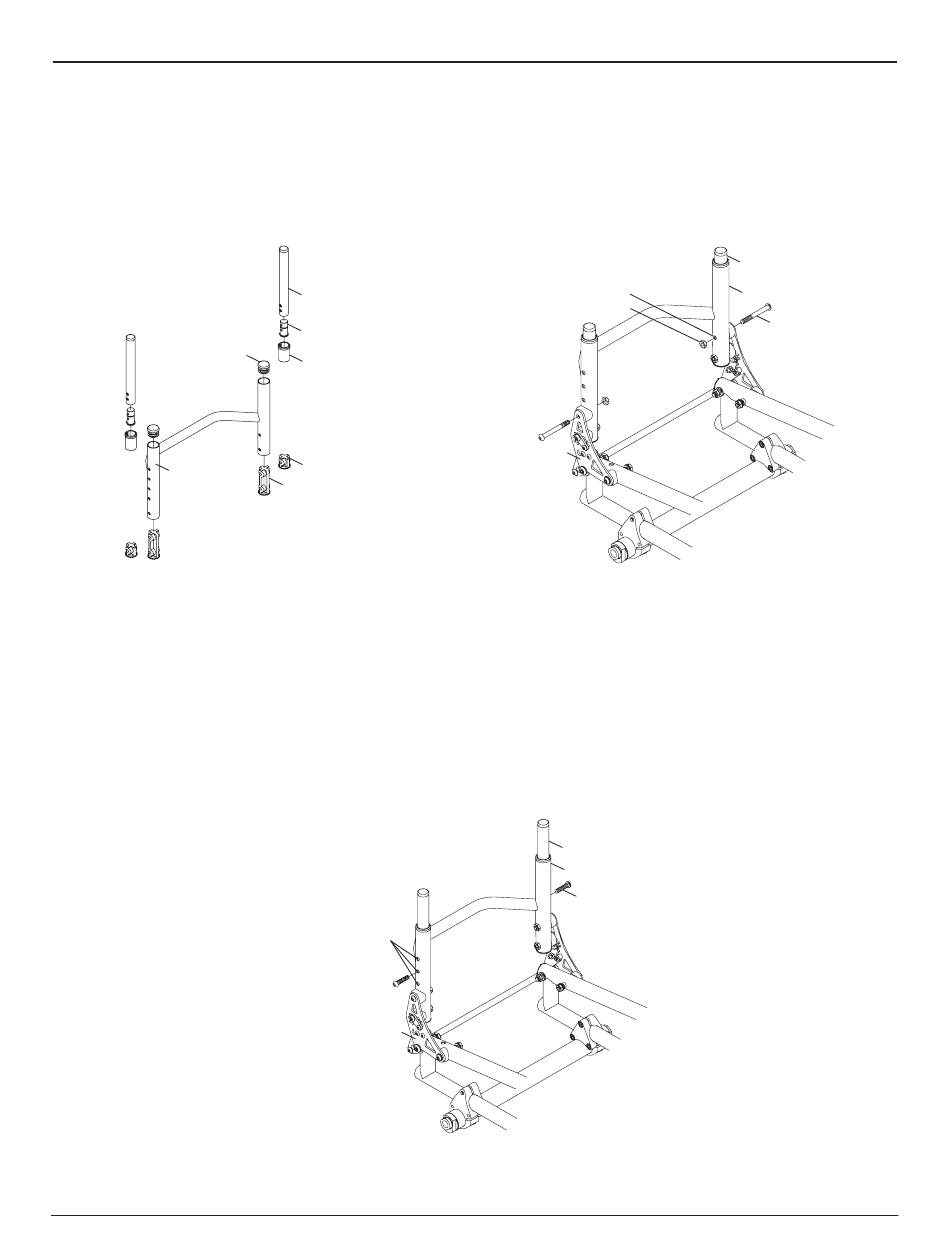

figuur 4-9
Rugleuningsplaat
Draadpluggen
Ontvanger Rugleuning
Korte Eindplug
Lange Eindplug
De Hoogte van de Rugleuning Verstellen
Drie
bovenste gaten
Beugel
De Hoogte van de Rugleuning Verstellen
Op een na
Onderste gat
Moer
Beugel
figuur 4-11
Rugleuningsplaat
Rugleuning
Inbusbout
4-6
figuur 4-10
Rugleuningsplaat
Rugleuning
Inbusbout
OM_TR_0712RevC
