2
LAYOUT
2.1

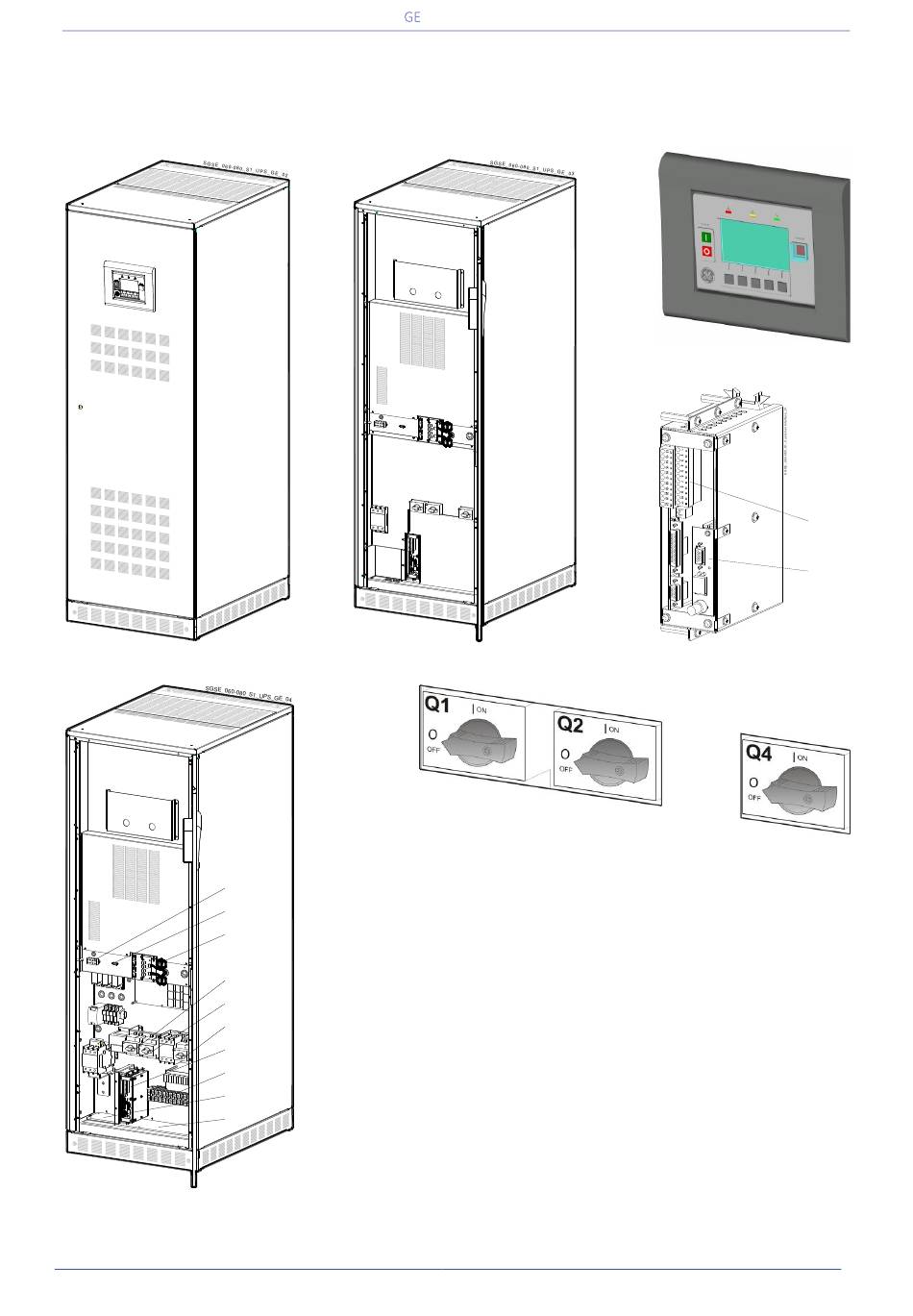

LAYOUT SG SERIES 60 & 80 PUREPULSE™
Fig. 2.1-1 Algemeen aanzicht
1
2
3
4
ON
ON
OFF
OFF
ON
OFF
Fig. 2.1-3 Totaalaanzicht zonder beschermingskappen
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
1
2
3
4
Fig. 2.1-2 Totaalaanzicht met geopende deur
XA
J11
RPA
Q1
Q2
Q4
CR
X1
2
1
Critical Power
ON
ON
OFF
ON
OFF
OFF
Fig. 2.1-6 Schakelaars Q1, Q2 en Q4
1
Doorvoer voor ingangs- en uitgangskabels
2
Doorvoer voor batterijkabels
CR
Rack voor connectivity
J11
Seriële poort RS232 voor IMT protocol (optioneel)
P4
Gebruikersinterface-print
Q1
UPS-uitgangsschakelaar
Q2
Handbediende bypass-schakelaar
Q4
Ingangsschakelaar gelijkrichter
RPA
RPA print (Redundant Parallel Architecture) voor
Parallel Systeem (optioneel)
SNMP
Advanced SNMP Card (optioneel)
X1
Ingangs- en uitgangsklemmen
XA
Aansluitklemmen voor 24Vdc hulpvoeding (optioneel)
Fig. 2.1-4 Bedieningspaneel
Fig. 2.1-5 Rack voor connectivity
Pagina 10/123
Handleiding SG Series 60 & 120 PurePulse
P4
SNMP
™
CE S1
