10.6 AANSLUITING VAN OPTIES IN UPS KAST
WAARSCHUWING !
De installatie en bekabeling van de UPS dient te worden uitgevoerd door bevoegd
servicepersoneel.
Verifieer of de UPS volledig afgeschakeld is.
Zie ook de "Veiligheidsvoorschriften bij installatie" op hoofdstuk 1.
10.6.1 Hulpvoeding (Auxiliary Power Supply) 24 Vdc voor SG Series 60 & 80 PurePulse™
XA
PA
F40
XC

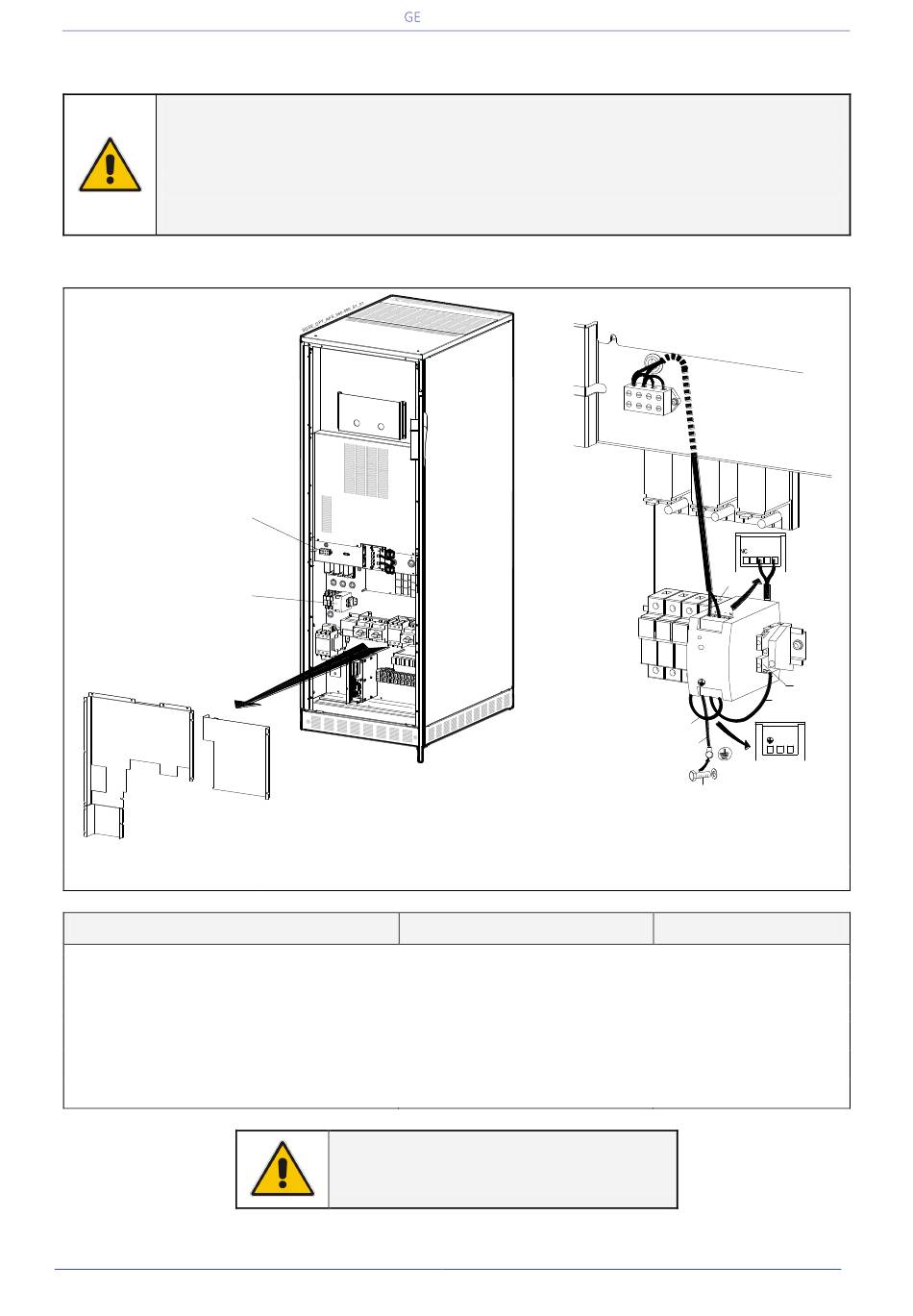

Fig. 10.6.1-1 Hulpvoeding (Auxiliary Power Supply – APS) 24 Vdc voor SG Series 60 & 80 PurePulse™
PA = Hulpvoeding 24 Vdc
Aansluiting
Kabel XA + (zwart)
Kabel XA – (grijs)
Kabel PA-L (zwart)
Kabel PA-N (grijs)
Kabel PA-PE (geel-groen)
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
1
2
3
4
ON
ON
OFF
OFF
ON
OFF
XA = 24 Vdc Voedingsaansluiting
PA - APS: +
PA - APS: –
PA - APS: L
PA - APS: N
PA - APS: PE
LET OP !
Zet de kabels vast met de kabelbinders.
-
+
1
2
3
4
XA
PA-L
PA-PE
F40 = Aansluitklemmen 230 Vac
Van
XA Aansluiting: XA-1 (+)
XA Aansluiting: XA-2 (-)
Klem F40: L
Klem o XC: N
UPS behuizing: PE
Handleiding SG Series 60 & 120 PurePulse
XA-1 = +
XA-2 = -
XA-3 = +
XA-4 = -
- -
++
F40
PA
XC
N
L
PA-N
PE
N
L
M4x10
Naar
Pagina 117/123
™
