5.9
AANSLUITEN VAN EEN RPA PARALLEL SYSTEEM
WAARSCHUWING !
Deze handeling dient te worden uitgevoerd door gekwalificeerd personeel alvorens
het systeem voor de eerste maal in bedrijf wordt gesteld (de UPS-apparatuur mag
hierbij in geen geval onder spanning staan).
5.9.1
Aansluiten van de elektrische bedrading
Voor een goede verdeling van de belasting over de units van een Parallel Systeem wordt aanbevolen de
kabellengte van de ingangsverdelings-print (5) naar de uitgangsverdelings-print (9) voor elke unit
ongeveer gelijk te houden (a+b = c+d = e+f = g+h = i+l = m+n = o+p = q+r).
Tolerantie: +/-10%.
De AC ingangsspanning voor de bypass moet identiek zijn voor alle units van het Parallel Systeem;
faseverschuivingen tussen de units zijn niet toegestaan.
LET OP !
Er wordt ten zeerste aanbevolen om tussen de uitgangsklemmen van de units en de
gemeenschappelijke
stroomonderbrekers of zekeringen te plaatsen.
We raden echter wel aan om een schakelaar te installeren teneinde een unit indien
noodzakelijk volledig te kunnen isoleren.
Zorg ervoor dat de elektrische kabels en besturingskabels in aparte kabelgoten worden geplaatst.
Ook de ingangskabel en de uitgangskabel van de UPS moeten in aparte kabelgoten worden geplaatst.

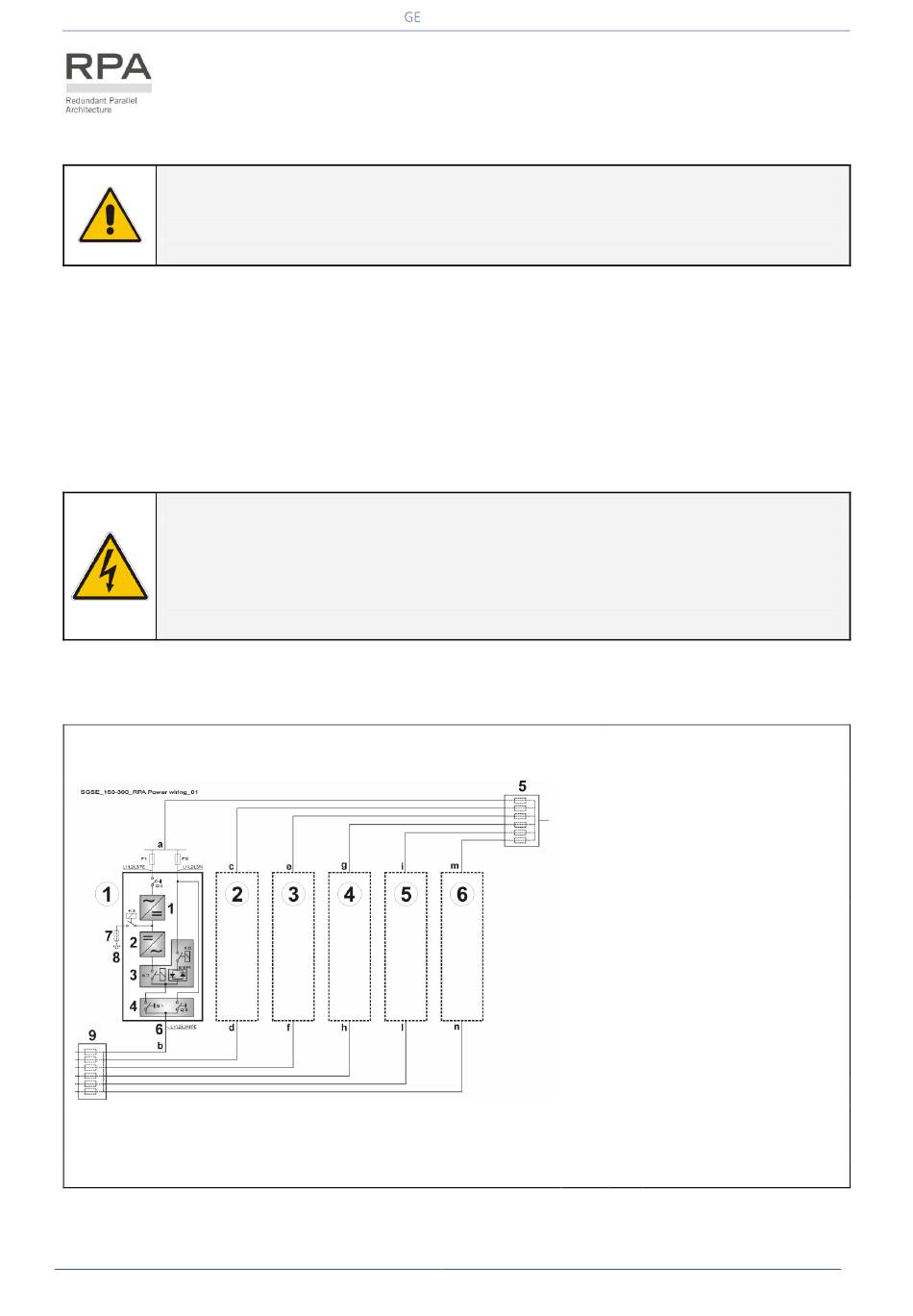

Fig. 5.9.1-1 RPA Parallel Systeem
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
belastingsrails
geen
transformatoren,
automatische
1
= Gelijkrichter
2
= Omvormer
3
= Elektronische bypass
4
= Handbediende bypass
Verdeling
5
=
ingangsnetspanning
6
= Unit uitgangsbelasting
7
= Externe batterijzekering
8
= Externe batterij
Gemeenschappelijke
9
=
belastingrail & verdeling
uitgangsbelasting
= UPS nummer 1
= UPS nummer 2
= UPS nummer 3
= UPS nummer 4
= UPS nummer 5
= UPS nummer 6
Handleiding SG Series 60 & 120 PurePulse
Pagina 45/123
™
