2. Sluit de ingangsschakelaar gelijkrichter Q4 (Positie I) op alle units.
3. Sluit de UPS-uitgangsschakelaar Q1 (Positie I) op alle units.
Nadat Q1 van de laatste unit van het UPS Parallel Systeem is gesloten, is de Bypass van alle units verbonden met
de belasting.
Gelijkrichter start automatisch, knipperende LED 3 (gelijkrichter AAN) geeft Soft-start aan.
Aan het eind van de Gelijkrichter Soft-start blijft de LED 3 (gelijkrichter AAN) branden.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP AUTOMATISCHE BYPASS".

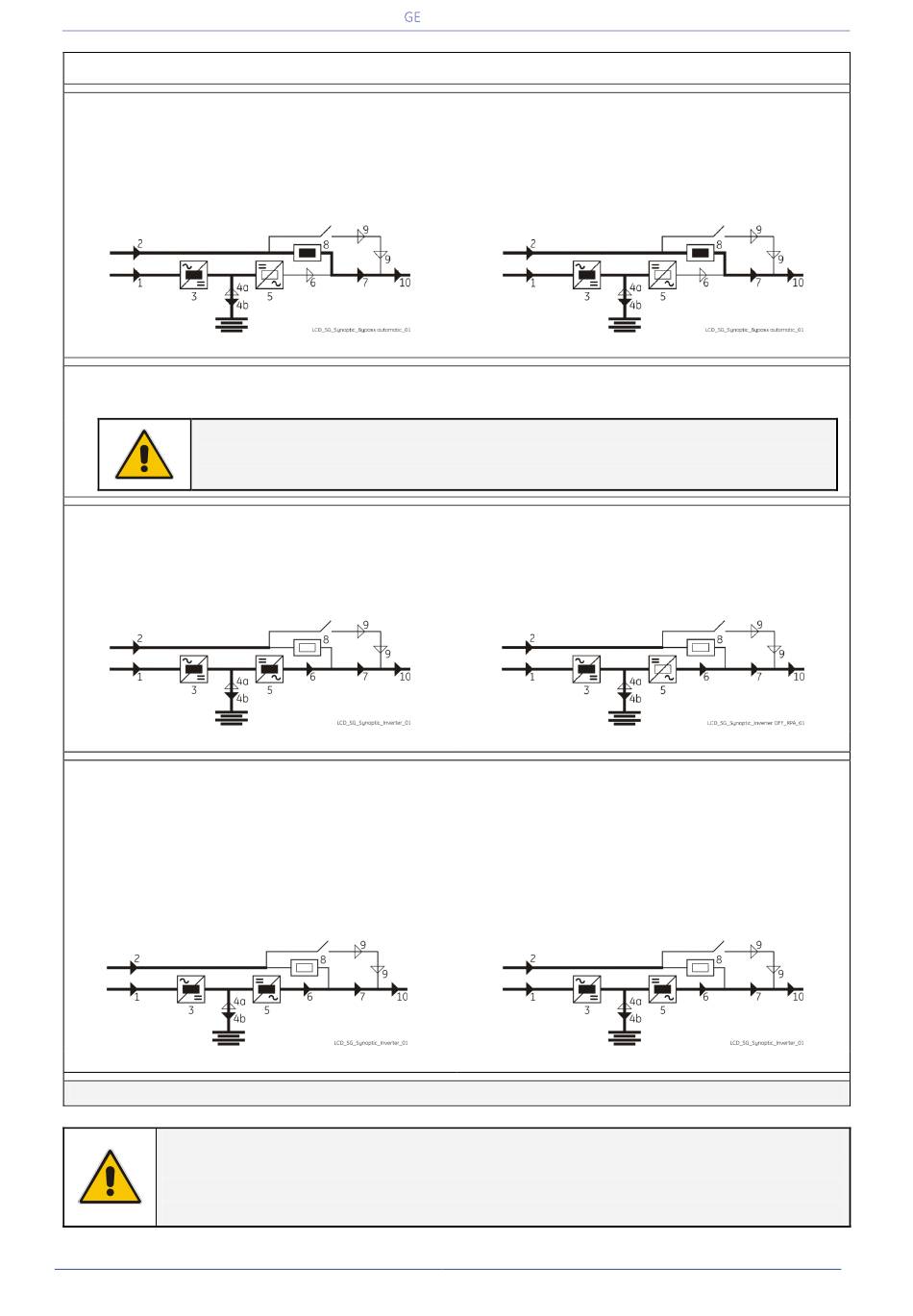

Stroomdiagram van eerste unit
4. Verbind de Batterijen met alle units door de externe batterijschakelaars of zekeringen
achtereenvolgens te sluiten.
WAARSCHUWING !
Controleer voordat de zekeringen worden geplaatst of de polariteit aan beide
zijden van de zekeringhouder gelijk is!
5. Druk op de "Inverter ON" ( I ) schakelaar van de eerste unit.
Soft-start van de omvormer (inverter) wordt aangegeven met knipperende LED 5 (omvormer beschikbaar).
Aan het eind van de soft-start blijft de LED 5 (omvormer beschikbaar) branden.
LED Alarm moet uit zijn en de LED Operation moet branden.
Indien het uitgangsvermogen voldoende is, schakelt de uitgang naar Omvormer.
Stroomdiagram van eerste unit
6. Druk op de "Inverter ON" ( I ) schakelaar van alle andere units.
Start de volgende Omvormer pas als de startprocedure van de vorige is afgerond.
Soft-start van de omvormer (inverter) wordt aangegeven met knipperende LED 5 (omvormer beschikbaar).
Aan het eind van de soft-start blijft de LED 5 (omvormer beschikbaar) branden.
Zodra het uitgangsvermogen van de omvormers voldoende is om de belasting te voeden, schakelt de
uitgang van de units met ingeschakelde omvormer naar Omvormer.
LED Alarm moet uit zijn en de LED Operation moet branden.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP OMVORMER".
S Stroomdiagram van eerste unit
LET OP !
De batterij moet ten minste 10 uur lang worden opgeladen.
Dit om de volledige autonomietijd te kunnen garanderen ingeval van een storing in
de netspanning.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
EINDE VAN DE PROCEDURE
Stroomdiagram van de andere units
Stroomdiagram van de andere units
Stroomdiagram van de andere units
