LAYOUT SG SERIES 100 & 120 PUREPULSE™ MET EMC FILTER (OPTIONEEL)

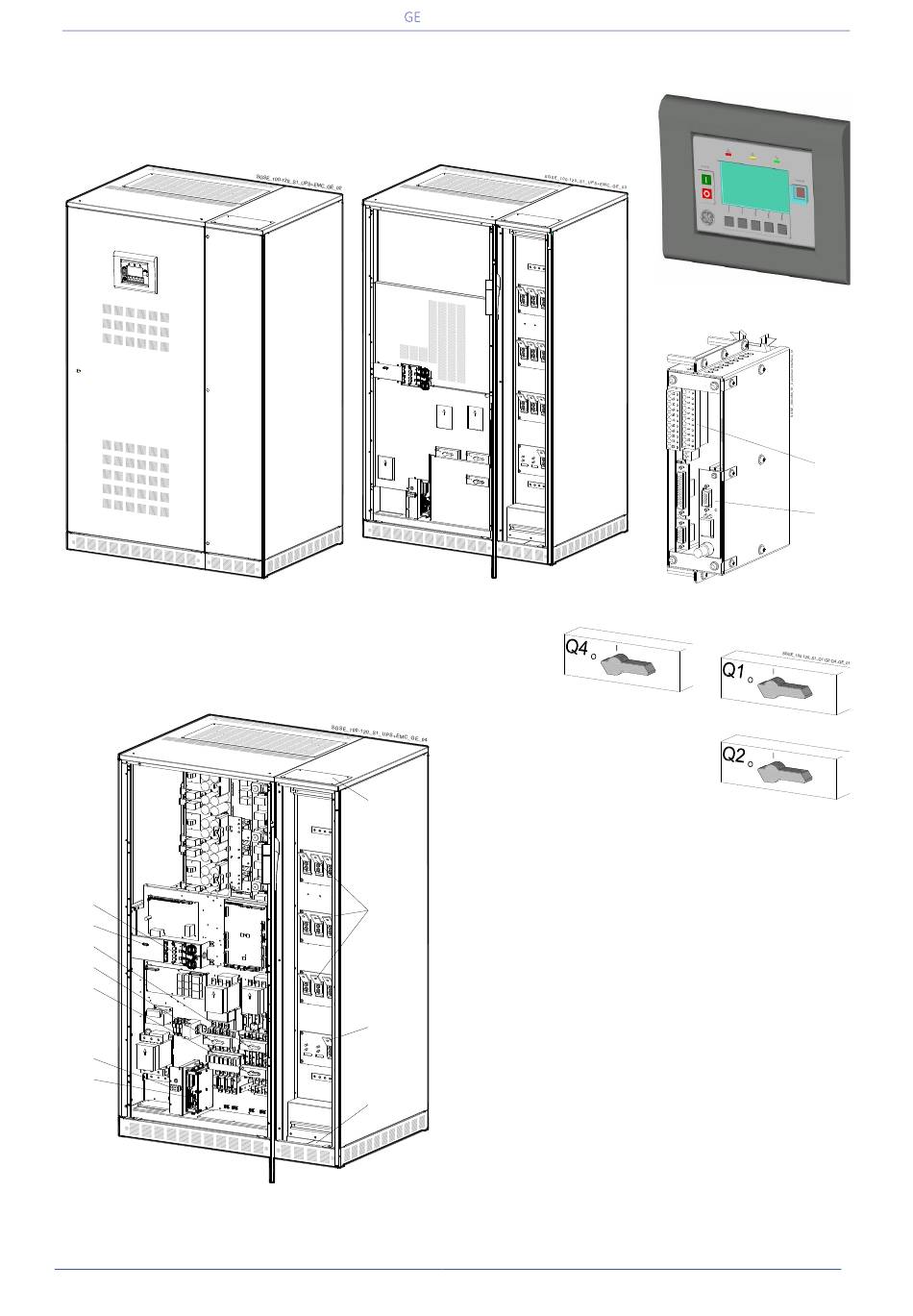

Fig. 2.4-1 Algemeen aanzicht
RPA
J11
Q1
Q4
Q2
ON
OFF
XA
CR
1
2
3
4
Fig. 2.4-3 Totaalaanzicht zonder beschermingskappen
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
1
2
3
4
Fig. 2.4-2 Totaalaanzicht met geopende deur
2
3
4
ON
OFF
ON
OFF
1
Critical Power
ON
OFF
ON
OFF
ON
OFF
OFF
Fig. 2.4-6 Schakelaars Q1, Q2 en Q4
1
Opening voor kabels van onderen
2
Opening voor kabels van bovenaf
3
Aansluitrails voor nespanning en belasting
4
Aansluitrails voor externe batterij
CR
Rack voor connectivity
J11
Seriële poort RS232 voor IMT protocol (optioneel)
P4
Gebruikersinterface-print
Q1
UPS-uitgangsschakelaar
Q2
Handbediende bypass-schakelaar
Q4
Ingangsschakelaar gelijkrichter
RPA
RPA print (Redundant Parallel Architecture) voor
Parallel Systeem (optioneel)
SNMP Advanced SNMP Card (optioneel)
XA
Aansluitklemmen
(optioneel)
Fig. 2.4-4 Bedieningspaneel
Fig. 2.4-5 Rack voor connectivity
ON
ON
OFF
ON
OFF
voor
24Vdc
hulpvoeding
Pagina 13/123
Handleiding SG Series 60 & 120 PurePulse
P4
SNMP
™
CE S1
