4.3
PARALLELBEDRIJF
4.3.1
Inleiding van het Parallel Systeem
Het is mogelijk om twee of meer identieke UPS-units parallel te schakelen.
Het doel hiervan kan een verhoging van het uitgangsvermogen zijn (parallelschakeling ten behoeve van
capaciteit) of een verbetering van de algehele betrouwbaarheid van een UPS-systeem
(parallelschakeling ten behoeve van redundantie).
De uitgangen van de parallelle units worden aangesloten op een gedeelde bus.
Tijdens normaal bedrijf wordt de belasting gelijkmatig verdeeld over de units die zijn aangesloten op de
parallelle bus.
Het modulaire concept van de SG Series PurePulse™ biedt de mogelijkheid van parallelbedrijf tot max. 6
units, zonder gebruik te maken van parallelle schakelcomponenten, externe bypass-circuits of
gemeenschappelijke besturingscircuits (zie Fig. 4.3.1-1).
Parallelle units ten behoeve van capaciteit
Het is mogelijk om verschillende units parallel te schakelen.
Hiermee kan een hoger uitgangsvermogen worden bewerkstelligd dan met het maximale vermogen
van een enkelvoudige unit.
Het maximale totale vermogen verdeeld over de parallelgeschakelde units is gelijk aan het totaal
geïnstalleerde nominale vermogen.
Indien zich bij een van de units een storing voordoet, wordt het door het UPS-systeem geleverde
vermogen ontoereikend en wordt de belasting overgeschakeld naar de bypassvoeding.
Parallelle units ten behoeve van redundantie
Het nominale vermogen van de n-1 van n redundante parallelgeschakelde modules moet gelijk zijn aan
of groter dan het vereiste uitgangsvermogen.
De belasting wordt gelijkmatig verdeeld over de n units die zijn aangesloten op de uitgangsbus.
Indien één van de n parallelgeschakelde units door een storing off-line gaat, zorgen de resterende (n-1)
modules voor de stroomvoorziening van de belasting.
De aangesloten kritische apparatuur wordt ononderbroken voorzien van geconditioneerde voeding.
Het gevolg hiervan is een grotere mate van betrouwbaarheid en veiligheid ten aanzien van de aangesloten
belasting, alsmede een hogere MTBF (Mean Time Between Failures, gemiddeld storingsvrij interval).
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx

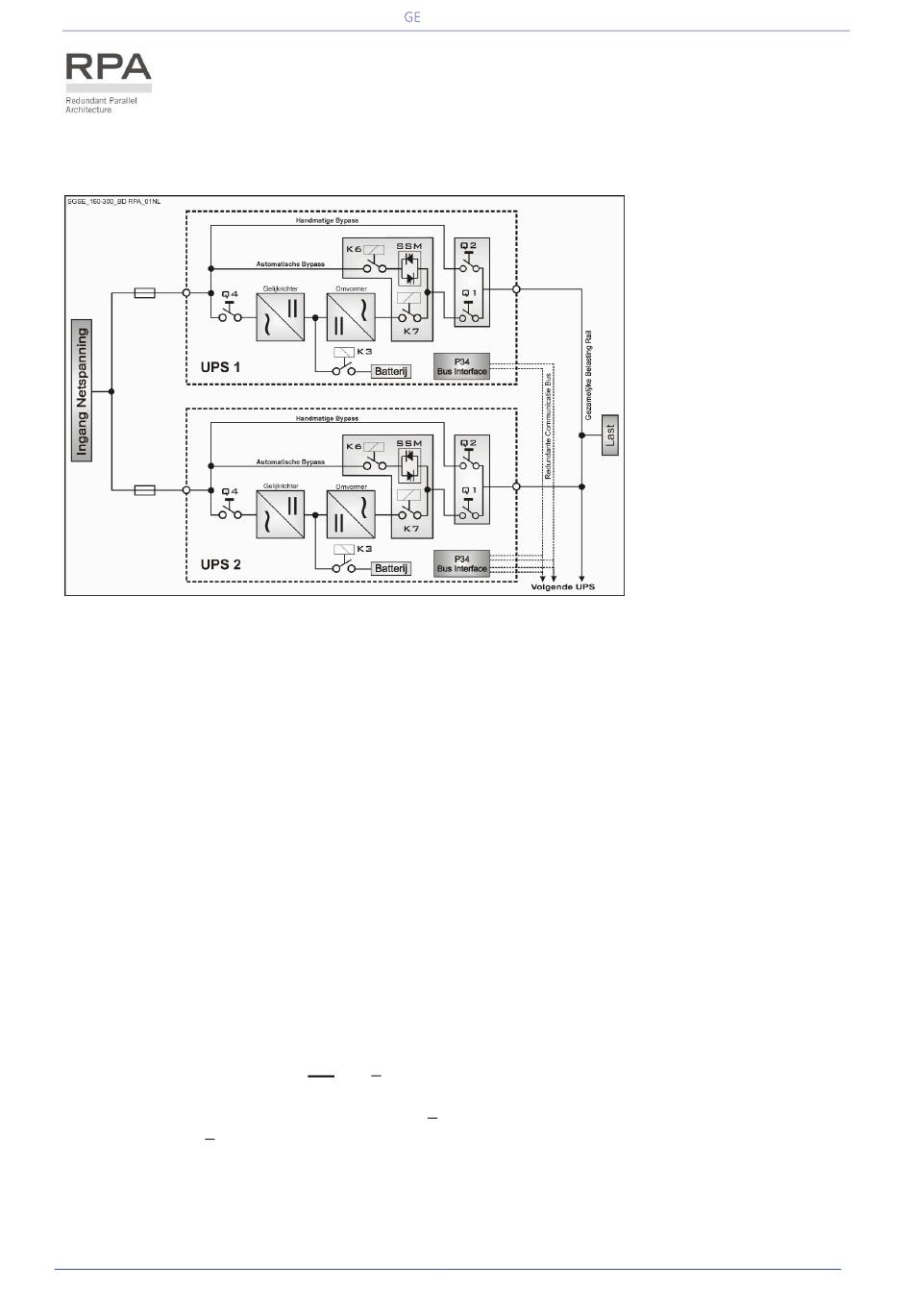

Fig. 4.3.1-1 Blokdiagram RPA systeem
Critical Power
Pagina 20/123
Handleiding SG Series 60 & 120 PurePulse
™
