10.6.3 Remote Signalling Box (RSB)
De optionele Remote Signalling Box maakt monitoring van de UPS mogelijk. Hiervoor wordt
gebruikgemaakt van de potentiaalvrije contacten op de P4 - Gebruikersinterface-print van de UPS.
De box kan op een bureaublad of tegen een wand worden geplaatst of –indien de box wordt
verwijderd– op een oppervlak worden gemonteerd.
Het remote-bedieningspaneel is uitgerust met een interne zoemer en de volgende statusindicatoren:
Blindschema met LED's die de status van de gelijkrichter en de omvormer weergeven, evenals die
van de energiebron die de kritische last voedt.
Alarm
(LED en akoestisch alarm) waarmee wordt aangegeven dat er bij de UPS een kritische
situatie is ontstaan.
Stop
geeft aan dat de UPS zich binnen afzienbare tijd zal uitschakelen.
Mute
druktoets om de zoemer te resetten.
Test
druktoets waarmee alle LED‟s en de zoemer van het remote-bedieningspaneel kunnen
worden gecontroleerd.
De kabel waarmee de RSB is aangesloten op de UPS-kast moet min. 16 draads / 0,25 mm
De connectoren C en B maken deel uit van de RSB-optie (de kabel die de UPS met de RSB verbindt is niet
bijgeleverd). Maximaal toegestane lengte = 300 m (985 ft). Aan één zijde moet de kabel voorzien zijn van
een D - female plug - 25 pins (J2 – P4 - Gebruikersinterface-print).
LET OP !
De alarmen op potentiaalvrije contacten kunnen worden aangesloten op de
klemmen X1 in plaats van op J2 (zie correlatie X1 – J2 in hoofdstuk 9.1).
pink
XA
red
TERMINALS
grey
BLOCK
blue
25
24
23
22
white
21
brown
20
19
green
18
yellow
17
16
black
15
violet
14
13
12
11
10
9
grey/pink
8
blue/red
7
6
white/green
5
brown/green
4
white/yellow
3
yellow/brown
2
1
P.S.: The above mentioned colors are
suitables only for XY standard cable
A
De klemmen X3, X4 en X15 worden aangesloten in de "RSB - Remote Signalling Box".
B
Plug J2 (sub D - male - 25 pins) moet worden aangesloten op connector J2 (sub D - female -
25 pins) op de "P4 – Gebruikersinterface-print".
XA
Klemmenblok XA voor 24 Vdc-voeding "RSB - Remote Signalling Box".
LET OP !
Indien het remote-signaleringspaneel is aangesloten op connector J2 kan het
klemmenblok X1 niet worden gebruikt om een monitoringapparaat voor externe
alarmen aan te sturen, aangezien deze wordt gevoed door de interne
stroomvoorziening van de UPS (laagspanning).
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
A
REMOTE
SIGNALLING
BOX
IM6544
24V
1
X15
GND
2
31
UTILITY FAILURE
32
33
34
37
38
40
42
X4
43
LOAD ON INVERTER
44
49
LOAD ON MAINS
50
55
56
16
COMMON ALLARM
17
19
X3
AUX. BUZZER
20
22
STOP OPERATION
23

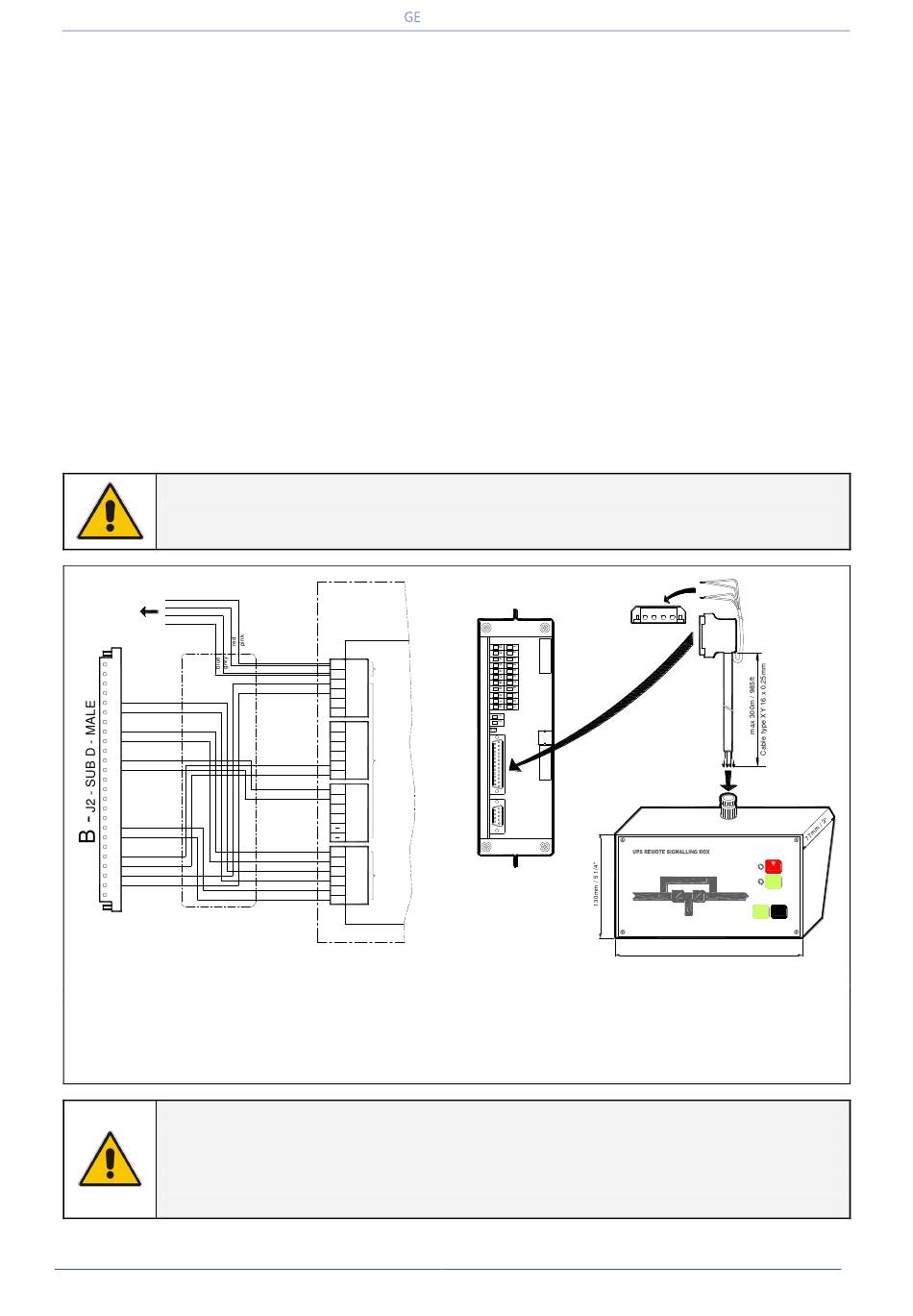

Fig. 10.6.3-1 Aansluiting Remote Signalling Box
