P1
1
2
3
4
ON
ON
OFF
OFF
ON
OFF
SG Series 60 & 80 PUREPULSE™
Tevens treft u een kabel aan (standaard lengte: 5m) met een thermische beveiligingssensor.
Deze wordt gebruikt om, ingeval van onderhoudsvrije VRLA batterijen, de batterij laadspanning
temperatuurafhankelijk te regelen.
De klem met sensor dient te worden gemonteerd in de batterijkast, en de stekker J10 moet verbonden
worden met "P1-Power Interface".
Wanneer de sensor wordt afgesloten, wordt de bufferspanning gekalibreerd op een temperatuur van
20°C.
Als de batterijkast niet direct naast de UPS wordt geplaatst, moet de kabel van de temperatuursensor
naar de UPS in een beschermende mantel of in een kabelgoot worden geplaatst.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
SGSE_060-120_S1_UPS-P1-IM0175_01

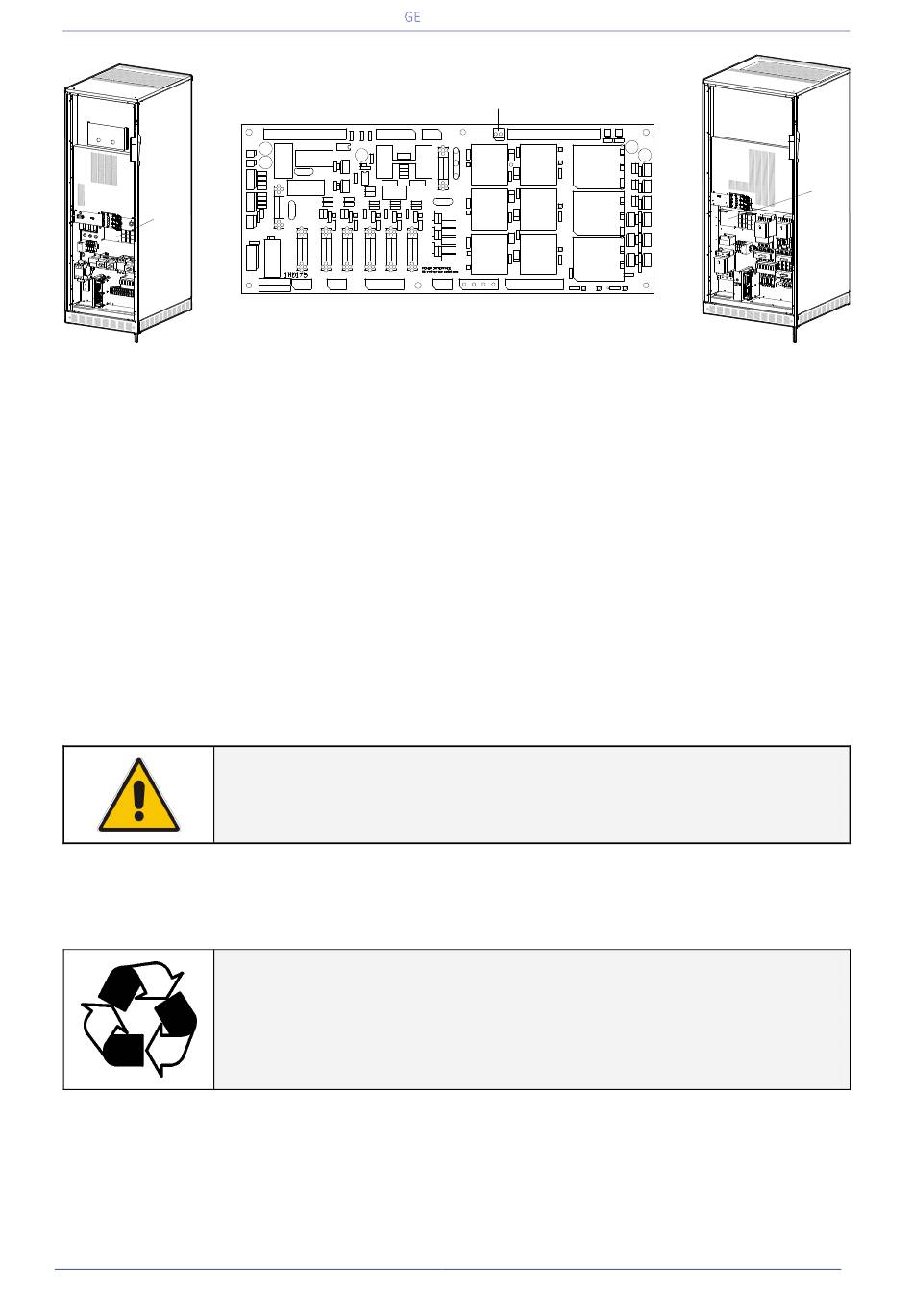

P1 - Power Interface
Fig. 5.6-3 P1 – Power interface
WAARSCHUWING !
Installatie en aansluiting van de kabel en sensor dient te worden uitgevoerd
door bevoegd onderhoudspersoneel.
HERGEBRUIK VAN VERPAKKINGSMATERIAAL
Ter bescherming van het milieu maakt GE's Critical Power uitsluitend gebruik
van milieuvriendelijk materiaal.
De verpakkingsmaterialen van de UPS dienen conform geldende
voorschriften te worden hergebruikt.
Critical Power
J10
J10
ON
OFF
OFF
OFF
1
2
3
4
SG Series 100 & 120 PUREPULSE™
Pagina 33/123
Handleiding SG Series 60 & 120 PurePulse
P1
ON
ON
™
CE S1
