8.3.3
Van Handmatige Bypass Q2 naar normaal bedrijf VFI
Uitgangsstatus:
Belasting gevoed via handmatige bypass Q2.
Alle handbediende bypass-schakelaar Q2 van het
systeem zijn gesloten.
1. Sluit de ingangsschakelaar gelijkrichter Q4 (Positie I) van alle units.
2. Sluit de UPS-uitgangsschakelaar Q1 (Positie I) van alle units.
De Gelijkrichters starten automatisch, knipperende LED 3 (gelijkrichter AAN) geeft Soft-start aan.
Nadat Q1 van de laatste ups van het Parallel Systeem is gesloten, zal de belasting worden gevoed door zowel
Automatische Bypass als Handbediende Bypass Q2 door alle UPS en van het Parallel Systeem.
Aan het eind van de Gelijkrichter Soft-start blijft de LED 3 (gelijkrichter AAN) branden.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP AUTOMATISCHE BYPASS EN
HANDBEDIENDE BYPASS Q2".

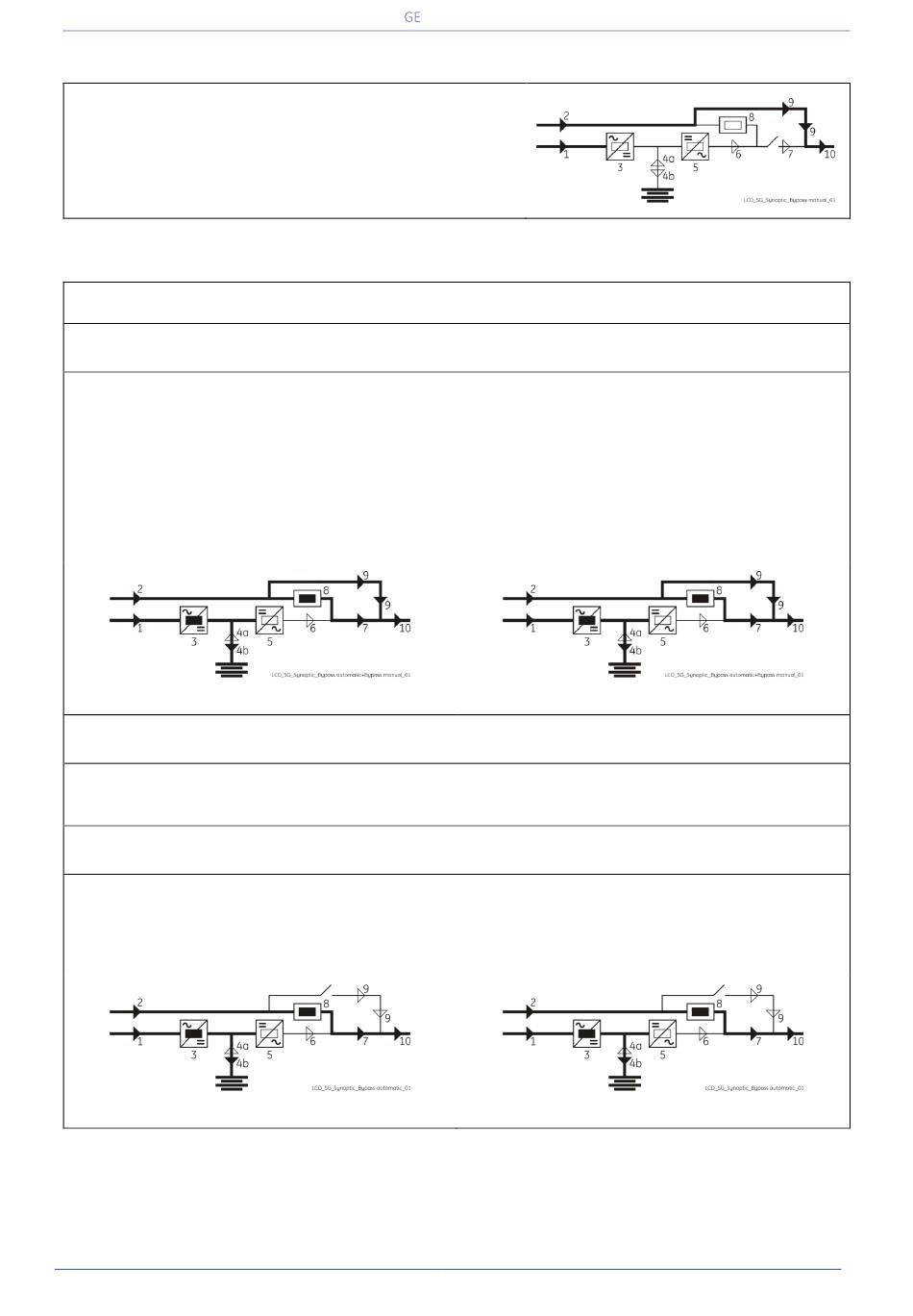

Stroomdiagram van eerste unit
3. Verbind de Batterijen met alle units door de externe batterijschakelaars of zekeringen
achtereenvolgens te sluiten.
4. Open de handbediende bypass-schakelaar Q2 (Positie O) van alle units.
De belasting wordt nu alleen gevoed via de Automatische Bypass.
Het LCD scherm, op alle units, moet de status weergeven: "BELASTING OP AUTOMATISCHE BYPASS".
Stroomdiagram van eerste unit
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
Stroomdiagram van de andere units
Stroomdiagram van de andere units
Vervolg
Pagina 97/123
Handleiding SG Series 60 & 120 PurePulse
►
™
