EPO (Emergency Power Off) - Noodstop
LET OP !
De betrouwbaarheid van het systeem is afhankelijk van dit contact!
Op de aansluitklemmen X2 / 1, 2 of op de connector J2 / 12, 25 van de P4 - Gebruikersinterface-print kan
een externe noodschakelaar (een normaal gesloten spanningsvrij contact) worden aangesloten.
Verwijder de kabelkortsluitklemmen X2 / 1, 2 wanneer u deze externe schakelaar gebruikt.
Bij activering zorgt deze schakelaar voor het
onmiddellijk uitschakelen van de gelijkrichter en de
omvormer; de statische schakelaar en de bypass-
schakelaars K3, K6 en K7 worden geopend.
LET OP !
Om deze functie te activeren, dient u jumper JP3 op de P4 - Gebruikersinterface-
print te verwijderen wanneer de kabels reeds zijn aangesloten op X2 of J2.
In geval van een parallelle gebruikersinterface (max. 3) dient het EPO-contact te
worden aangesloten op slechts één gebruikersinterface.
De brug op X2 / 1, 2 en jumper JP3 op de gebruikersinterface dient echter op alle
andere prints te worden verwijderd.
In een Parallel Systeem moet een separaat NC-contact afzonderlijk worden
aangesloten op elke unit.
Indien de EPO geactiveerd is, dient U het systeem asl volgt te herstellen:
Druk op de drukkop EPO (contact op X2 /1, 2 is weer gesloten.
Druk op de drukknop "O" (omvormer uit - zie hoofdstuk 6.2) op het bedieningspaneel.
Indien er sprake is van een Parallel Systeem dient u de toets "O" (omvormer UIT,
zie hoofdstuk 6.2) in te drukken op het bedieningspaneel van iedere unit waarvan
schakelaar Q1 gesloten is en die verbonden is met de parallelle bus.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
X2
JP3
J2

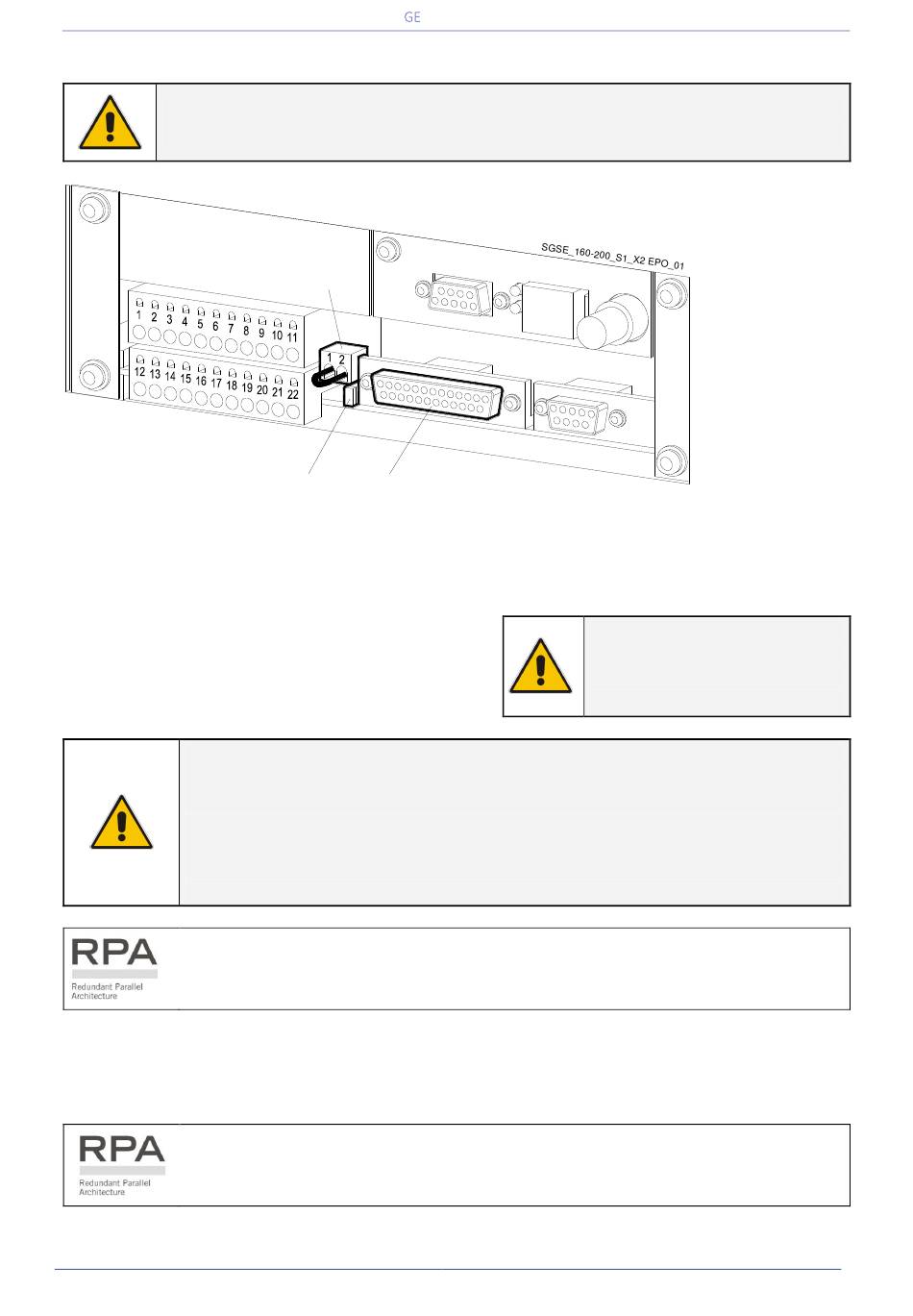

Fig. 9.1.5-1 X2 en J2 voor aansluiting EPO
