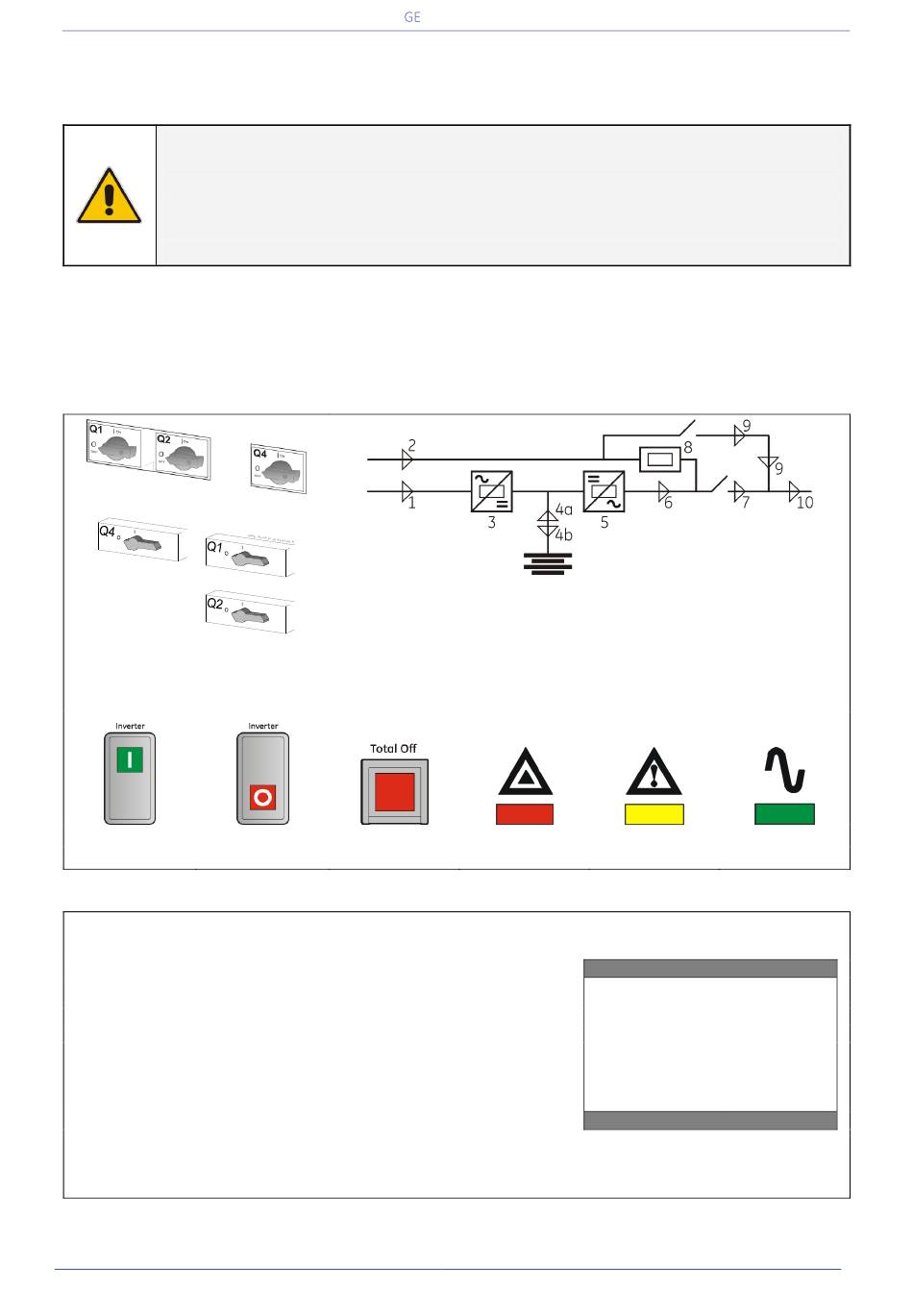

8.1
PROCEDURES VOOR ENKELVOUDIGE SG SERIES PUREPULSE™
8.1.1
Opstarten van de SG Series PurePulse™
WAARSCHUWING !
Alvorens u het UPS-systeem inschakelt, dient u ervoor te zorgen dat de externe
isolatoren (wissel- en gelijkspanning) zijn uitgeschakeld en niet onbedoeld kunnen
worden ingeschakeld.
Zorg ervoor dat de uitgangsbelastingsverdeling kan worden gevoed en dat alle
uitgangsisolatoren geopend zijn.
Open de deur aan de voorzijde en controleer of:
Alle aansluitingen op de I/O-klemmen of aansluitrails van de UPS correct zijn uitgevoerd.
De veiligheidsschermen goed zijn bevestigd.
De schakelaars Q1, Q2 en Q4 uit staan (Positie O) en de externe batterijschakelaar of -zekeringen
open zijn (Positie O).
SG Series 60 & 80 PurePulse™
ON
OFF
OFF
OFF
SG Series 100 & 120 PurePulse™
Q1
UPS-uitgangsschakelaar
Q2
Handbediende bypass-schakelaar
Q4
Ingangsschakelaar gelijkrichter
Schakelaar
Schakelaar
Omvormer AAN
Omvormer UIT
1. Schakel de netspanning in vanaf de ingangsverdeling (zowel de gelijkrichter als de bypass,
indien deze gescheiden zijn).
De UPS voert een ZELFTEST uit.
Indien de tests succesvol zijn afgesloten verschijnt "ALGEHELE
TEST RESULTATEN - OK".
Inbedrijfsstelling kan niet worden voortgezet indien een of meer
testresultaten negatief zijn.
Neem in dit geval contact op met uw Service Centrum.
De elektronische voeding wordt nu ingeschakeld, LED Alarm knippert en de zoemer klinkt.
LED 1 (netspanningsgelijkrichter OK) en LED 2 (netvoedingsbypass OK) moeten UIT zijn.
Druk op "MUTE" om alarm en zoemer te resetten. LED Alarm moet branden.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
ON
ON
LED 1
Netspanningsgelijkrichter OK
LED 2
Netvoedingsbypass OK
LED 3
Gelijkrichter AAN
LED 4a Batterij wordt ontladen
LED 4b Batterij wordt geladen
LED 5
Omvormer beschikbaar
Schakelaar
Total Off
Critical Power
LED‟s in synoptisch schema
LED
Stop Operation
Test1 OK
Test2 OK
Test3 OK
Test4 OK
Test5 OK
Test6 OK
LED 6
Omvormer AAN
LED 7
Q1 gesloten
LED 8
Automatische bypass AAN
LED 9
Handbediende bypass Q2 AAN
LED 10 Belasting op UPS
LED
LED
Alarmen
Operation
ALGEHELE TEST RESULTATEN
Test7 OK
Test8 OK
Test9 OK
Test10 OK
Test11 OK
Vervolg ►
Pagina 76/123
Handleiding SG Series 60 & 120 PurePulse
™
