JB1
1
2
3
4
JA1
Aansluiting van de besturingsbusbekabeling
Plaats en bevestig de kabels JA-1/2/3/4/5 en JB-1/2/3/4/5 in de UPS-kasten op de plaats die is
aangegeven in de tekening (zie Fig. 5.9.3-3).
LET OP !
Wees voorzichtig bij het aansluiten en routeren van de buskabels JA en JB in de
UPS-kast.
Indien een van de units van het Parallel Systeem moet worden gescheiden, moeten
de buskabels JA en JB van de kast te worden verwijderd zonder ze af te sluiten van
de metalen plaat waar zich de aansluitingen JA en JB bevinden.
Uit veiligheidsoverwegingen moeten de verbindingskabels JA-1/2/3/4/5 en JB-1/2/3/4/5 worden
geplaatst in aparte kabelgoten, gescheiden van de stroomkabels (zie Fig. 5.9.3-3).
Het is belangrijk dat kabel JA even lang is als kabel JB.
WAARSCHUWING !
Het aansluiten en inbedrijfstellen van een UPS die aan een bestaand Parallel
Systeem wordt toegevoegd, mag uitsluitend worden uitgevoerd door een
servicemonteur van Uw Servicecentrum.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
JB
JB1
JB2
JB
1
2
3
4
JA
JA1
JA
JA2
ON
ON
OFF
OFF
ON
OFF
ON
ON
OFF
OFF
JB1
JA1

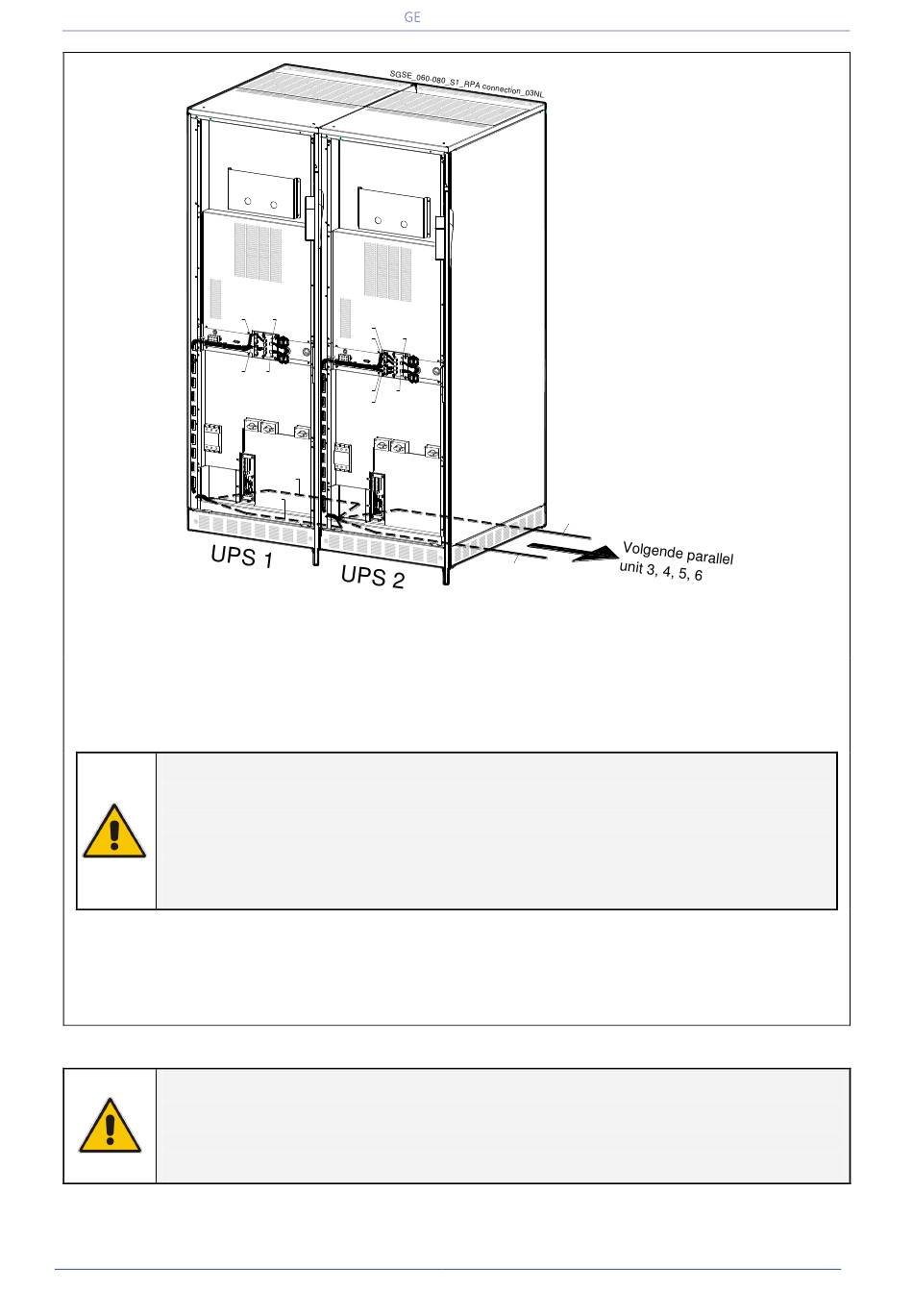

Fig. 5.9.3-3 Besturingsbusbekabeling – routering en aan
Critical Power
ON
OFF
JB2
JA2
Pagina 49/123
Handleiding SG Series 60 & 120 PurePulse
™
CE S1
