2.2

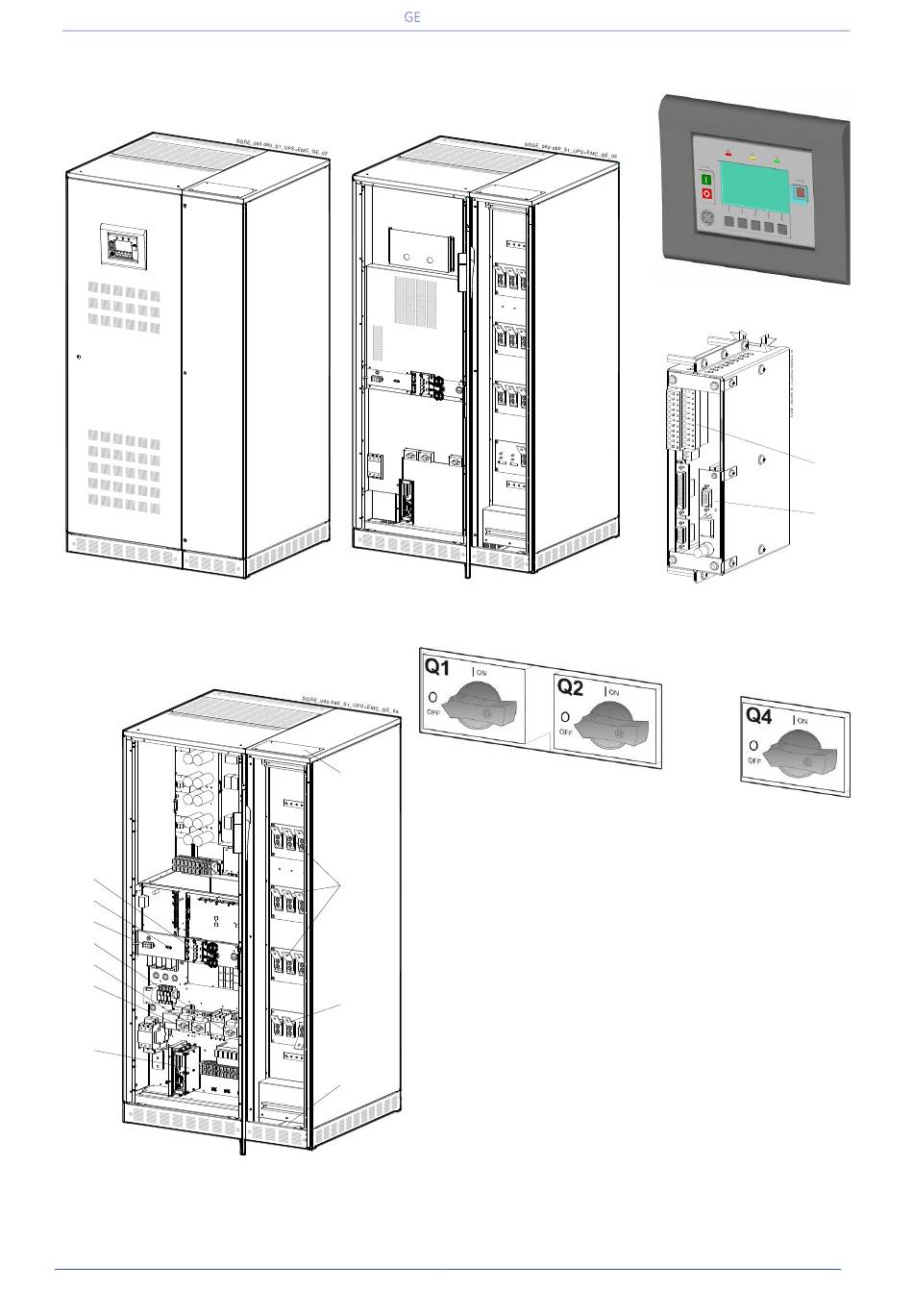

LAYOUT SG SERIES 60 & 80 PUREPULSE™ MET EMC FILTER (OPTIONEEL)
Fig. 2.2-1 Algemeen aanzicht
RPA
J11
XA
Q4
1
2
3
4
Q2
Q1
ON
ON
OFF
OFF
OFF
CR
Fig. 2.2-3 Totaalaanzicht zonder beschermingskappen
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
1
2
3
4
Fig. 2.2-2 Totaalaanzicht met geopende deur
2
3
4
ON
1
Critical Power
ON
ON
OFF
ON
OFF
OFF
Fig. 2.2-6 Schakelaars Q1, Q2 en Q4
1
Opening voor kabels van onderen
2
Opening voor kabels van bovenaf
3
Aansluitrails voor nespanning en belasting
4
Aansluitrails voor externe batterij
CR
Rack voor connectivity
J11
Seriële poort RS232 voor IMT protocol (optioneel)
P4
Gebruikersinterface-print
Q1
UPS-uitgangsschakelaar
Q2
Handbediende bypass-schakelaar
Q4
Ingangsschakelaar gelijkrichter
RPA
RPA print (Redundant Parallel Architecture) voor
Parallel Systeem (optioneel)
SNMP Advanced SNMP Card (optioneel)
XA
Aansluitklemmen voor 24Vdc hulpvoeding (optioneel)
Fig. 2.2-4 Bedieningspaneel
Fig. 2.2-5 Rack voor connectivity
Pagina 11/123
Handleiding SG Series 60 & 120 PurePulse
