LAYOUT SG SERIES 100 & 120 PUREPULSE™

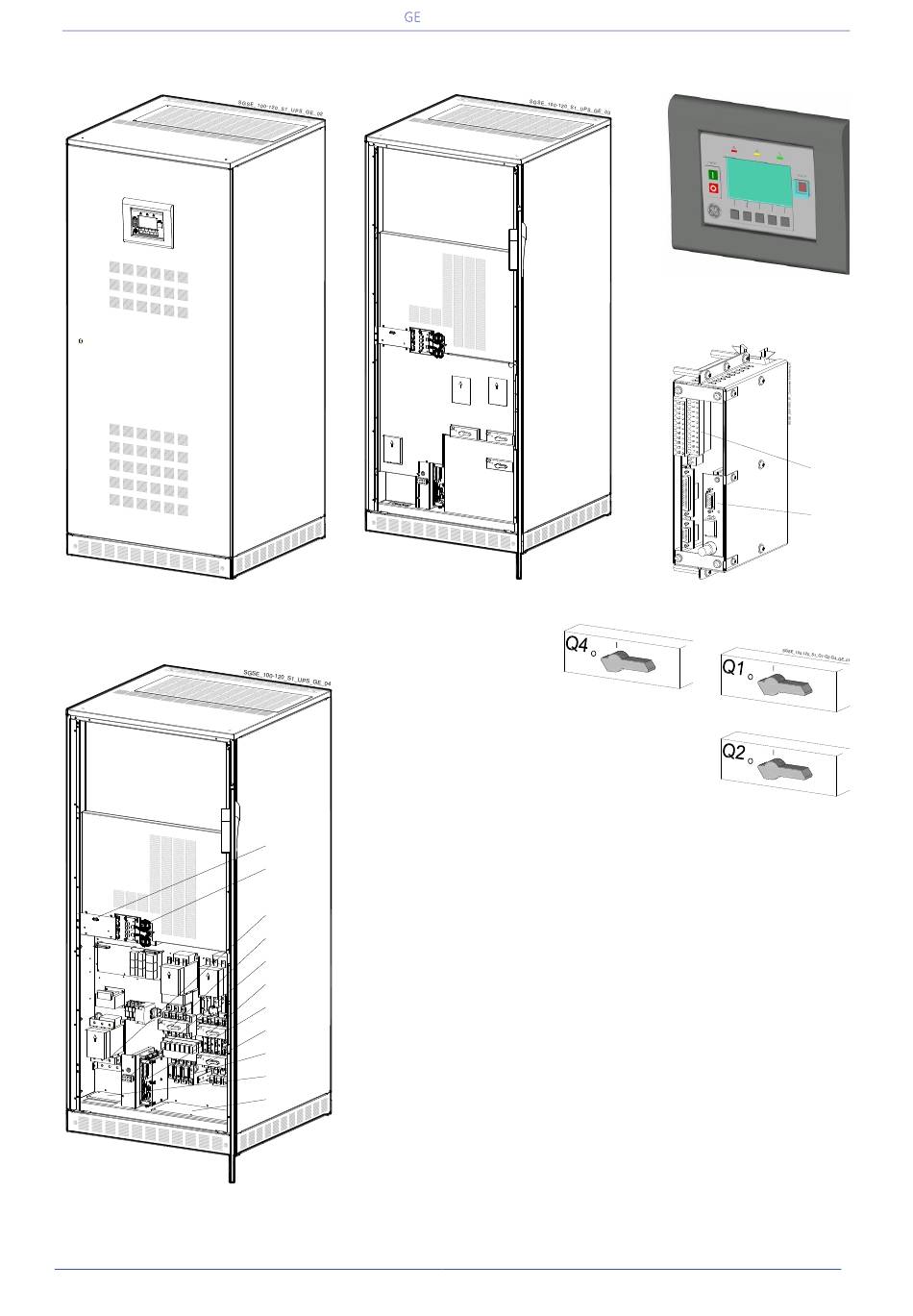

Fig. 2.3-1 Algemeen aanzicht
ON
OFF
ON
OFF
ON
OFF
1
2
3
4
Fig. 2.3-3 Totaalaanzicht zonder beschermingskappen
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
1
2
3
4
Fig. 2.3-2 Totaalaanzicht met geopende deur
J11
1
RPA
2
3
4
4
Q4
CR
XA
Q1
J11
CR
P4
Q2
Q1
3
Q2
2
Q4
1
RPA
SNMP
XA
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Fig. 2.3-6 Schakelaars Q1, Q2 en Q4
Doorvoer voor ingangs- en uitgangskabels
Doorvoer voor batterijkabels
Aansluitrails voor nespanning en belasting
Aansluitrails voor externe batterij
Rack voor connectivity
Seriële poort RS232 voor IMT protocol (optioneel)
Gebruikersinterface-print
UPS-uitgangsschakelaar
Handbediende bypass-schakelaar
Ingangsschakelaar gelijkrichter
RPA print (Redundant Parallel Architecture) voor
Parallel Systeem (optioneel)
Advanced SNMP Card (optioneel)
Aansluitklemmen voor 24Vdc hulpvoeding (optioneel)
Handleiding SG Series 60 & 120 PurePulse
Fig. 2.3-4 Bedieningspaneel
P4
SNMP
Fig. 2.3-5 Rack voor connectivity
ON
OFF
ON
OFF
