8.3.5
Een unit weer opnemen in een UPS Parallel Systeem
LET OP !
De belasting wordt nog steeds gevoed door de andere units die zijn aangesloten
op de parallelle bus.
Deze unit wordt ingeschakeld en verbonden met de parallelle bus, waardoor de
belasting wordt verdeeld over de units.
De snelle buskabel die zorgt voor de verbinding tussen JA en JB mag nooit
worden aan- of afgesloten nadat het systeem is ingeschakeld.
De busklemmen dienen op de juiste wijze te worden bevestigd voordat de extra
unit kan worden ingeschakeld.
Open de deur aan de voorzijde van de verwijderde unit en controleer of:
De schakelaars Q1, Q2 en Q4 uit staan (Positie 0) en de externe Batterijschakelaar of Zekeringen
moeten open zijn (Positie O).
De veiligheidsschermen goed zijn bevestigd.
Afgezien van de afsluitbare draaideur zijn alle andere panelen correct geplaatst en geaard.
1. Schakel, van de verwijderde unit, de netspanning in vanaf de ingangsverdeling (zowel de
gelijkrichter als de bypass, indien deze gescheiden zijn).
De UPS voert een ZELFTEST uit.
Indien de tests succesvol zijn afgesloten verschijnt "ALGEHELE
TEST RESULTATEN - OK".
Inbedrijfsstelling kan niet worden voortgezet indien een of meer
testresultaten negatief zijn.
Neem in dit geval contact op met uw Service Centrum.
De elektronische voeding wordt nu ingeschakeld, LED Alarm knippert en de zoemer klinkt.
LED 1 (netspanningsgelijkrichter OK) en LED 2 (netvoedingsbypass OK) moeten UIT zijn.
Druk op "MUTE" om alarm en zoemer te resetten.
LED Alarm moet branden.

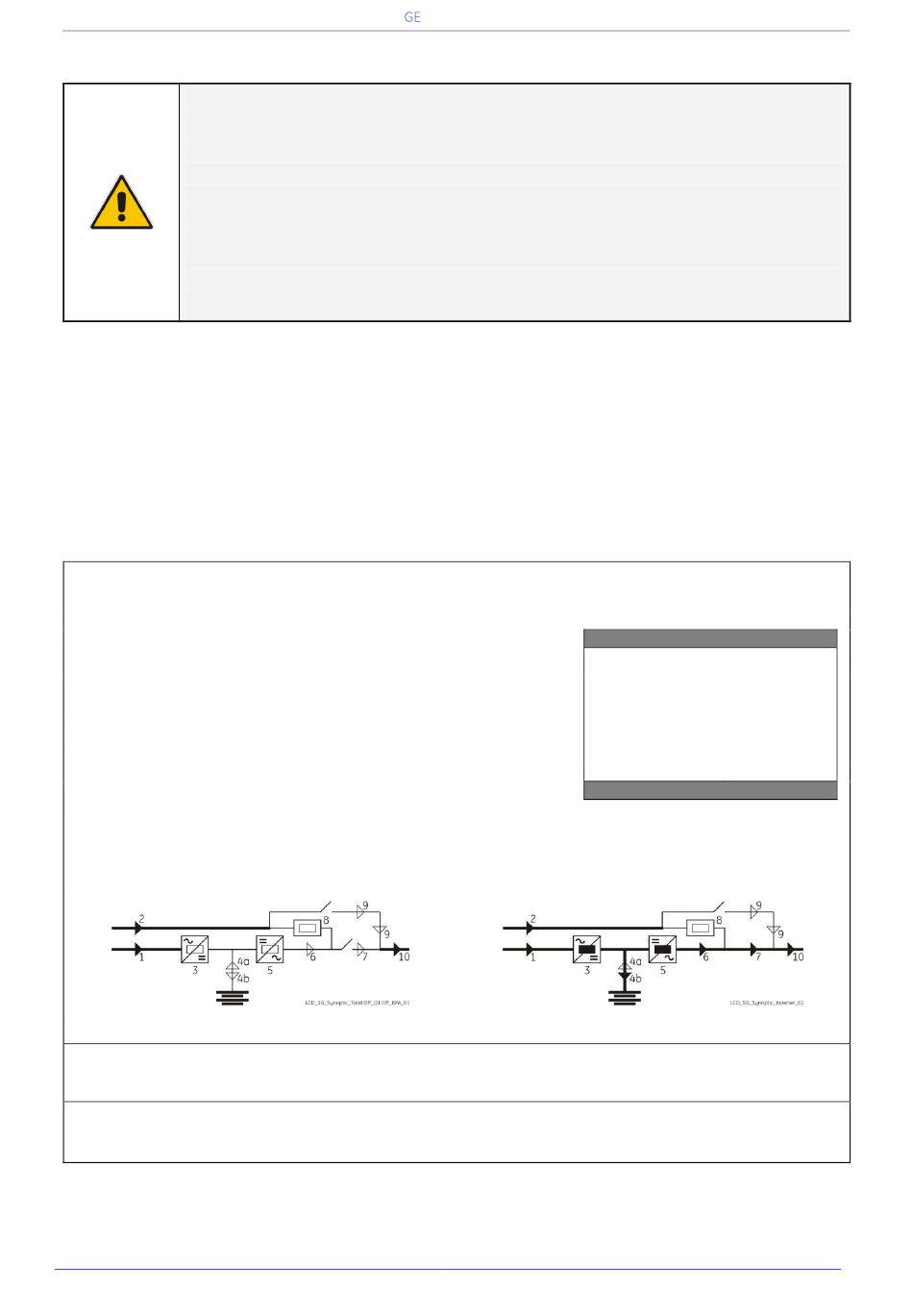

Stroomdiagram van de weer aan te sluiten unit
2. Sluit de ingangsschakelaar gelijkrichter Q4 (Positie I) van de verwijderde unit.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
Test1 OK
Test2 OK
Test3 OK
Test4 OK
Test5 OK
Test6 OK
Stroomdiagram van de andere units
ALGEHELE TEST RESULTATEN
Test7 OK
Test8 OK
Test9 OK
Test10 OK
Test11 OK
Vervolg ►
Pagina 101/123
Handleiding SG Series 60 & 120 PurePulse
™
