8.3.4
Uitschakeling van een enkele UPS-unit in een redundante UPS Parallel Systeem
!
LET OP
De belasting wordt gevoed door het redundante UPS Parallel Systeem.
Een bepaalde unit van het systeem moet worden uitgeschakeld, terwijl de belasting
wordt verdeeld over de andere units die zijn verbonden met de parallelle bus.
De besturingsbuskabel die zorgt voor de verbinding tussen JA en JB mag in geen
geval worden aan- of afgesloten nadat het systeem is ingeschakeld.
Uitgangsstatus:
Belasting gevoed door alle omvormers.
1. Druk op schakelaar "Inverter OFF" ( O ) van de te verwijderen unit, en houd deze ingedrukt
totdat de LED 5 (omvormer beschikbaar) in het omvormersymbool UIT gaat.
Door te drukken op de toets "Inverter OFF" als het systeem redundant is, wordt de omvormer uitgeschakeld.
Deze blijft ook hierna uitgeschakeld.
Indien door te drukken op de toets "O" de belasting wordt overgeschakeld naar het lichtnet en de omvormer
blijft werken, betekent dit dat het systeem niet redundant is.
In dit geval is het niet mogelijk een unit uit te schakelen zonder de belasting naar het lichtnet over te
schakelen.
Belasting wordt gevoed door de Omvormer(s) van de resterende Unit(s) van het UPS Parallel Systeem.

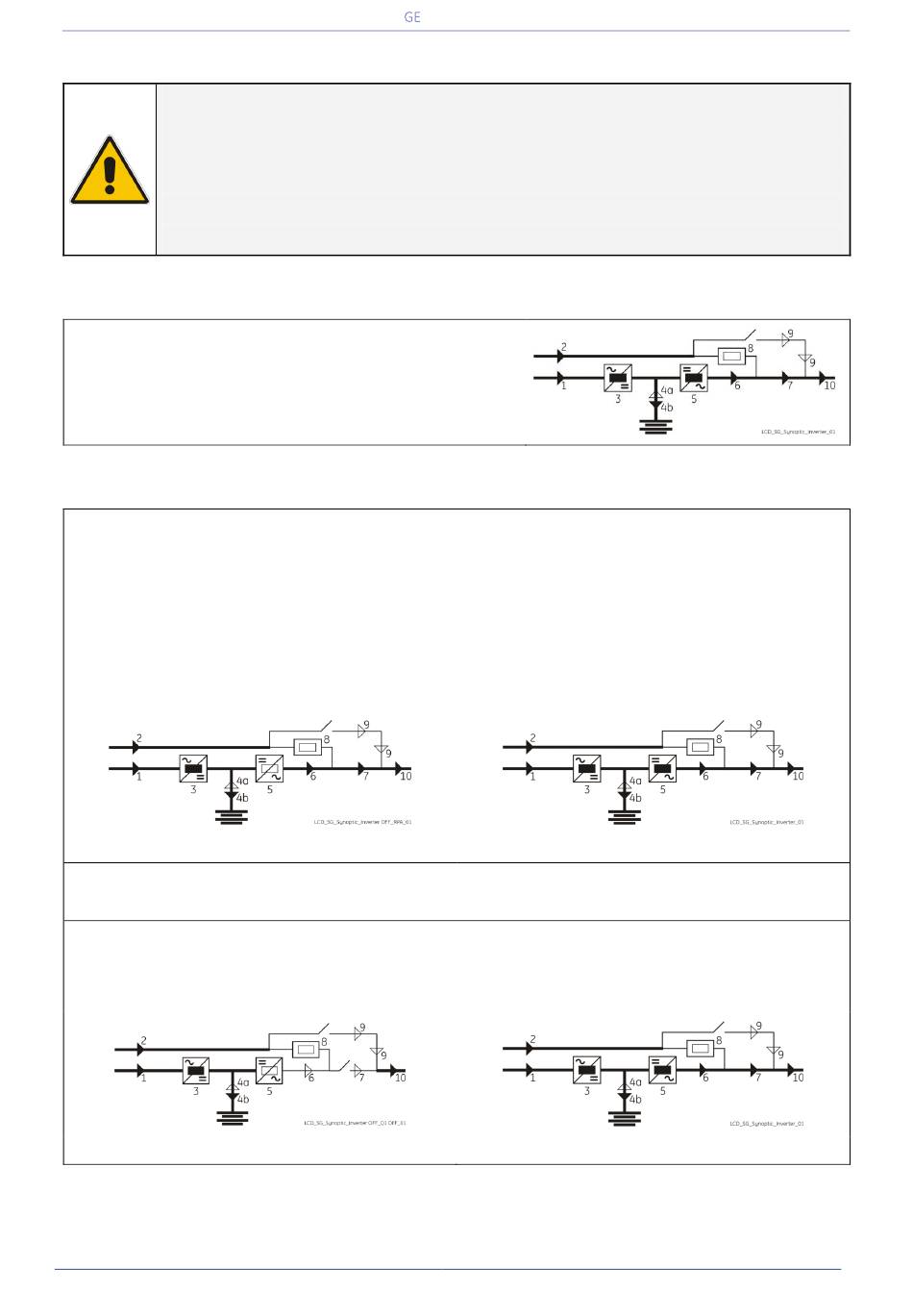

Stroomdiagram van de te verwijderen unit
2. Open de UPS-uitgangsschakelaar Q1 (Positie 0) van de te verwijderen unit.
LED Alarm moet branden en de LED Operation moet uit zijn.
LED 7 (Q1 gesloten) is uit.
Stroomdiagram van de te verwijderen unit
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
Stroomdiagram van de andere units
Stroomdiagram van de andere units
Vervolg ►
Pagina 99/123
Handleiding SG Series 60 & 120 PurePulse
™
