8.3.6

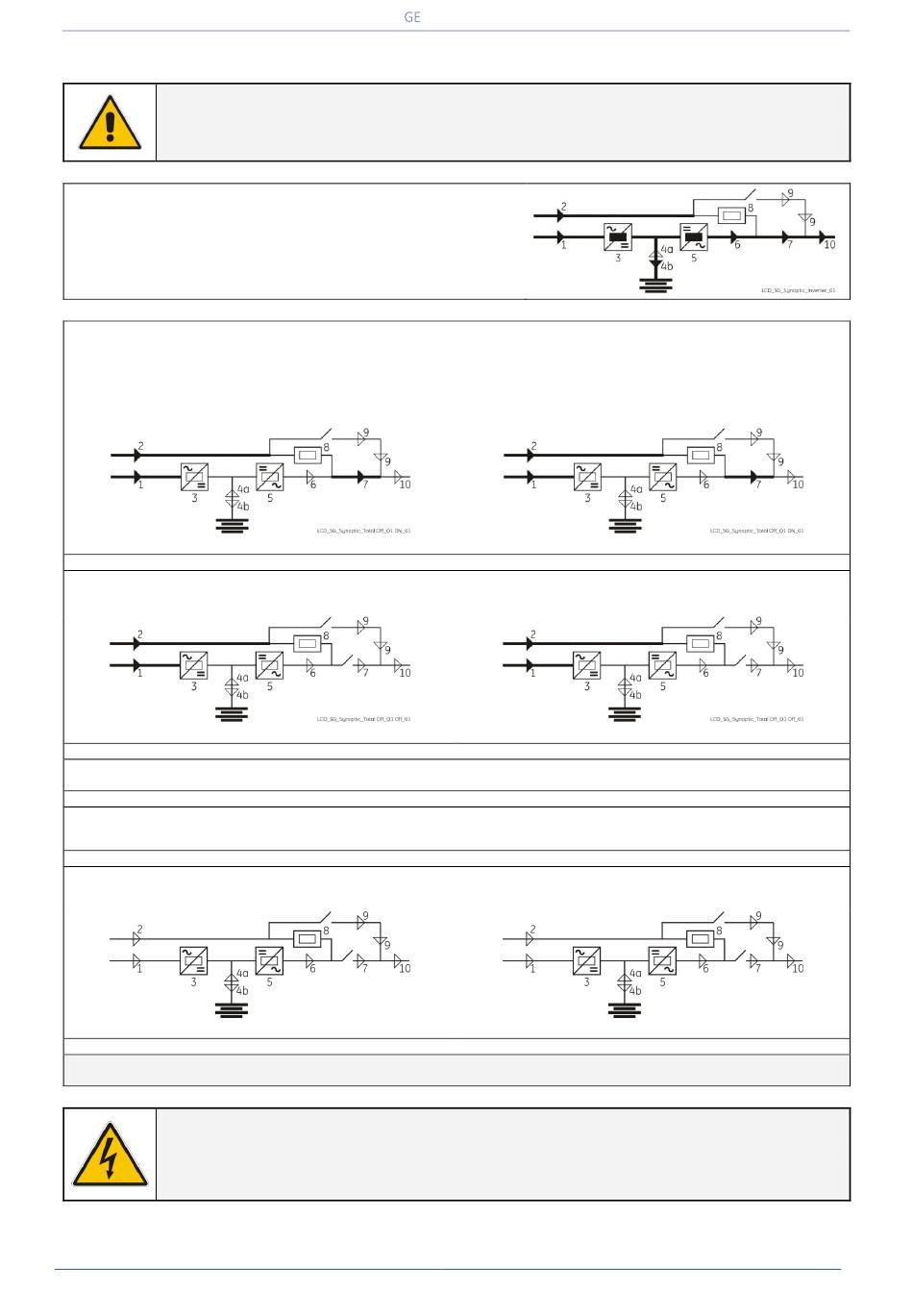

Volledige afschakeling van een UPS Parallel Systeem
LET OP !
Het UPS Parallel Systeem en de Belasting moeten volledig uitgeschakeld worden.
Uitgangsstatus:
Belasting gevoed door alle omvormers.
1. Druk op schakelaar "Total Off" van elk van de units.
Belasting is afgeschakeld van de UPS Parallel Systeem.
Gelijkrichter en Omvormer zijn uitgeschakeld, alle output- en input schakelaars worden geopend.
LED 3 (gelijkrichter AAN), LED 5 (omvormer beschikbaar) en LED 10 (belasting op UPS) zijn UIT.
LED Alarm moet branden en de LED Operation moet uit zijn.
Stroomdiagram van eerste unit
2. Open de UPS-uitgangsschakelaar Q1 (Positie O) van alle units.
LED 7 (Q1 gesloten) is uit.
Stroomdiagram van eerste unit
3. Open de ingangsschakelaar gelijkrichter Q4 (Positie O) van alle units.
4. Schakel de Batterij af van alle units.
Wacht 5 minuten om de DC-condensatoren te ontladen.
5. Koppel de Netspanning van alle units af.
Alle LEDs zijn UIT.
Stroomdiagram van eerste unit
WAARSCHUWING !
Het duurt 5 minuten voordat de DC-condensatoren zijn ontladen.
Open geen enkel onderdeel van de UPS, afgezien van de deur aan de voorzijde.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
EINDE VAN DE PROCEDURE
Stroomdiagram van de andere units
Stroomdiagram van de andere units
Stroomdiagram van de andere units
Handleiding SG Series 60 & 120 PurePulse
Pagina 103/123
™
