5.9.3
Plaats van de besturingsbusbekabeling
WAARSCHUWING !
Deze handeling dient te worden uitgevoerd door gekwalificeerd personeel alvorens
het systeem voor de eerste maal in bedrijf wordt gesteld (de UPS-apparatuur mag
hierbij in geen geval onder spanning staan).
1
2
3
4
ON
OFF

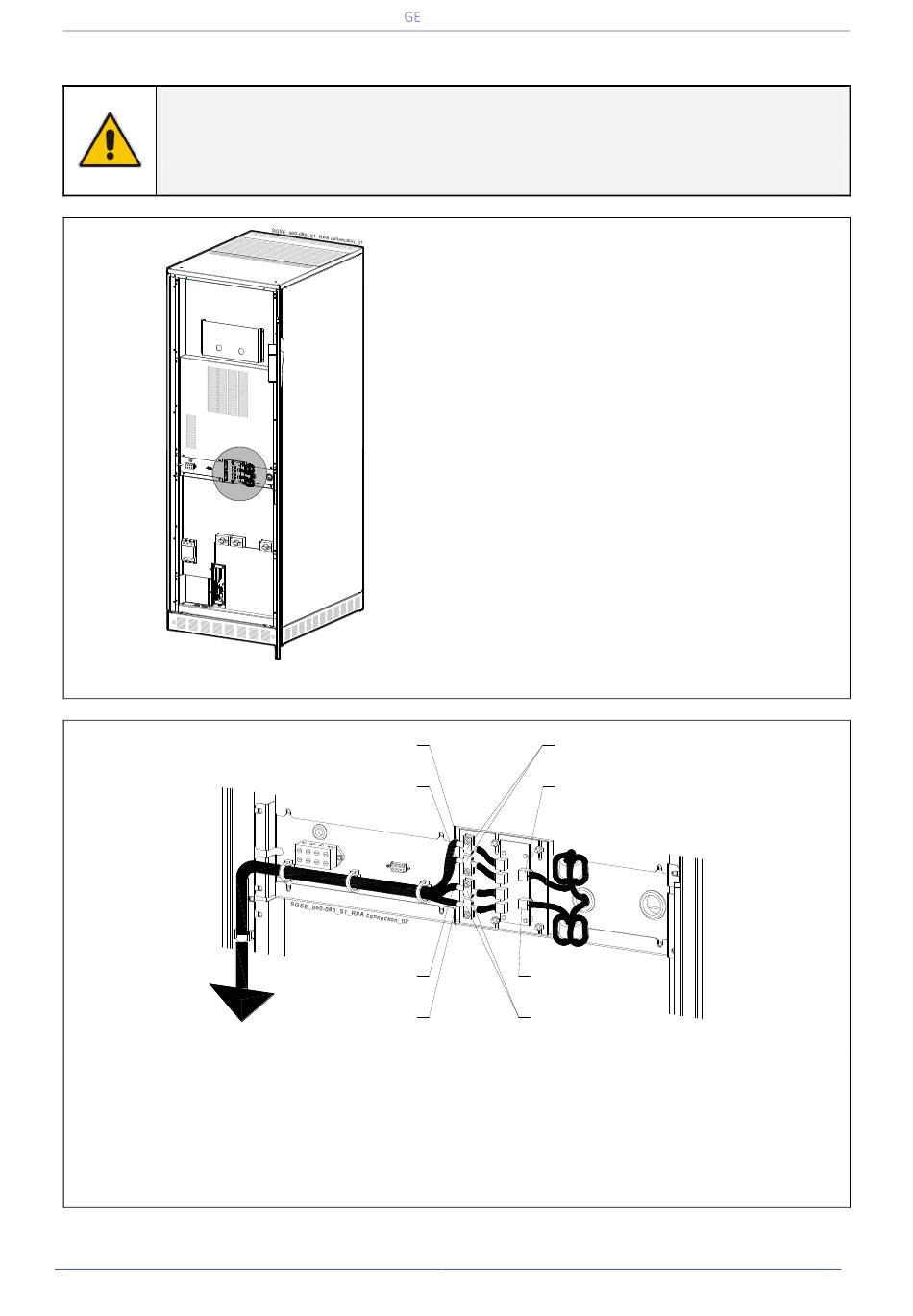

Fig. 5.9.3-1 Aanzicht elektronische module
Aansluiting van de besturingsbusbekabeling
lug de kabels JA (1/2/3/4/5) en JB (1/2/3/4/5) in de RJ-connectors JA en JB op de parallelle bus
PCB P34 - Bus Interface (IM0048) (gaat naar P13 – RPA-print J52 en J62).
Sluit de twee kabels JA (1/2/3/4/5) en JB (1/2/3/4/5) aan op de parallelle busaansluiting die de
kabelafscherming verbindt met de aarde door middel van de kabelklemmen "A" en "B".
