8.1.3

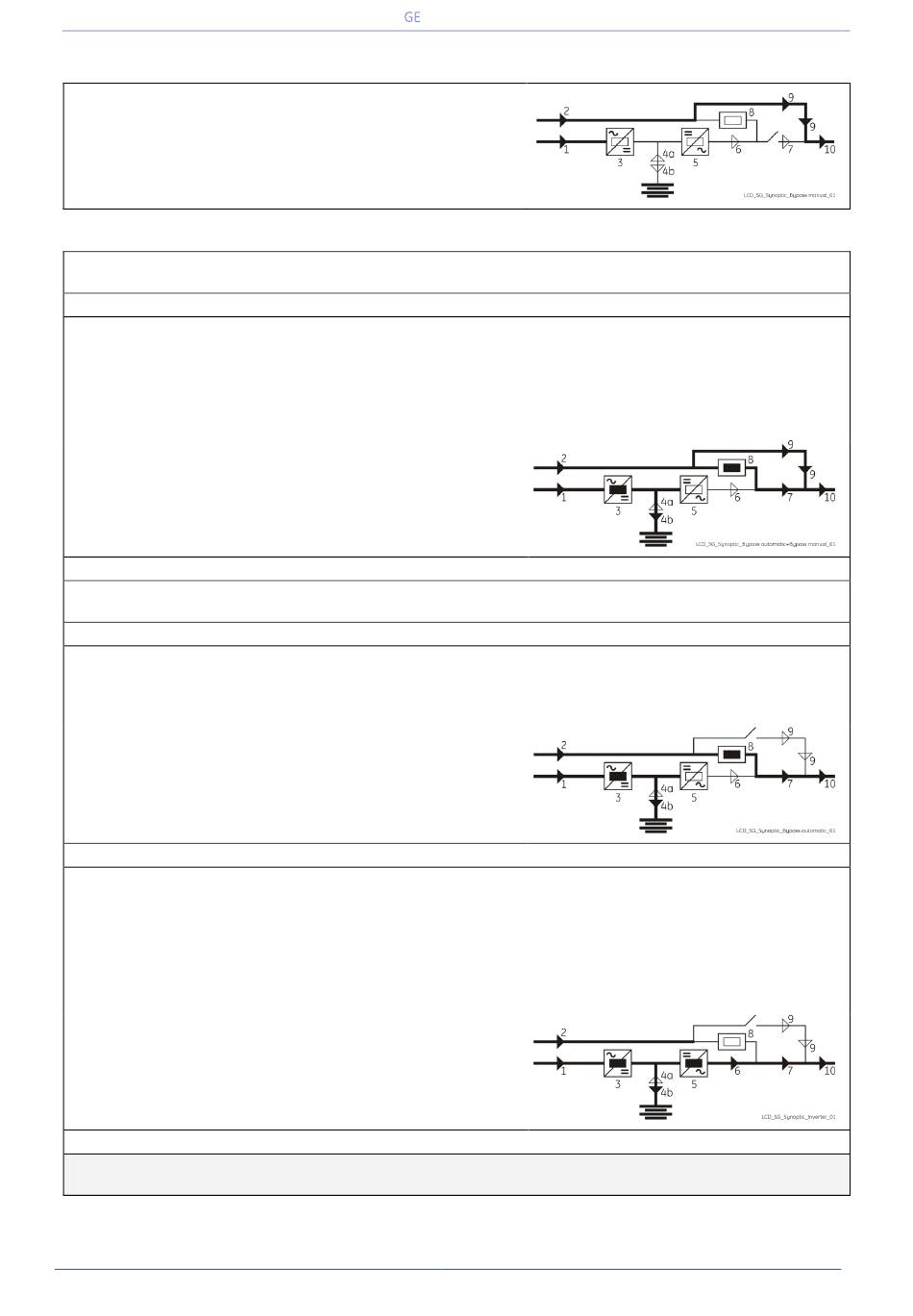

Van Handmatige Bypass Q2 naar normaal bedrijf VFI
Uitgangsstatus:
Belasting gevoed via handmatige bypass Q2.
1. Sluit de ingangsschakelaar gelijkrichter Q4 (Positie I).
2. Sluit de UPS-uitgangsschakelaar Q1 (Positie I).
Belasting wordt nu parallel gevoed door Automatische Bypass en Handbediende Bypass Q2.
LED 8 (automatische bypass AAN) en LED 9 (handbediende bypass Q2 AAN) moet branden.
Gelijkrichter start automatisch, knipperende LED 3 (gelijkrichter AAN) geeft Soft-start aan.
Aan het eind van de Gelijkrichter Soft-start blijft de LED 3 (gelijkrichter AAN) branden.
Het LCD scherm moet de status weergeven: "BELASTING OP
AUTOMATISCHE BYPASS EN HANDBEDIENDE BYPASS Q2".
3. Verbind de Batterij met de UPS door de externe batterijschakelaar of zekeringen te sluiten.
4. Open de handbediende bypass-schakelaar Q2 (Positie O).
De belasting wordt nu alleen gevoed via de Automatische Bypass.
LED 9 (handbediende bypass Q2 AAN) is uit.
Het LCD scherm moet de status weergeven: "BELASTING OP
AUTOMATISCHE BYPASS".
5. Druk op de "Inverter ON" ( I ) schakelaar.
Soft-start van de omvormer (inverter) wordt aangegeven met knipperende LED 5 (omvormer
beschikbaar).
Aan het eind van de soft-start blijft de LED 5 (omvormer beschikbaar) branden.
Automatische omschakeling van bypass naar omvormer.
LED Alarm moet uit zijn en de LED Operation moet branden.
Het LCD scherm moet de status weergeven: "BELASTING OP
OMVORMER".
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
EINDE VAN DE PROCEDURE
Pagina 81/123
