10.6.2 Hulpvoeding (Auxiliary Power Supply) 24 Vdc voor SG Series 100 & 120 PurePulse™
PA
F40
XC

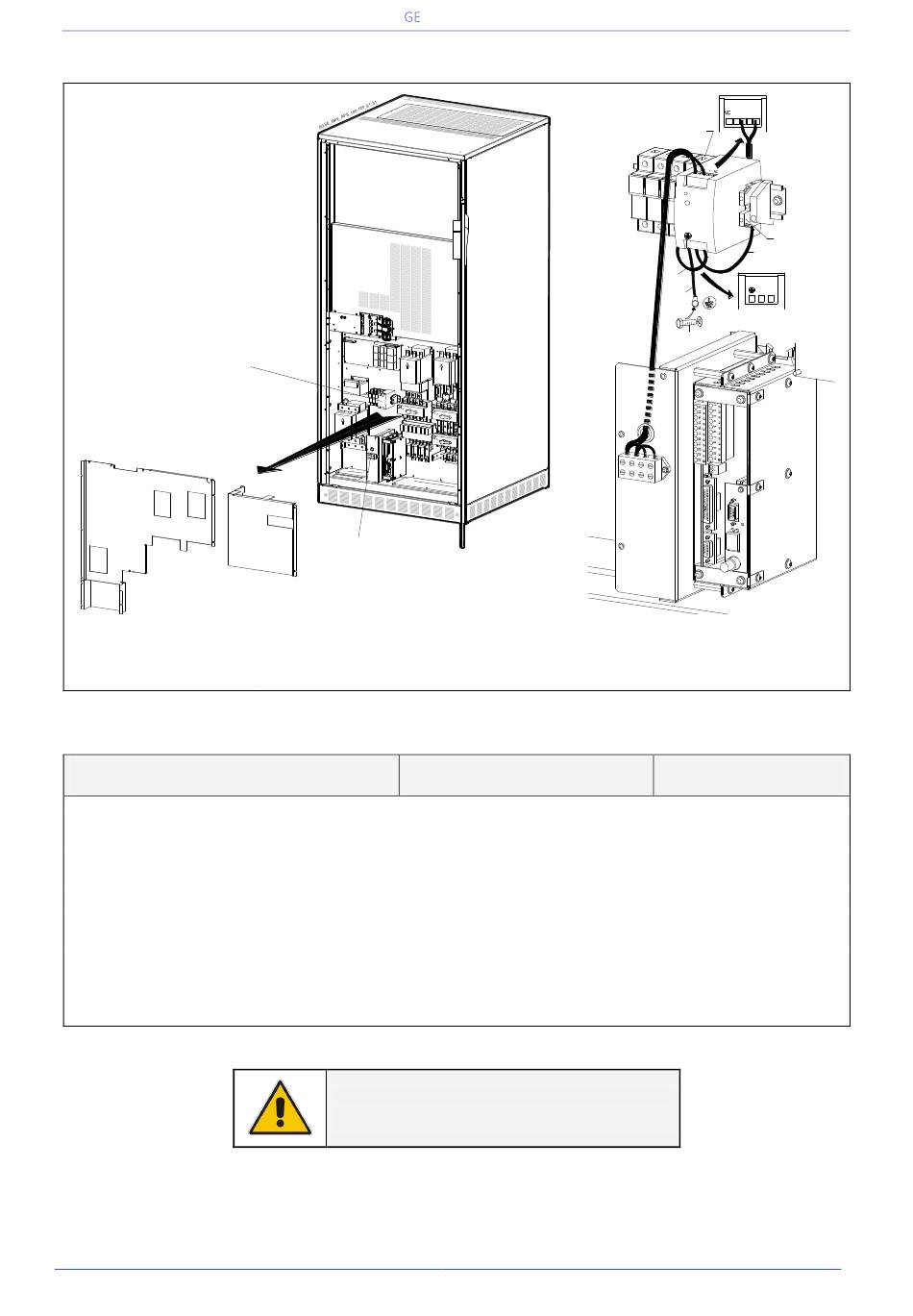

Fig. 10.6.2-1 Hulpvoeding (Auxiliary Power Supply – APS) 24 Vdc voor SG Series 100 & 120 PurePulse™
PA = Hulpvoeding 24 Vdc
Aansluiting
Kabel XA + (zwart)
Kabel XA – (grijs)
Kabel PA-L (zwart)
Kabel PA-N (grijs)
Kabel PA-PE (geel-groen)
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
ON
OFF
ON
OFF
ON
OFF
1
2
3
4
XA
XA = 24 Vdc Voedingsaansluiting
PA - APS: +
PA - APS: –
PA - APS: L
PA - APS: N
PA - APS: PE
LET OP !
Zet de kabels vast met de kabelbinders.
F40
PA
PA-L
PA-PE
M4x10
-
XA-1 = +
+
XA-2 = -
XA-3 = +
1
2
3
4
XA-4 = -
XA
F40 = Aansluitklemmen 230 Vac
Van
XA Aansluiting: XA-1 (+)
XA Aansluiting: XA-2 (-)
Klem F40: L
Klem XC: N
UPS behuizing: PE
Handleiding SG Series 60 & 120 PurePulse
- -
++
XC
N
L
PA-N
PE
N
L
Naar
Pagina 118/123
™
