Opening voor ingangs- en uitgangskabels SG Series 60 – 120 PurePulse™

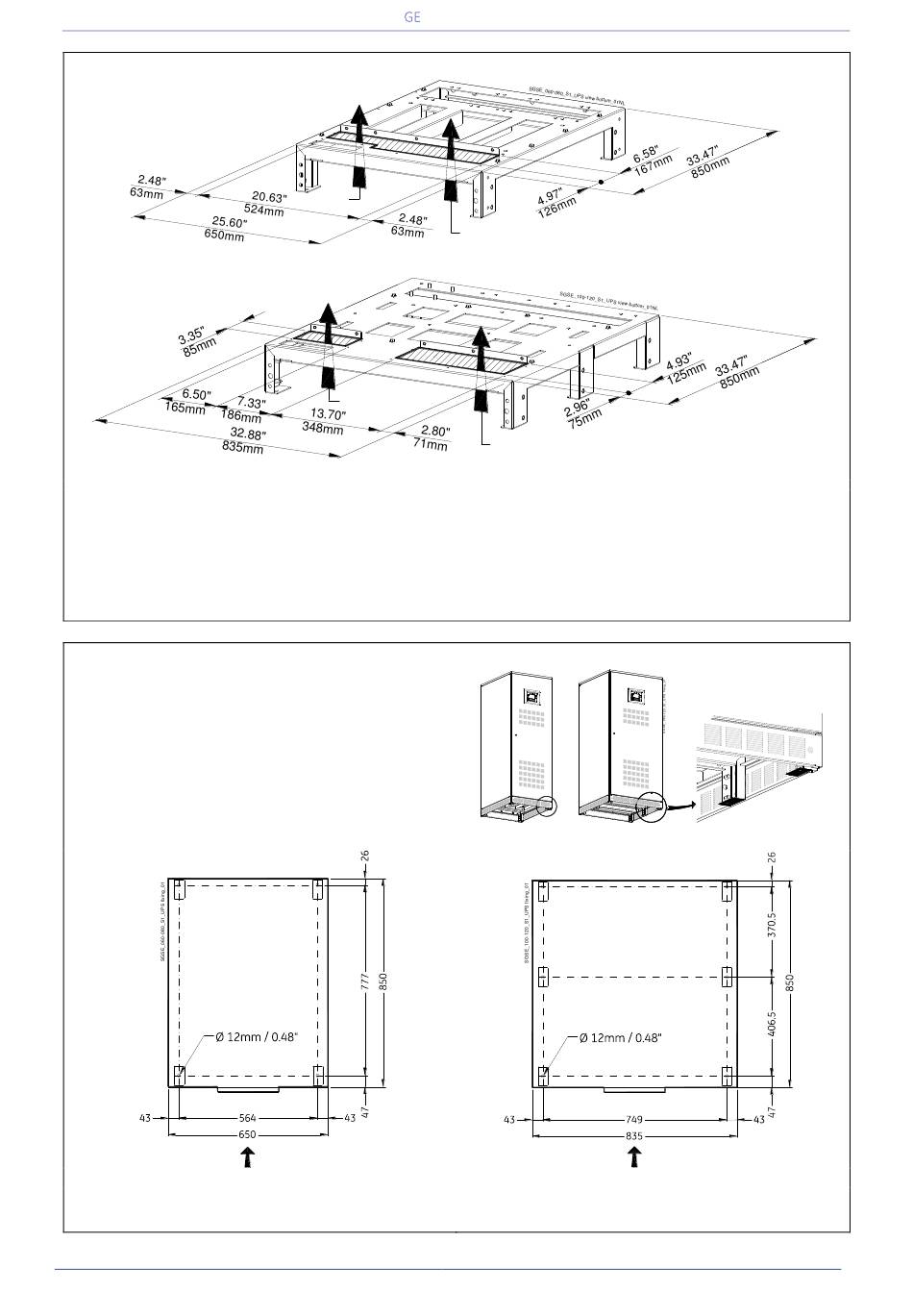

Fig. 5.4.1-2 SG Series 60 & 80 PurePulse™ - Opening aan onderzijde van de kast
Fig. 5.4.1-3 SG Series 100 & 120 PurePulse™ - Opening aan onderzijde van de kast
De SG Series PurePulse™ is voorzien van een opening aan de onderzijde van de kast voor de
doorvoer van ingangs- en uitgangskabels.
Houd bij het kiezen van de plaats waar de UPS moet komen te staan rekening met de plaats van
deze opening.
De optie "EMC filter of Top Entry Cable Cabinet (kabelingang boven)" maakt het mogelijk om de
ingangs- en uitgangskabels van bovenaf in de kast te voeren. Zie "Handleiding - Hoofdstuk 10 - Opties".
Bevestigen aan de vloer van UPS kast SG Series 60 – 120 PurePulse™
De UPS-kast is vrijstaand en behoeft in principe
niet met bouten in de vloer te worden
vastgezet.
Indien lokale voorschriften dit wel voorschrijven,
is de onderzijde van de kast hiervoor echter
geschikt.
Voorzijde
Fig. 5.4.1-5 SG Series 60 & 80 PurePulse™
Vloerbevestigingspunten van UPS kast
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
Batterij
Ingang Netspanning
Uitgang Belasting
Batterij
Ingang Netspanning
Uitgang Belasting
Fig. 5.4.1-4 Bevestigen aan de vloer van UPS kast
Voorzijde
Fig. 5.4.1-6 SG Series 100 & 120 PurePulse™
Vloerbevestigingspunten van UPS kast
Handleiding SG Series 60 & 120 PurePulse
Pagina 29/123
™
