8.1.2

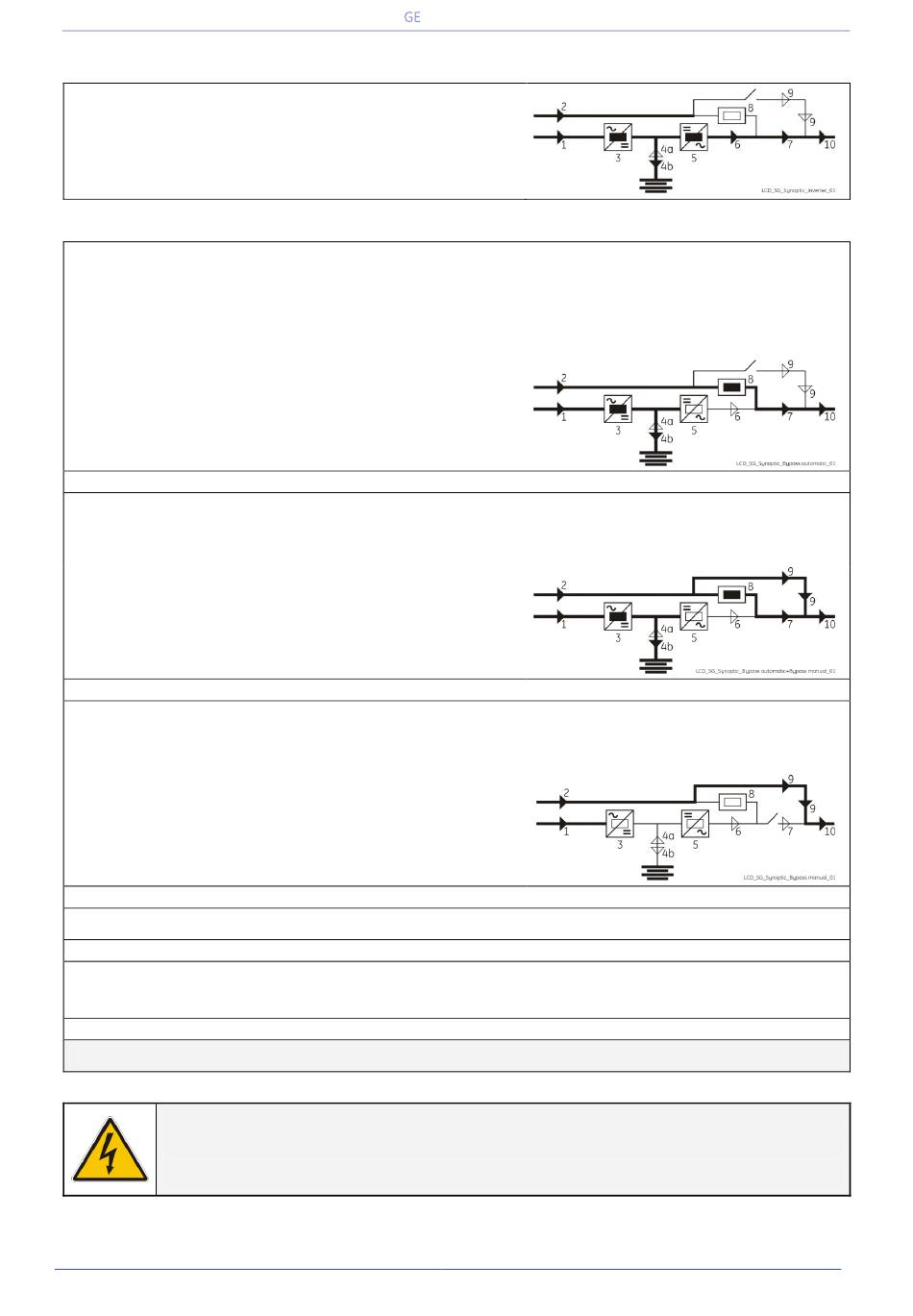

UPS-uitschakeling met belasting op onderhoudsbypass Q2
Uitgangsstatus:
Belasting gevoed door omvormer.
1. Druk op schakelaar "Inverter OFF" ( O ) en houd deze ingedrukt totdat de LED 5 (omvormer
beschikbaar) in het omvormersymbool UIT gaat.
De belasting is door de automatische bypass naar het lichtnet geschakeld.
Omvormer schakelt uit. LED 5 (omvormer beschikbaar) moet UIT zijn.
LED Alarm moet branden en de LED Operation moet uit zijn.
Het LCD scherm moet de status weergeven: "BELASTING OP
AUTOMATISCHE BYPASS".
2. Sluit de handbediende bypass-schakelaar Q2 (Positie I).
Belasting wordt nu parallel gevoed door Automatische Bypass en Handbediende Bypass Q2.
LED 9 (handbediende bypass Q2 AAN) brandt nu.
Het LCD scherm moet de status weergeven: "BELASTING OP
AUTOMATISCHE BYPASS EN HANDBEDIENDE BYPASS Q2".
3. Open de UPS-uitgangsschakelaar Q1 (Positie O) en druk vervolgens op schakelaar "Total Off".
Belasting wordt nu gevoed door Manual Bypass Q2.
Gelijkrichter schakelt uit en alle output- and input schakelaars worden geopend.
Het LCD scherm moet de status weergeven: "BELASTING OP
HANDBEDIENDE BYPASS Q2".
4. Open de ingangsschakelaar gelijkrichter Q4 (Positie O).
5. Schakel de Batterij af van de UPS.
Wacht 5 minuten om de DC-condensatoren te ontladen.
WAARSCHUWING !
Het duurt 5 minuten voordat de DC-condensatoren zijn ontladen.
Open geen enkel onderdeel van de UPS, afgezien van de deur aan de voorzijde.
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Critical Power
EINDE VAN DE PROCEDURE
Pagina 80/123
Handleiding SG Series 60 & 120 PurePulse
™
CE S1
