5.7
ELEKTRISCHE BEDRADING
WAARSCHUWING !
De installatie en bekabeling van de UPS dient te worden uitgevoerd door BEVOEGD
PERSONEEL.
Zie ook de "Veiligheidsvoorschriften bij installatie" op hoofdstuk 1.
5.7.1
Aansluiting van de netvoeding
Zorg ervoor dat de externe isolators (wissel- en gelijkspanning) zijn uitgeschakeld en niet
onbedoeld kunnen worden ingeschakeld.
Plaats de apparatuur niet onder spanning voordat deze door een bevoegd servicetechnicus in
bedrijf is gesteld.
Maak een aardverbinding en controleer deze alvorens u het systeem aansluit op het lichtnet.
De ingangsaansluiting voor de voeding van de bypass en de gelijkrichter kan een gedeelde of een
aparte aansluiting zijn, afhankelijk van het elektrische systeem ter plaatse.
Dezelfde stroombron wordt gebruikt voor de voeding van zowel de bypass als de gelijkrichter (ingang
F3).
Let op: wanneer de netzekeringen worden geopend, is er sprake van spanningsuitval van zowel de
gelijkrichter als de bypass en de handbediende schakelaar.
In dit geval moeten de doorverbindingen BR1, BR2 en BR3 worden gebruikt op de
ingangsklemmen of de busbars.
De voeding van de bypass maakt gebruik van een andere stroombron dan de ingangsklemmen van
de gelijkrichter (ingangen F1 en F2).
Wanneer de ingangszekeringen van de gelijkrichter worden geopend, worden de bypass en de
onderhoudsbypass gevoed door de andere verbinding.
In dit geval moeten de doorverbindingen BR1, BR2 en BR3 worden verwijderd van de
ingangsklemmen of de busbars. Zie Fig. 5.8.2-1 en 5.8.4-1.

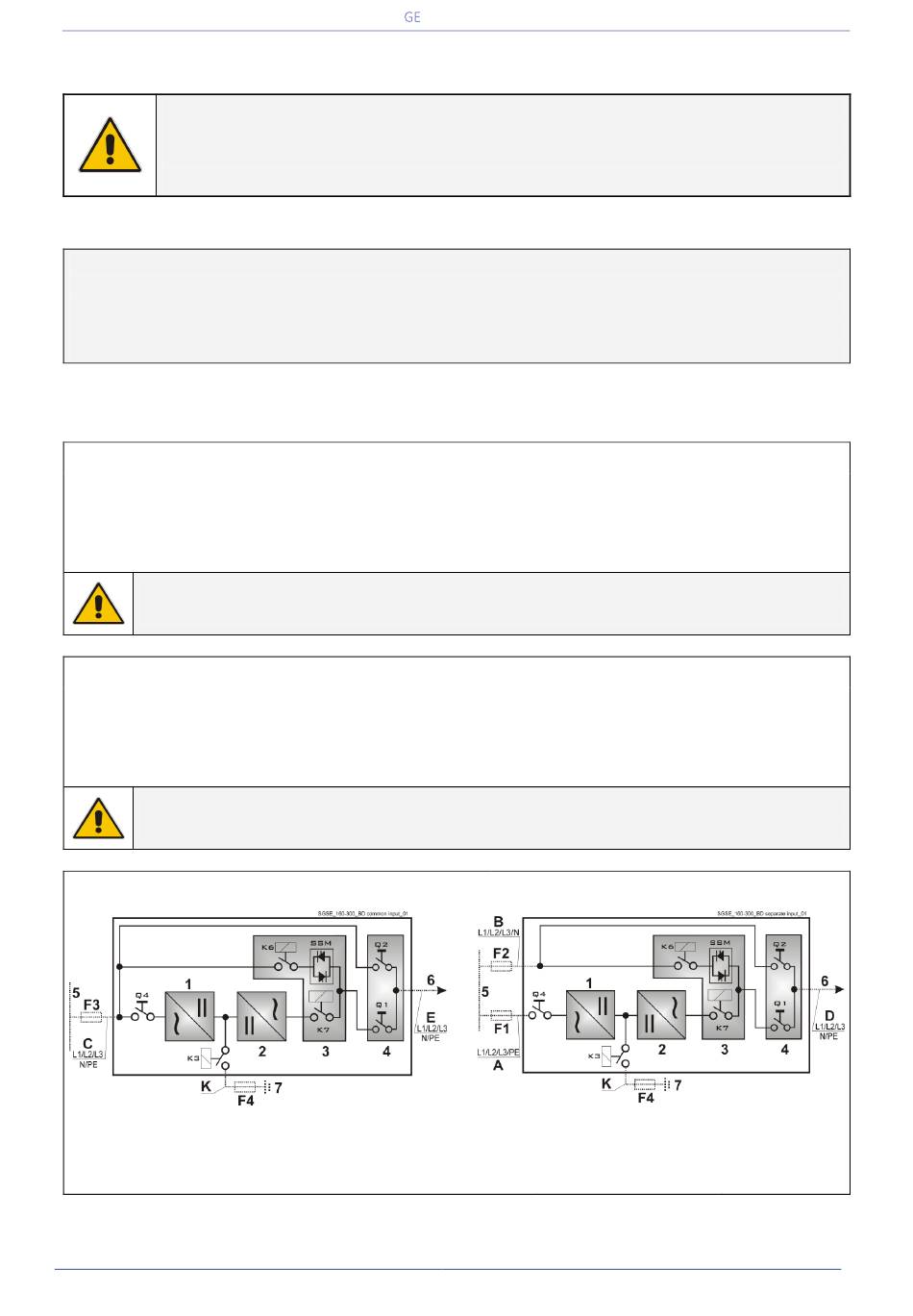

Gemeenschappelijke voeding gelijkrichter en bypass
Fig. 5.7.1-1 Gemeenschappelijke voeding gelijkrichter en bypass
1 = Gelijkrichter
2 = Omvormer
Modifications reserved
GE_UPS_OPM_SGS_XCE_60K_M12_1NL_V020.docx
Gemeenschappelijke voeding gelijkrichter en bypass
Separate voeding gelijkrichter en bypass (aanbevolen)
3 = Automatische bypass
4 = Handbediende bypass
Critical Power
Separate voeding gelijkrichter en bypass
Fig. 5.7.1-2 Separate voeding gelijkrichter en bypass
5 = Netingang
6 = Belasting
7
= Batterij
Pagina 34/123
Handleiding SG Series 60 & 120 PurePulse
™
CE S1
