1.1
opties
Solar
Installatie
Bypass
Parallelrelais
CS-bypass
Mengkraan
Externe warmtewisselaar
Zone lading
Vacuümcollector
Storingsrelais
Gewenste temperatuur
Warmte-uitwisseling
Vorstbeveiliging
Vaste brandstofketel
Naverwarmingsonder-
Circulatie
drukking
Retourverhoging
Parallelrelais
Functieblok
Koeling
Instralingsschakelaar
Drainback
Retour bijmenging
Tweelingpomp
Restwarmteafvoer
Debietcontrole
Drukbewaking
253
2
Verwarming
2.1
Thermische desinfectie
WAARSCHUWING!
Bedrijfswaterverwarming
SWW-voorverwarming
Monteer het toestel uitsluitend in droge binnenruimten.
De regelaar moet via een extra voorziening met een scheidingsafstand van minimaal
3 mm op ale polen, resp. met een ontkoppelvoorziening (zekering) conform de gel-
dende installatievoorschriften van het net gescheiden kunnen worden.
Let er bij de installatie van de voedingskabel en de sensorkabels op dat deze ge-
scheiden van elkaar worden geïnstalleerd.

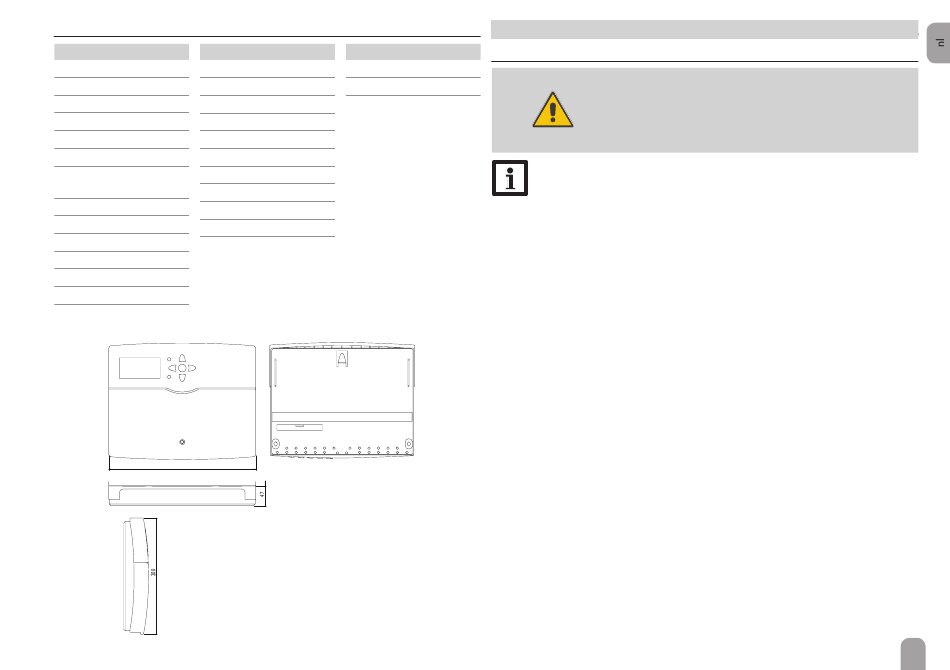

Voer de volgende stappen uit om het toestel aan de muur te monteren:
Î Verwijder de kruiskopschroef uit het afdekplaatje en trek het afdekplaatje naar
onderen toe af van de behuizing.
Î Markeer het ophangpunt op de ondergrond en monteer de meegeleverde plug
met de bijbehorende schroef.
Î Hang de behuizing op het ophangpunt in en markeer de onderste bevestigings-
punten op de ondergrond (gatafstand 233 mm).
Î Plaats de onderste plug.
Î Hang de behuizing boven in en fixeer deze met de onderste bevestigingsschroe-
ven.
Î Voer de elektrische aansluitingen volgens de klembezetting uit (zie hoofdstuk 7).
Î Plaats de afdekplaat op de behuizing.
Î Sluit de behuizing met de kruiskopschroef.
Installatie
Montage
Elektrische schok!
Bij geopende behuizing liggen spanningvoerende onder-
delen bloot!
Î Koppel telkens voordat u de behuizing opent,
het toestel op alle polen los van het net!
Aanwijzing
Sterke elektromagnetische velden kunnen de werking van de regelaar na-
delig beïnvloeden.
Î Let erop dat het toestel en het systeem niet aan sterke elektromag-
netische stralingsbronnen worden blootgesteld.
5
