Aanwijzing
Zie hoofdstuk 12 voor informatie over het instellen van de timer

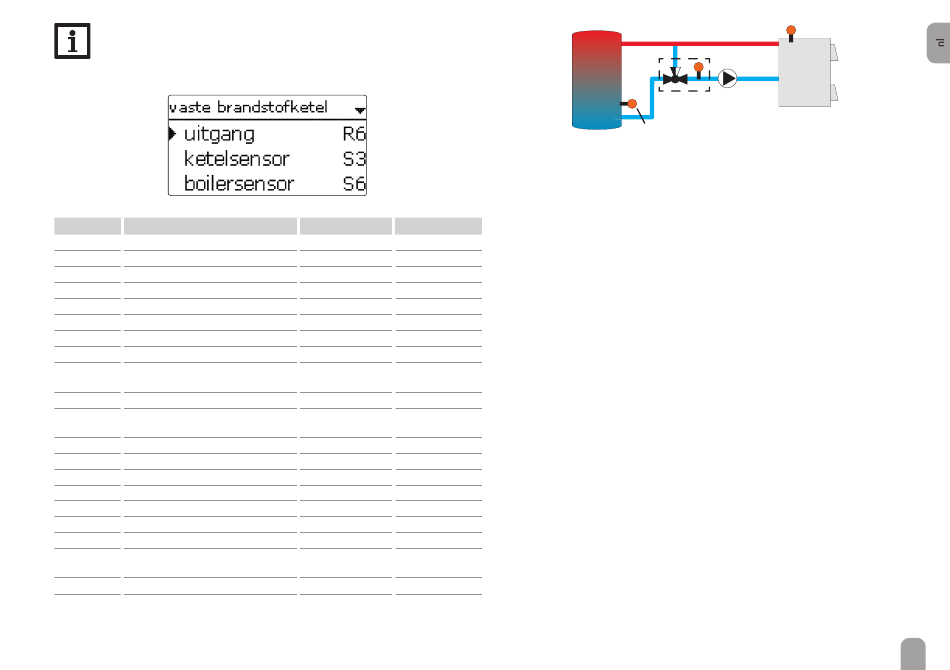

Vaste brandstofketel
installatie / opties / nieuwe functie... / vaste brandstofketel
Instelkanaal
Betekenis
uitgang
Uitgangkeuze
ketelsensor
Toewijzing sensor vaste brandstofketel systeemafhankelijk
boilersensor Toewijzing sensor boiler
DTaan
Inschakeltemperatuurverschil
DTuit
Uitschakeltemperatuurverschil
DTgewenst
Gewenst temperatuurverschil
Tmax B.
Maximumtemperatuur boiler
Tmin ketel
Minimumtemperatuur ketel
gewenste
Optie gewenste temperatuur
temp...
gewenst.t.
Gewenste temperatuur
Referentiesensor gewenste tempe-
sensor
ratuur
mengkr
Optie mengkraan
mengkr dicht Uitgangskeuze mengkring dicht
menkgr open Uitgangskeuze mengkring open
sensor
Toewijzing sensor mengkraan
DTopen
Temperatuurverschil mengkring open 0,5 ... 30,0 K
DTdicht
Temperatuurverschil mengkring dicht 0,0 ... 29,5 K
interval
Interval van de mengkraan
funct.
Activering / deactivering
sensor
Toewijzing schakelingang
functie op-
functie opslaan of wissen
slaan / wissen
.
Instelbereik / keuze Fabrieksinstelling
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
2,0 ... 30,0 K
6,0 K
1,0 ... 29,0 K
4,0 K
3,0 ... 40,0 K
10,0 K
10 ... 95 °C
60 °C
10 ... 95 °C
60 °C
ja, nee
nee
30 ... 85 °C
65 °C
systeemafhankelijk
systeemafhankelijk
ja, nee
nee
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
5,0 K
2,0 K
1 ... 20 s
4 s
geactiveerd, gedeac-
geactiveerd
tiveerd, schakelaar
-
-
-
-
optioneel
sensor boiler
De functie vaste brandstofketel dient om warmte uit een vaste brandstofketel
over te dragen aan een boiler.
De toegewezen uitgang wordt geactiveerd, wanneer aan alle inschakelvoorwaarden
voldaan is:
• het temperatuurverschil tussen de toegewezen sensoren heeft het inschakel-
temperatuurverschil overschreden
• het temperatuurverschil tussen de toegewezen sensoren is niet lager dan het
uitschakeltemperatuurverschil;
• de temperatuur bij de vaste brandstofketel ligt boven de minimumtemperatuur
• de temperatuur bij de boilersensor ligt onder de maximumtemperatuur
• één van de ingestelde tijdsspannen is actief (indien de optie Timer is gekozen);
Als het gewenst temperatuurverschil is overschreden, wordt de toerentalre-
geling ingeschakeld. Bij elke afwijking met 1 / 10 van de ingestelde stijgingswaarde
wordt het toerental met 1 % aangepast.
Als de optie gewenste temperatuur wordt gekozen, wijzigt de werking van de
toerentalregeling. De regelaar handhaaft het minimumtoerental tot de temperatuur
bij de toegewezen sensor de ingestelde gewenste temperatuur heeft over-
schreden.
Optie mengkraan is bestemd om de ketelretourtemperatuur boven de instelbare
temperatuur tmin ketel te houden. De mengkraan wordt met het ingestelde
interval aangestuurd.
sensor ketel
sensor mengkran
uitgang
67
