Bypass
type pomp
type klep
Bypass-sensor
uitgang

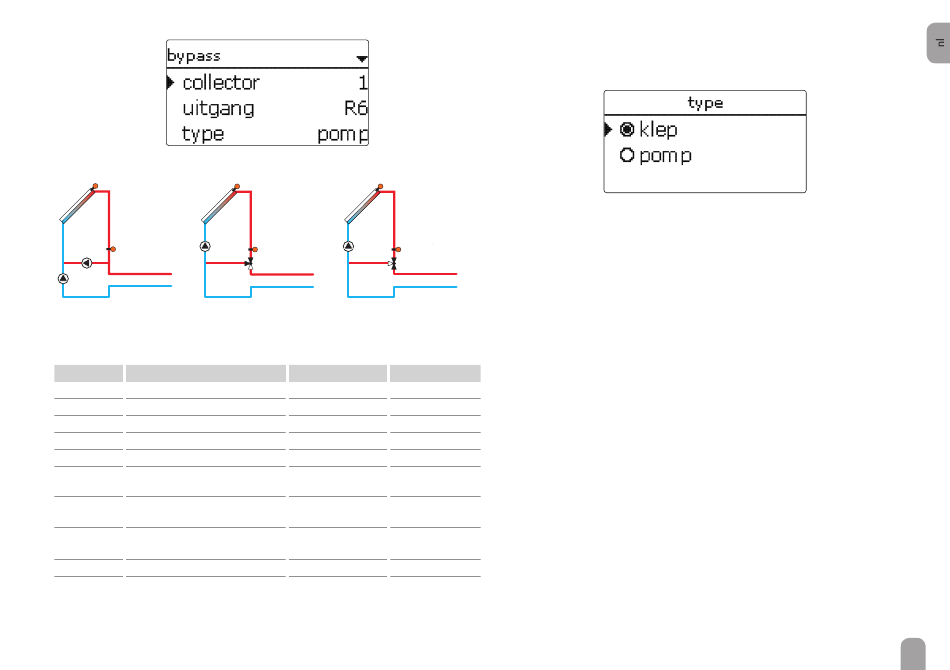

Voorbeeldschema's voor de verschillende bypass-uitvoeringen
solar / opties / nieuwe functie... / bypass
Instelkanaal
Betekenis
collector
Collectorveld
uitgang
Bypass uitgang
type
Uitvoering (pomp- of kleplogica)
omgekeerd
Kleplogica-omkering
sensor
Bypass-sensor
Bypass-inschakeltemperatuurver-
DTaan
schil
Bypass-uitschakeltemperatuurver-
DTuit
schil
funct.
Activering / deactivering
sensor
Toewijzing schakelingang
functie op-
functie opslaan of wissen
slaan / wissen
type klep (omgekeerd)
Bypass-sensor
Bypass-sensor
uitgang
uitgang
Instelbereik / keuze
Fabrieksinstelling
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
systeemafhankelijk
pomp, klep
Pomp
ja, nee
nee
systeemafhankelijk
systeemafhankelijk
1,0 ... 20,0 K
6,0 K
0,5 ... 19,5 K
4,0 K
geactiveerd, gedeac-
geactiveerd
tiveerd, schakelaar
-
-
-
-
De bypassfunctie is bestemd om warmteverlies direct na het inschakelen van het
solarcircuit te voorkomen. Het in de buisleidingen aanwezige, nog koude warmte-
dragende medium wordt via een bypass langs de boiler geleid. De lading wordt pas
gestart als de toevoerleiding voldoende is verwarmd.
In de menuoptie type kan worden gekozen of de bypass met een extra pomp
of een klep wordt geschakeld. Afhankelijk van de uitvoering werkt de regellogica
verschillend:
type pomp
Bij deze uitvoering is een bypasspomp voor de zonnepomp geplaatst.
Bij een mogelijke boilerlading wordt eerst de bypasspomp in bedrijf gesteld. Wan-
neer het temperatuurverschil tussen bypasssensor en boilersensor het by-
pass-inschakeltemperatuurverschil bereikt, wordt de bypasspomp uitgescha-
keld en de zonnepomp ingeschakeld.
type klep
Bij deze uitvoering bevindt zich een bypassklep in het zonnecircuit.
Bij een mogelijke boilerlading blijft de klep eerst zo geschakeld dat de bypass actief
is. Wanneer het temperatuurverschil tussen bypasssensor en boilersensor het by-
pass-inschakeltemperatuurverschil bereikt, schakelt het bypassrelais de klep
om en dan begint de solaropwarming.
Als de uitvoering klep is gekozen, staat bovendien de optie omgekeerd ter be-
schikking. Als de optie omgekeerd is geactiveerd en het bypasscircuit wordt geac-
tiveerd, wordt het relais ingeschakeld. Wanneer het temperatuurverschil tussen de
bypasssensor en de boilersensor het bypass-inschakeltemperatuurverschil
bereikt, schakelt het relais weer uit.
51
