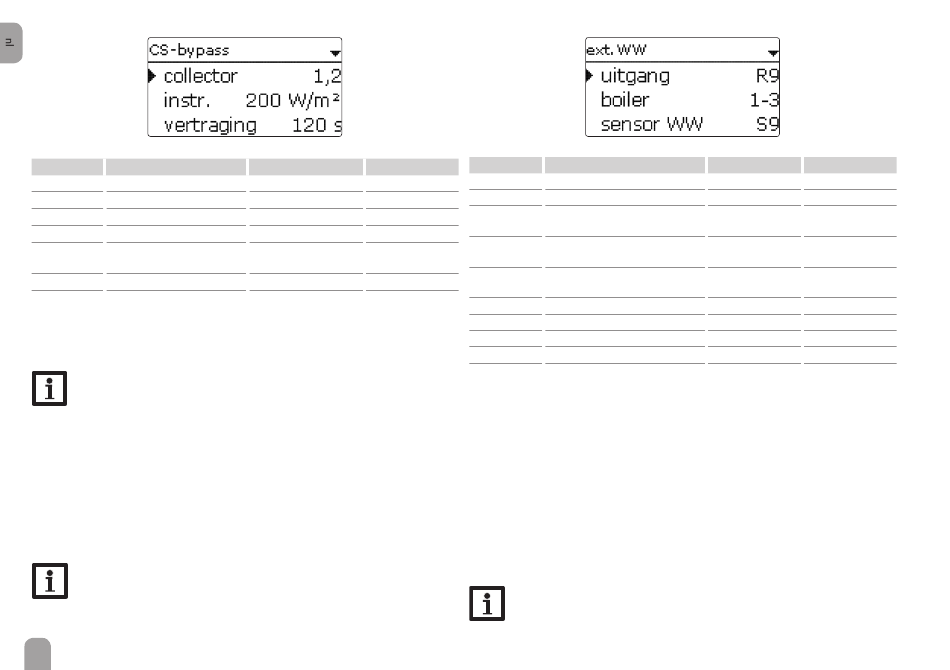

CS-bypass
Solar / opties / nieuwe functie... / CS-bypass
Instelkanaal
Betekenis
collector
Collectorveld
instr.
Inschakelinstraling
vertraging
Tijdsvertraging
Bo. max uit
Onderdrukking inschakeling ja, nee
funct.
Activering / deactivering
sensor
Toewijzing schakelingang
functie op-
functie opslaan of wissen
slaan / wissen
De functie CS-bypass is een verdere mogelijkheid om het zonnecircuit aan te
sturen.
Aanwijzing
Om de CS-bypassfunctie te kunnen gebruiken, moet een CS10-instralings-
sensor zijn aangesloten.
Als de CS-bypassfunctie is geactiveerd, dient de instralingswaarde als inschakelvoor-
waarde voor het zonnecircuit.
De uitgang wordt ingeschakeld, wanneer de instralingswaarde voor de tijdsvertra-
ging overschreden blijft. Als de zonnelading wordt ingeschakeld of de instralings-
waarde onder de tijdsvertraging blijft, wordt het relais uitgeschakeld.
Wanneer optie onderdrukking inschakeling geactiveerd is, wordt de activering
van het collectorcircuit onderdrukt, zolang alle boilertemperaturen boven hun be-
treffende maximumtemperatuur liggen.
Aanwijzing
Wanneer zowel de CS-bypassfunctie als de bypassfunctie geactiveerd zijn,
heeft de CS-bypassfunctie alleen invloed op de bypass. Wijs daarvoor S1
als bypasssensor toe.
52
Instelbereik / keuze
Fabrieksinstelling
systeemafhankelijk
systeemafhankelijk
100 ... 500 W / m²
200 W / m²
10 ... 300 s
120 s
ja
geactiveerd, gedeacti-
geactiveerd
veerd, schakelaar
-
-
-
-
Externe warmtewisselaar
solar / opties / nieuwe functie... / ext. WW
Instelkanaal
Betekenis
uitgang
Uitgangkeuze
boiler
Boilerkeuze
Referentiesensor externer
sensor WW
warmtewisselaar
gewenste
Optie gewenste temperatuur
temp...
Referentiesensor gewenste
sensor
temperatuur
gewenst.t.
Gewenste temperatuur
DTaan
Inschakeltemperatuurverschil
DTuit
Uitschakeltemperatuurverschil
naloop
Nalooptijd
functie op-
functie opslaan of wissen
slaan / wissen
Deze functie dient om laadcircuits met elkaar te verbinden die door een gezamen-
lijke warmtewisselaar van elkaar zijn gescheiden.
De toegewezen uitgang wordt ingeschakeld, wanneer één van de ingestelde boilers
een zonnelading ondergaat en een temperatuurverschil tussen de sensor van de betref-
fende boiler en de referentiesensor van de externe warmtewisselaar bestaat.
Er kunnen willekeurig veel boilers van het zonne-gedeelte van de installatie worden
gekozen.
De uitgang wordt uitgeschakeld, wanneer dit temperatuurverschil onder het inge-
stelde uitschakelverschil daalt.
De referentiesensor van de externe warmtewisselaar kan vrij worden toe-
gewezen.
Aanwijzing
In de systemen, waarin de boilers eigen laadpompen hebben, stuurt het
warmtewisselaarrelais de pomp van het primaire circuit aan.
Instelbereik / keuze Fabrieksinstelling
systeemafhankelijk systeemafhankelijk
systeemafhankelijk alle boilers
systeemafhankelijk systeemafhankelijk
ja, nee
nee
systeemafhankelijk systeemafhankelijk
15 ... 95 °C
60 °C
1,0 ... 20,0 K
10,0 K
0,5 ... 19,5 K
5,0 K
0 ... 15 min
2 min
-
-
