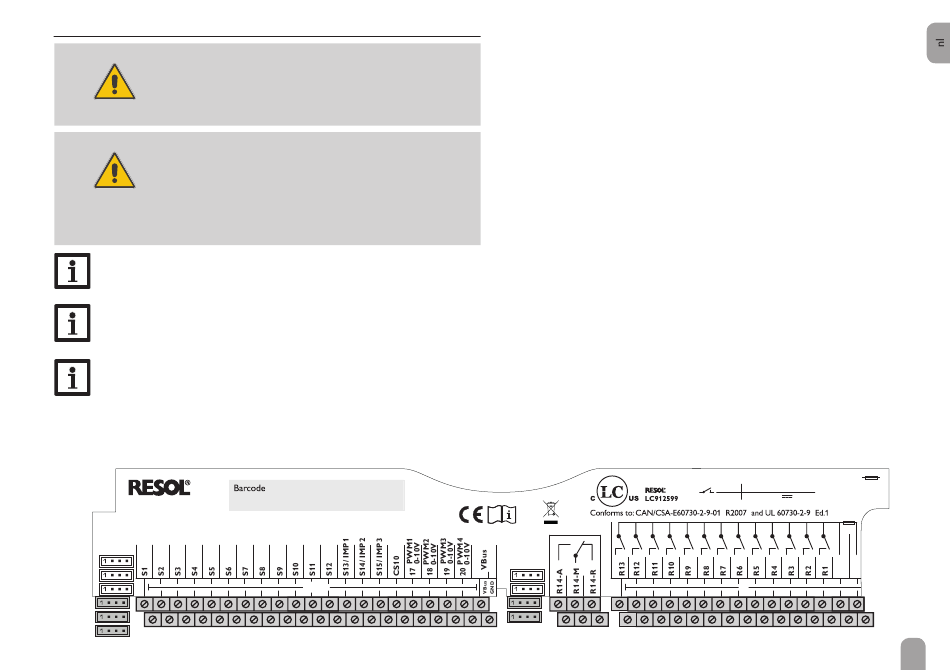

2.2
Elektrische aansluiting
WAARSCHUWING!
Elektrische schok!
Bij geopende behuizing liggen spanningvoerende onder-
delen bloot!
Î Koppel telkens voordat u de behuizing opent,
het toestel op alle polen los van het net!
LEt op!
Elektrostatische ontlading!
Elektrostatische ontlading kan schade aan elektronische
onderdelen veroorzaken!
Î Zorg vóór aanraking van het binnenste van de
behuizing voor ontlading. Raak hiervoor een
geaard onderdeel (bv. waterkraan, verwarming,
o.i.d.) aan.
Aanwijzing
Het aansluiten van het apparaat op de voeding is altijd de laatste stap van
de werkzaamheden!
Aanwijzing
Bij gebruik van niet-toerentalgeregelde verbruikers, bv. kleppen, moet
het toerental worden ingesteld op 100 %.
Aanwijzing
Het apparaat moet te allen tijde van het stroomnet ontkoppeld kunnen
worden.
Î Plaats de stroomstekker op een wijze dat deze altijd toegankelijk is.
Î Installeer een schakelaar die te allen tijde toegankelijk is, als dit niet
mogelijk is.
Barcode
DeltaSol
®
MX
Made in Germany
FlowRotor
GDSA2
GDSA1
GND
Gebruik het toestel niet wanneer u zichtbare beschadigingen vaststelt!
De regelaar is in totaal voorzien van 14 relais' waarop de verbruikers, bijv. pompen,
kleppen e.a., kunnen worden aangesloten:
Relais 1 ... 13 zijn halfgeleiderrelais, ook geschikt voor toerentalregeling:
Geleider R1 ... R13
Nulleider N (verzamelklemmenblok)
Randaarde ⏚ (verzamelklemmenblok)
Relais 14 is een potentiaalvrij relais:
R14-A = werkcontact
R14-M = middencontact
R14-R = rustcontact
Afhankelijk van de productuitvoering zijn voedingskabel en sensoren reeds op het
apparaat aangesloten. Als dit niet het geval is, ga dan als volgt te werk:
Sluit de temperatuursensoren (S1 tot S12) met willekeurige polariteit aan op de
klemmen S1 tot S12 alsmede GND.
Sluit het volumemeetgedeelte V40 met een willekeurige polariteit aan op klemmen
S13 / IMP1 tot S15 / IMP3 en GND.
IP 20
GDSD2
GDSD1
T6,3A
R1-R13 1 (1) A 240 V~
100 ... 240 V~
R14
4 (2) A 24 V
/240 V~
50-60 Hz
L' L
N
7
