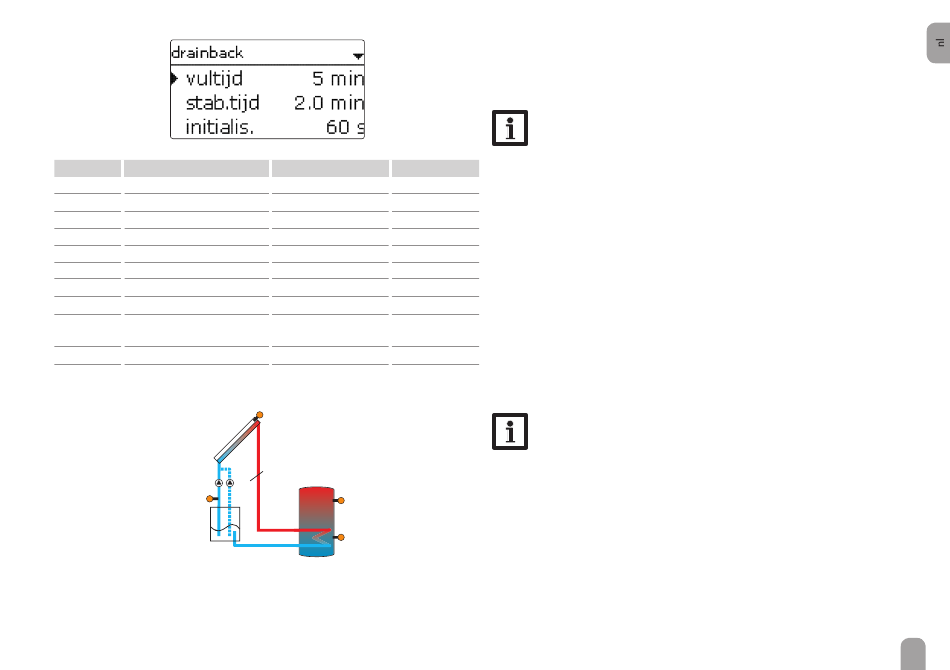

Drainback-optie
solar / opties / nieuwe functie... / drainback
Instelkanaal
Betekenis
vultijd
Drainback-vultijd
stab.tijd
Stabilisatietijd
initialis.
Initialisatietijd
booster
Boosteroptie
uitgang
Uitgangskeuze boosterpomp
drainimpuls
Optie drainbackimpuls
vertrag.
Tijdsvertraging
duur
Drainbackimpuls-laadduur
funct.
Activering / deactivering
sensor
Toewijzing schakelingang
functie op-
functie opslaan of wissen
slaan / wissen
R1
S4/TR
Voorbeeldschema voor een drainback-installatie (R2 = boosterpomp)
Instelbereik / keuze
Fabrieksinstelling
1 ... 30 min
5 min
1,0 ... 15,0 min
2,0 min
1 ... 100 s
60 s
ja, nee
nee
systeemafhankelijk
systeemafhankelijk
ja, nee
nee
1 ... 30 min
3 min
1 ... 60 s
10 s
geactiveerd, gedeacti-
gedeactiveerd
veerd, schakelaar
-
-
-
-
S1
Boosterpomp
R2
S3
S2
In een drainbacksysteem stroomt het warmtedragend medium naar een opvangbak
als er geen solaropwarming plaatsvindt. De drainback-optie initieert het vullen van
het systeem als de zonnelading begint. Als de drainback-optie is geactiveerd, kunnen
die onderstaand beschreven instellingen worden gedaan.
Aanwijzing
In drainback-systemen zijn extra componenten zoals een voorraadbak
noodzakelijk. Activeer de drainback-optie alleen als alle vereiste compo-
nenten vakkundig zijn geïnstalleerd.
Met de parameter vultijd wordt ingesteld hoe lang de pomp na het inschakelen met
100 % draait om het systeem te vullen.
Met de parameter hersteltijd wordt het tijdsbestek ingesteld, waarin de uitschakel-
voorwaarde na het beëindigen van de vultijd wordt genegeerd.
Met parameter Initialisatietijd wordt het tijdsbestek ingesteld, binnen welk con-
tinu aan de inschakelvoorwaarde voldaan moet worden, voordat er met vullen be-
gonnen wordt.
De optie booster dient om een 2e pomp tijdens het vullen van de installatie extra
in te schakelen. De betreffende uitgang wordt tijdens de vultijd met een toerental
van 100 % ingeschakeld.
De optie drainimpuls dient om de pomp na het aftappen van het systeem na een
tijdsvertraging opnieuw voor een korte tijd in te schakelen. Zo ontstaat een water-
kolom, waar bij het dalen hiervan eventueel in de collector achtergebleven water
mee in de voorraadbak wordt gezogen.
Aanwijzing
Wanneer in een systeem met meerdere buffers de leegloopoptie wordt
gebruikt, moet in menu solar / basisinstelling / laadlogica optie pauze-
toerental worden geactiveerd!
