Nachtcirculatie
Deze functie dient om het afkoelen van de boiler door thermische druk in het zonne-
circuit te detecteren en te melden. De melding wordt actief als tussen 23:00 en 5:00
uur aan één van de volgende voorwaarden minimaal 1 minuut langt wordt voldaan:
• de collectortemperatuur overschrijdt 40 °C
• de waarde DTaan is overschreden
De tijdsvertraging van 1 min voorkomt het activeren van de waarschuwingsmelding
door kort durende storingen.
Mogelijke oorzaken zijn:
• defecte zwaartekrachtrem
• defecte klep
• tijd onjuist ingesteld
voor- en terugloop verwisseld
Deze functie dient om het verwisselen van voorloop en retour alsmede van een on-
juist geplaatste collectorsensor te herkennen en te melden. Hiervoor wordt tijdens
de inschakelfase van de zonnepomp de collectortemperatuur op plausibiliteit ge-
controleerd. De bewaking VL / REt verwisseld genereert pas een storingsmelding
als 5 keer achter elkaar niet aan de plausibiliteitscriteria is voldaan.
Aanwijzing
De functiecontrole voorloop en retour verwisseld conform VDI 2169
kan de storing 0031 !VL / REt verwisseld! alleen juist detecteren en
melden als de collectorsensor de temperatuur bij de uitgang van de collec-
tor in het medium meet. Als de collectorsensor niet juist is gepositioneerd,
kunnen er foutieve meldingen ontstaan.
Î Positioneer de collectorsensor bij de uitgang van de collector direct
in het medium of deactiveer de functiecontrole voorloop en retour
verwisseld.
Maximumtemperatuur boiler
Deze functie dient om het overschrijden van de ingestelde maximumtemperatuur
van de boiler vast te stellen en te melden. De regelaar vergelijkt de huidige boiler-
temperatuur met de ingestelde maximumtemperatuur van de boiler en controleert
zodoende de boilerlaadcircuits.
De maximumtemperatuur van de boiler geldt als overschreden als de gemeten tem-
peratuur bij de boilersensor de ingestelde maximumtemperatuur van de boiler met
tenminste 5 K overschrijdt. Pas als de boilertemperatuur weer onder de ingestelde
maximumtemperatuur van de boiler is gedaald, wordt de bewaking weer actief.
62
In het kanaal boiler kan worden gekozen welke boiler moet worden bewaakt.
Mogelijke oorzaak voor het ongewenst overschrijden van de maximumtemperatuur
van de boiler is een defecte klep.
8.4

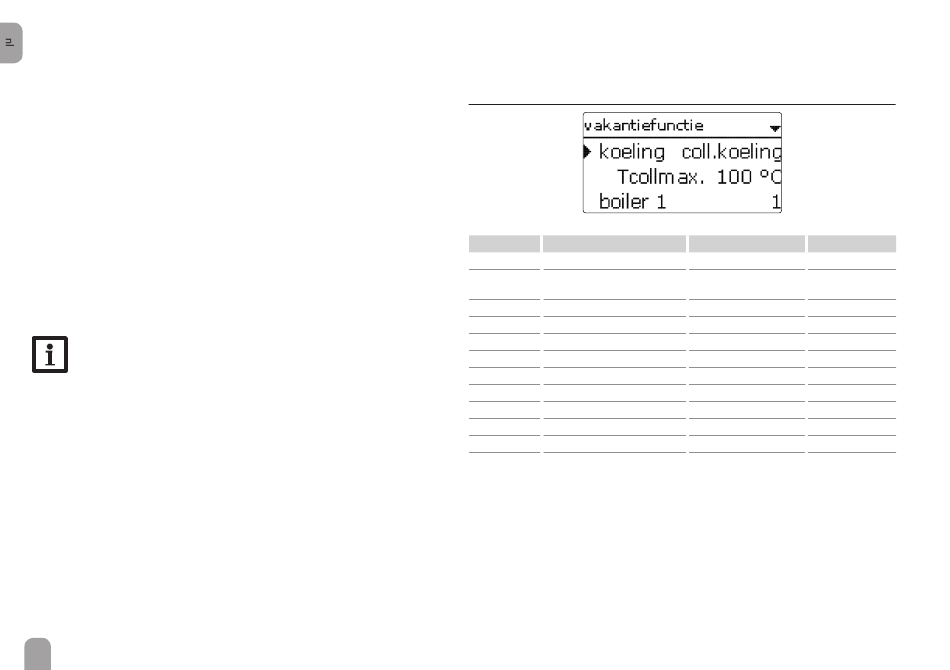

Vakantiefunctie
solar / vakantiefunctie
Instelkanaal
Betekenis
koeling
Uitvoering van de koellogica
Maximumtemperatuur
Tcollmax.
collector
boiler (1 ... 5) Boilervolgorde
boil. koeling
Optie boilerkoeling
DTaan
Inschakeltemperatuurverschil
DTuit
Uitschakeltemperatuurverschil 0,5 ... 29,5 K
Bo.max (1 ... 5) Temperatuur boilerkoeling
restwarmteafv. Restwarmteafvoer boiler
uitgang
Uitgangkeuze
sensor
Sensorkeuze
TB.aan
Inschakeltemperatuur
TB.uit
Uitschakeltemperatuur
Met de vakantiefunctie kan de aansturing van de regelaar gedurende een afwezig-
heid worden ingesteld. Deze dient om het systeem bedrijfsklaar te houden en een
continue thermische belasting te verlagen.
De hierna beschreven instellingen worden pas actief, wanneer de vakantiefunctie
met parameter Vakantiedagen werd geactiveerd, zie hieronder.
Er staan 4 koelfuncties ter beschikking: Systeemkoeling, Collectorkoeling, Boiler-
koeling en Restwarmteafvoer boiler.
Instelbereik / keuze
Fabrieksinstelling
coll. koeling, sys.-koel., uit uit
70 ... 190 °C
100 °C
systeemafhankelijk
systeemafhankelijk
ja, nee
ja
1,0 ... 30,0 K
20,0 K
15,0 K
4 ... 95 °C
40 °C
ja, nee
nee
systeemafhankelijk
-
systeemafhankelijk
-
5 ... 95 °C
65 °C
4 ... 94 °C
45 °C
