Koudwateraansluiting
Boven bovenkant van de boiler

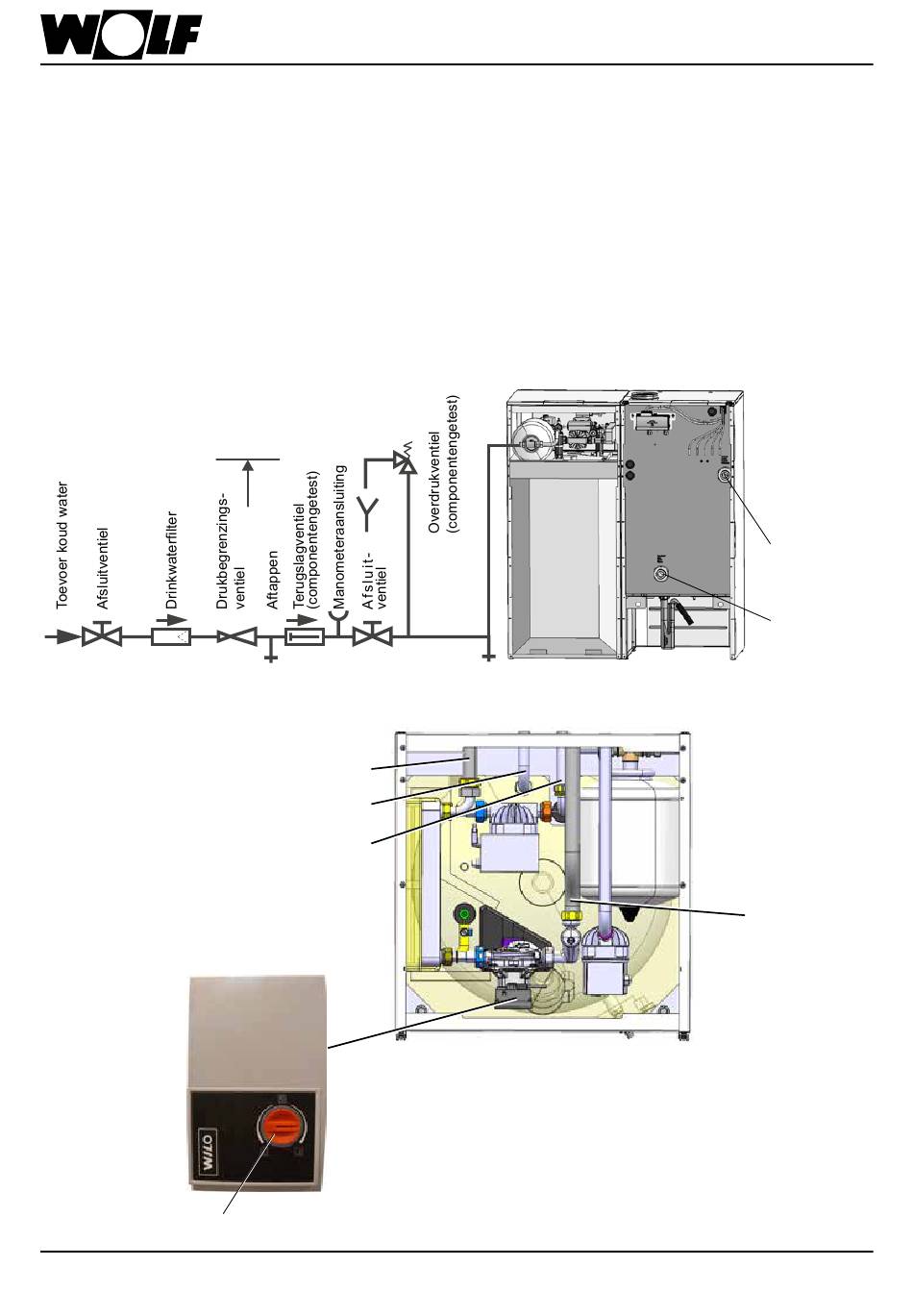

Afbeelding: Koudwateraansluiting volgens DIN 1988
Boileraansluiting
Warmwateraansluiting ¾"
Koudwateraansluiting ¾"
Aan/uit-schakelaar
3062383_201805
13 Installatie - ketel / buffervat
Voorbeeld: Oliegestookte HR-ketel COB-15/20/29 met gelaagd buffervat TS rechts
In de toevoerleiding voor koud water moet een onderhoudskraan worden ingebouwd. Als
de druk van de toevoerleiding koud water boven de maximaal toelaatbare bedrijfsdruk
van 10 bar ligt, dan moet een geteste en goedgekeurde drukregelaar worden ingebouwd.
Indien mengkranen gebruikt worden dan moet een centrale drukregelaar worden
voorzien.
Bij de aansluiting voor koud en warm water moeten de norm DIN 1988 en de voorschrif-
ten van het plaatselijk waterleidingbedrijf in acht genomen worden. Indien de installatie
niet met de weergegeven afbeelding overeenstemt vervalt de garantie.
Retour verwarming 1"
Bij het installeren van het gelaagd
buffervat dient erop te worden gelet
dat de werkschakelaar van de
boilerlaadpomp op „constante druk" is
ingesteld.
Aanwijzingen m.b.t. de elektrische
aansluitingen zijn te vinden in
hoofdstuk „Elektrische aansluiting".
opgesteld (bij zicht op ketelfront). De aansluiting van verwarmingsaanvoer
en -retour evenals verwarmingswateraanvoer en -retour met het gelaagd
buffervat gebeurt met flexibele RVS aansluitleidingen (toebehoren). (zie
hfdst. „Installatie - toebehoren")
Aftappen
Afbeelding: Gelaagd buffervat TS
Ketelvoorloop
Ketelterugloop
Aanvoer verwarming 1"
