Wolf COB Montagehandleiding pagina 38
En ontwerpdocumentatie
Maximum keteltemperatuur
TK - max
Parameter HG22
HG22
80
Fabrieksinstelling: 80 °C
Instelbereik: 50 tot 90 °C
Ket.overtemp bij boil.
lading
Parameter HG25
HG25
10
Fabrieksinstelling: 10 K
Instelbereik: 0 tot 40 K
Brandermodus
Parameter HG28
HG28
2
Fabrieksinstelling: 2
Instelbereik: 1 tot 5
Spertijd branderfase 2
Parameter HG31
HG31
10
Fabrieksinstelling: 10 min
Instelbereik: 0 tot 40 min
38
23 Vakmanniveau - parameters
De regeling is met een elektronische keteltemperatuurregelaar uitgerust, waarvan de
max. uitschakeltemperatuur kan worden ingesteld (maximale keteltemperatuur). Indien
deze overschreden wordt, wordt de brander uitgeschakeld. De brander wordt opnieuw
ingeschakeld wanneer de keteltemperatuur met het brander-schakelverschil gedaald is.
Als de ketel een keteltemperatuur van 95°C overschrijdt (evt. naverwarmingseffect),
wordt de ketelcircuitpomp en de boilerlaadpomp (indien aanwezig) ook tijdens het „zo-
merbedrijf" ingeschakeld. Wanneer de keteltemperatuur onder 92°C zakt, worden de
pompen weer uitgeschakeld. Op die manier wordt oververhitting van de ketel verhinderd.
Met parameter HG25 wordt het overtemperatuurverschil tussen de boilertemperatuur en
de keteltemperatuur ingesteld tijdens de boilerlading. Daarbij wordt de keteltemperatuur
verder begrensd door de maximale keteltemperatuur (parameter HG22). Daarmee wordt
verzekerd dat ook in de overgangstijd (lente/herfst) de keteltemperatuur hoger is dan
de boilertemperatuur en voor korte laadtijden zorgt.
De bedrijfsmodus van de brander kan vrij gekozen worden. In de fabriek is de regeling
voor tweefasig branderbedrijf ingesteld.
Instelling „1":
Instelling „2":
Instelling „3":
Instelling „4":
Instelling „5":

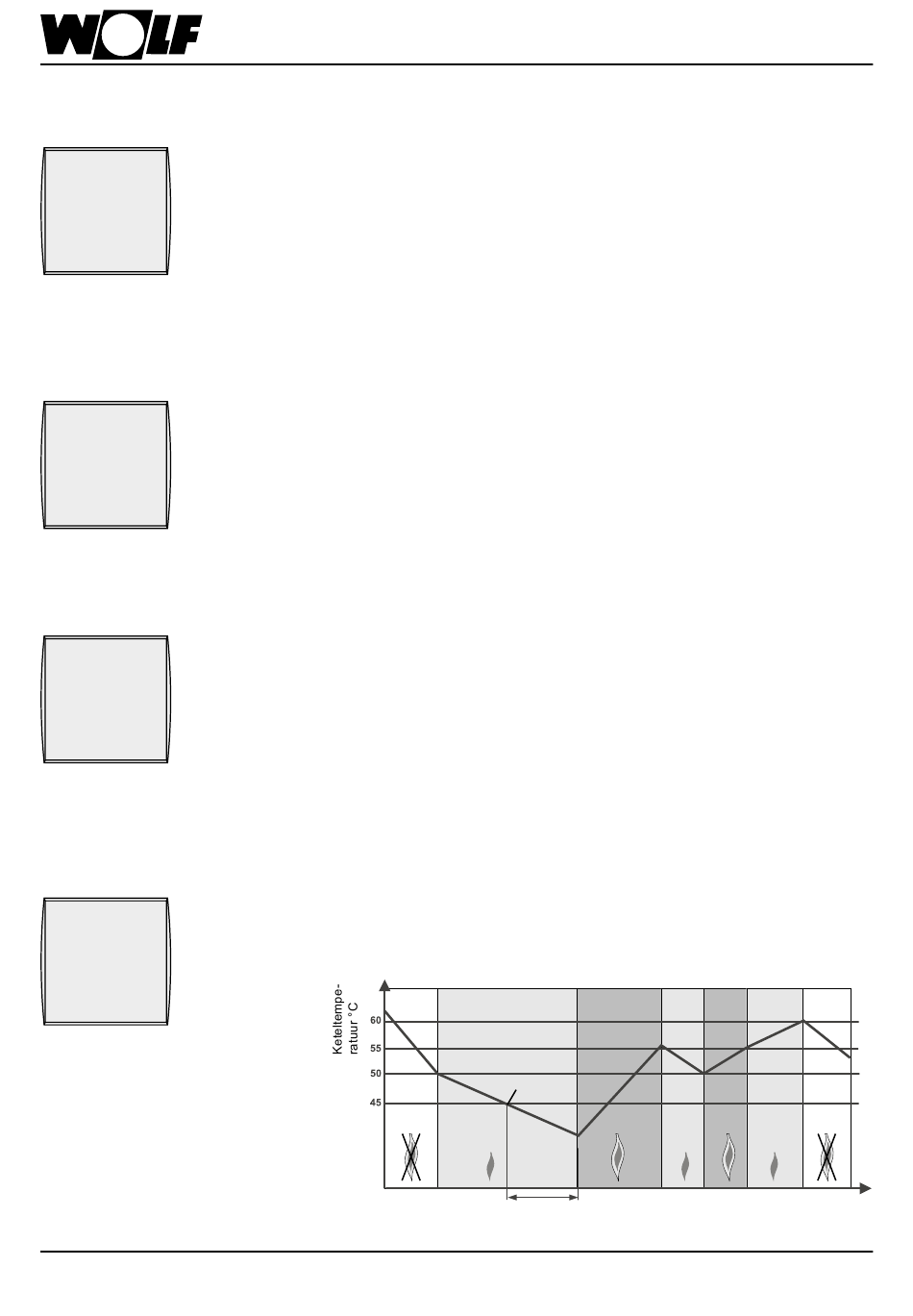

Brandertrap 2 wordt bij de oproep van trap 2 en na verloop van de blokkeertijd
(fabrieksinstelling 10 min.) ingeschakeld en na het bereiken van een temperatuur van
ca. 5°K boven de instelwaarde uitgeschakeld. Als fase 2 eenmaal vrijgegeven is, wordt
deze ingeschakeld bij het bereiken van resp. dalen onder de insteltemperatuur. Het
terugnemen van de vrijgave gebeurt met de uitschakeling van branderfase 1.
Bij boilerlading en schoorsteenvegerbedrijf is de parameter buiten werking.
Brander uit
Ingestelde waarde
eentraps-branderbedrijf trap 1
tweetraps-branderbedrijf trap 1 + 2
Brander eentraps tijdens boilerlading
Brander tweetraps tijdens verwarmingswerking
Brander eentraps tijdens verwarmingswerking
Brander tweetraps tijdens boilerlading
Brander 2-traps tijdens verwarmingswerking, anti-pendel (blok-
kering) volgens parameter HG09
Brander 2-traps tijdens boilerlading. Tijdens de boilerlading is de
brander na elke uitschakeling gedurende 4 min geblokkeerd.
Brander trap1
Brander trap2
Vraag
Trap 2
Blokkeertijd
Fabrieksinstelling 10 min
Brander
Brander
Brander
Brander uit
trap1
trap2
trap1
3062383_201805
Tijd
