Wolf COB Montagehandleiding pagina 24
En ontwerpdocumentatie

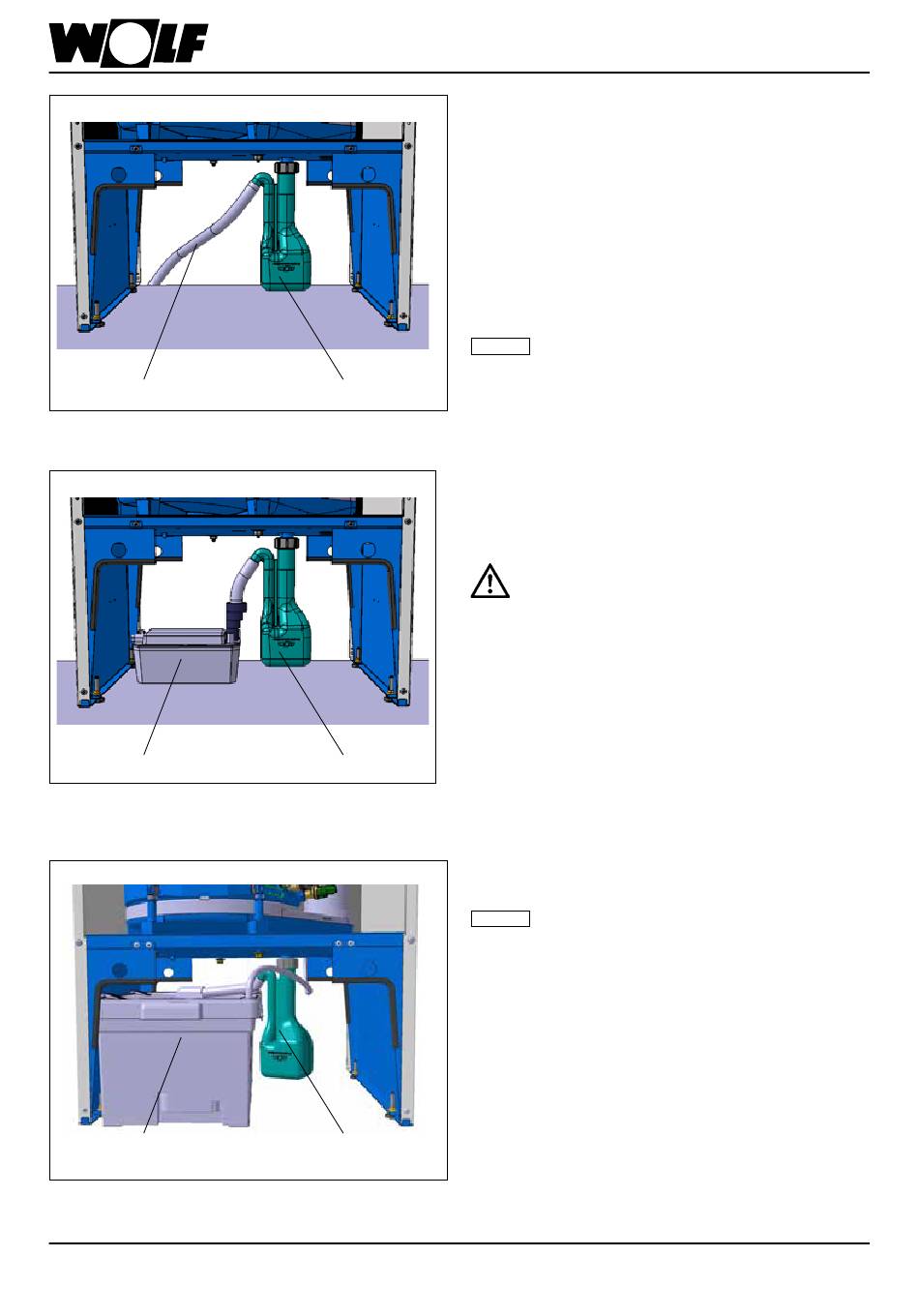

Afvoerslang sifon
afvoerslang
Afbeelding: Voorbeeld
Condensaatpomp
condensaatpomp
Afbeelding: Voorbeeld
Neutralisatiebox
(als optie met condensaatpomp)
Neutralisatiebox (optioneel
Afbeelding: Voorbeeld
met condensaatpomp)
aan de sifon
24
17 Sifon / neutralisatie /
condensaatpomp
Sifon
aan de sifon
Sifon
aan de sifon
Sifon
Als er stookolie EL zwavelarm (zwavelgehalte < 50mg/kg) ge-
bruikt wordt, kan na overleg met de waterschap worden afgezien
van een neutralisatie van het condensaat!
Het condensaat mag uitsluitend worden afgevoerd in afwa-
teringsleidingen volgens werkblad DWA-A251.
Wanneer er niet voldoende huishoudelijk afvalwater (minstens
20 maal het volume van de te verwachten hoeveelheid con-
densaat) bij het condensaat gemengd wordt, is toch nog een
neutralisatie nodig.
Na het verwijderen van de afdekkap de meegeleverde sifon
op het aansluitpunt van de verbrandingskamer-verzamelbak
aansluiten.
De afdichtstop op de afsluitdop van de sifon moet
Let op
worden verwijderd voor de montage van de sifon,
zodat het condensaat ongehinderd via de sifon
kan wegvloeien. Anders treden storingen op.
Met flexibele afvoerslang van de sifon een verbinding naar de
door de klant te verzorgen afvoer onder afschot tot stand brengen
(uitloophoogte condensaat uit sifon 260 mm).
Wanneer er een condensaatpomp wordt ingezet, flexibele af-
voerslang van de sifon in de condensaatpomp voeren en van
daaruit een verbinding met de afvoer van de klant tot stand
brengen.
De sifon moet voor de inbedrijfstelling met water
worden gevuld. Wanneer het toestel werkt met een
lege sifon, bestaat er een risico op verstikking
of vergiftiging door de vrijkomende rookgassen.
Sifon losschroeven, afnemen en de boiler vullen
tot het water de afvoer bereikt. Sifon opnieuw
dichtschroeven en ervoor zorgen dat alles goed
dicht is.
Als het condenswater rechtstreeks in de afvoer van de klant
wordt geleid, moet er voor een ontluchting worden gezorgd,
opdat er geen terugwerking van de afvalwaterleiding naar de
ketel kan optreden.
Bij normale stookolie EL (zwavelgehalte > 50 ppm) is er een
neutralisatie van het condensaat voorgeschreven!
De neutralisatiebox moet voor de inbedrijfstel-
Let op
ling worden gevuld met water! Op die manier
wordt gecontroleerd dat alle aansluitingen dicht
gemonteerd zijn. Bij gebruik van het toestel met
ondichte aansluiting van de neutralisatiebox
bestaat gevaar van waterschade ten gevolge van
uitvloeiend condensaat.
Montagehandleiding neutralisatiebox in acht
nemen!
3062383_201805
