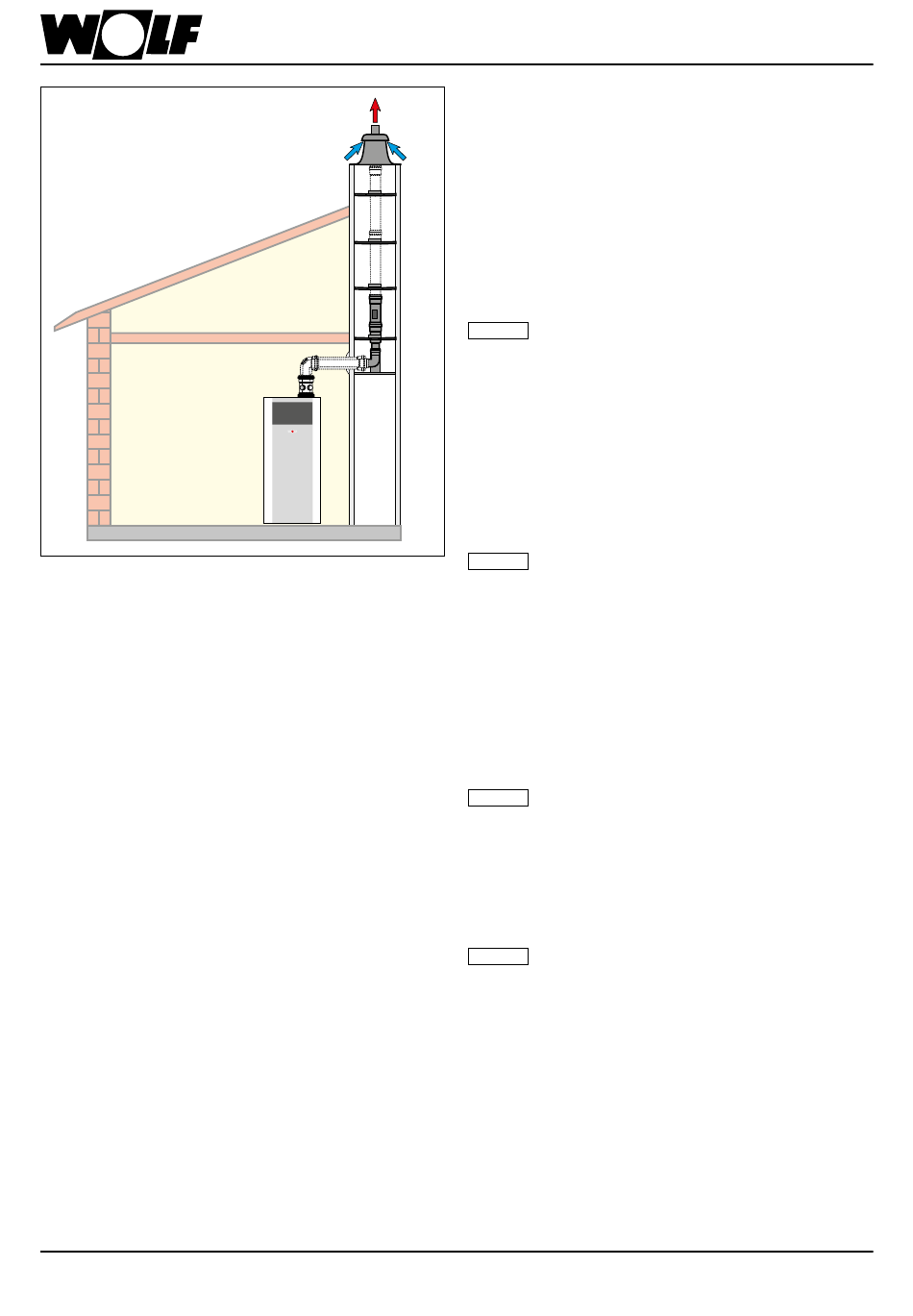

Afbeelding: Voorbeeld lucht-/rookgasgeleiding C93x
3062383_201805
18 Montage lucht-/rookgasgeleiding
C93x
Voor de concentrische lucht-/rookgasafvoerbuis en rook-
gasafvoerbuis mogen enkel en alleen originele WOLF-delen
gebruikt worden.
Voordat u het rookgasafvoerkanaal installeert resp. het
aansluiten van de rookgasaansluiting gaat uitvoeren, neemt
u dan eerst de ontwerpaanwijzingen voor de lucht-/rook-
gasgeleiding in acht (zie hoofdstuk Ontwerpaanwijzingen)!
Aangezien in de verschillende federale staten in Duitsland van
elkaar afwijkende voorschriften bestaan is het raadzaam, alvo-
rens het toestel te installeren, advies te vragen aan de bevoegde
instanties, evenals aan de verantwoordelijke schoorsteenveger.
Bij de COB-15/-20/-29 moet de meegele-
Let op
verde rookgasmeetbuis op de lucht-/rook-
gasbuis van de ketel gemonteerd worden.
Alternatief kan de rookgasmeetbuis ook ho-
rizontaal onmiddellijk op de dan direct op de
ketel gestoken 87°-bocht gemonteerd worden.
Hierbij moet er echter op worden gelet dat de
lucht-/rookgasgeleiding zodanig boven het
toestel wordt gemonteerd dat de demontage
van de verdringer mogelijk blijft (minimumaf-
stand boven de COB-15/-20/-29 is 30 cm; bij
de COB-40 is deze 40 cm).
De meetbuizen voor de rookgassen moeten vrij
Let op
toegankelijk zijn voor de schoorsteenveger.
De verbindingen voor het rookgas worden door middel van een
sok en een dichting gemaakt. De sokken moeten altijd tegen
de stromingsrichting van het condensaat in geplaatst worden.
De lucht-/rookgasafvoerbuis dient met een hel-
Let op
lingshoek van min. 3° (6 cm/m) naar de oliege-
stookte HR-ketel te worden gemonteerd. Om het
toestel in zijn positie te bevestigen, moeten er
afstandbeugels worden gemonteerd.
Een geringere neiging van de lucht-/rookgas-
afvoerbuis kan in het ongunstigste geval tot
corrosie of bedrijfsstoringen leiden.
Rookgasbuizen na het inkorten in principe altijd
Let op
afschuinen of aanschuinen, zodat een dichte mon-
tage van de leidingsverbindingen gegarandeerd is.
Op de correcte plaatsing van de dichtingen letten.
Verontreinigingen vóór de montage verwijderen
- in geen geval beschadigde delen monteren.
Tussen de monding van de rookgassen en het dakoppervlak is
er min. 0,4 m afstand vereist.
