24 Cascadewerking - Technische gegevens /
Regeling / Montageaanwijzingen
De aansluiting van een boilerwaterverwarmer gebeurt in principe volgens systeem-
scheiding of door hydraulische wissel.
De boilerlading wordt gestuurd via de cascaderegelaar van het type KM waarop een
boilerlaadpomp en de elektronische boilervoeler aangesloten worden.
Om een zo constant mogelijke debiet van verwarmingswater te garanderen door iede-
re HR-ketel moet een van de volgende aansluittypes worden gekozen:
1. Voor de exacte hydraulische compensatie kan een leidingregelklep in de toevoerlei-
ding van elk toestel worden ingebouwd.
2. Aanvoer- en retourleiding van dezelfde lengte voor aanvoer en retour uitvoeren
conform Tichelmannsysteem om even hoge drukverliezen in elke leiding te waar-
borgen.
Beïnvloeding van de werking van de hr-ketel door verwarmingscircuit- of laadpompen
van de klant moet worden uitgesloten. Daarom moet er een hydraulische wissel voor
de verwarmings- of boilerwatercircuits worden geïnstalleerd. Bovendien moet ervoor
worden gezorgd dat de volumestroom van het verwarmingswater door de hr-ketel la-
ger ingesteld wordt dan die door het volgende verwarmingscircuit. De volumestroom
moet daarom voor de hydraulische wissel via een leidingregel- of smoorklep worden
ingesteld.
Als alternatief voor de hydraulische wissel kan er een warmtewisselaar worden geïn-
stalleerd. Deze is toch al nodig bij de inbouw van niet-diffusiedichte buizen.

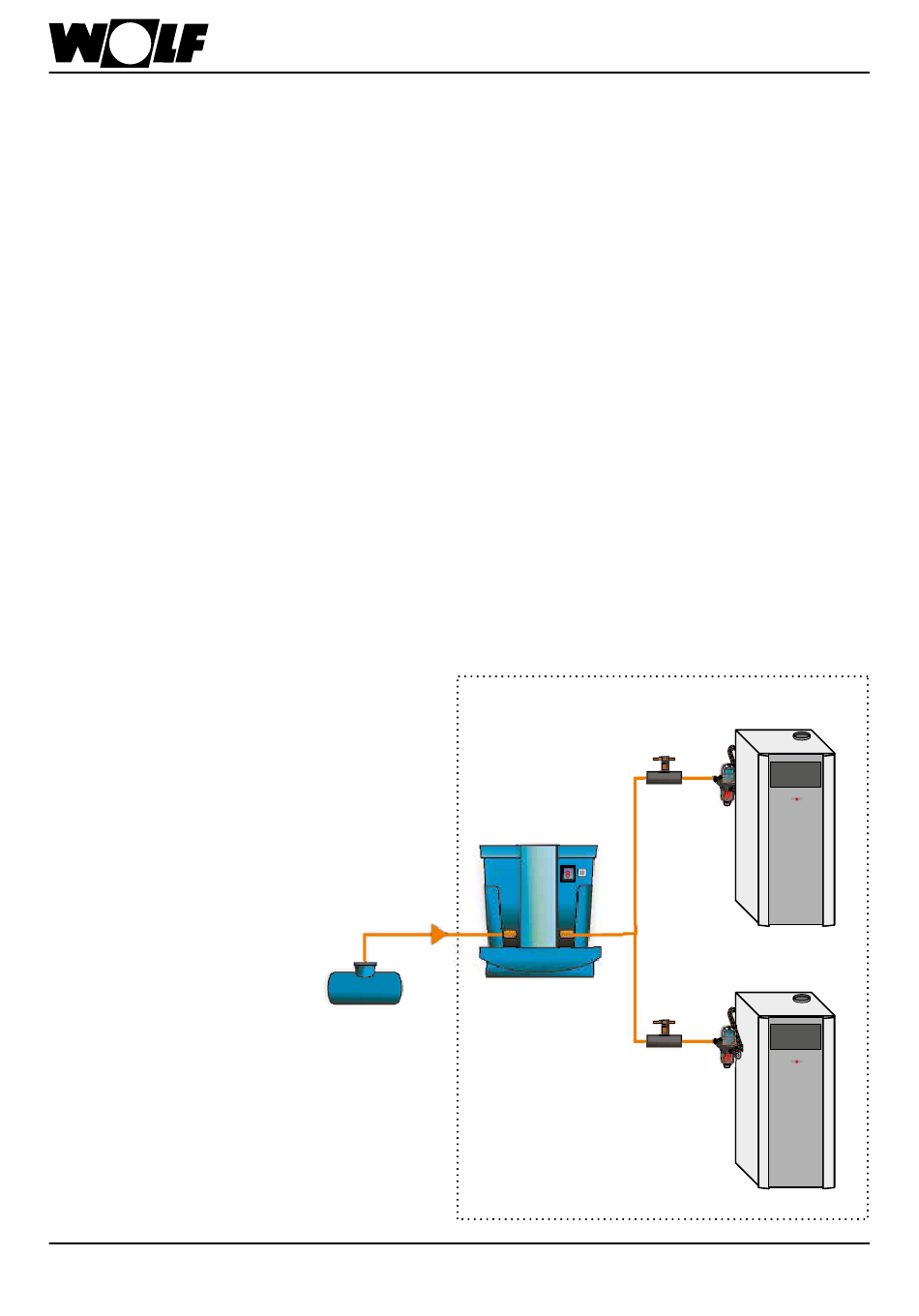

Iedere HR-ketel is van zijn eigen olietoevoer voorzien.
Als de olievoorziening slechts uit een olieopslaginstallatie mogelijk is, dan moet de
toevoer via een aanzuigaggregaat gebeuren. Het aanzuigaggregaat moet zo dicht
mogelijk bij de ketelcascade worden opgesteld. De olieleidingen moeten volgens
TRÖl worden gedimensioneerd.
Olieopslaginstallatie
Aanzuigaggregaat
