Wolf COB Montagehandleiding pagina 44
En ontwerpdocumentatie
Montage rookgasafvoerkanaal
1 Oliegestookte HR-ketel
2
Aansluitadapter met meetbuis voor lucht en rookgas
(bij de levering van de COB inbegrepen)
16 Rozet
23 Draagrail
24 Steunbocht 87°
25 Afstandhouder
26 PP-rookgasbuis
27 Schachtafdekking
33 PP-mondingsstuk
34 Elektr. Uitlaatgasklep
35 Uitbreiding (enkel indien nodig)
38
37
36
32
26
35
34
2
1

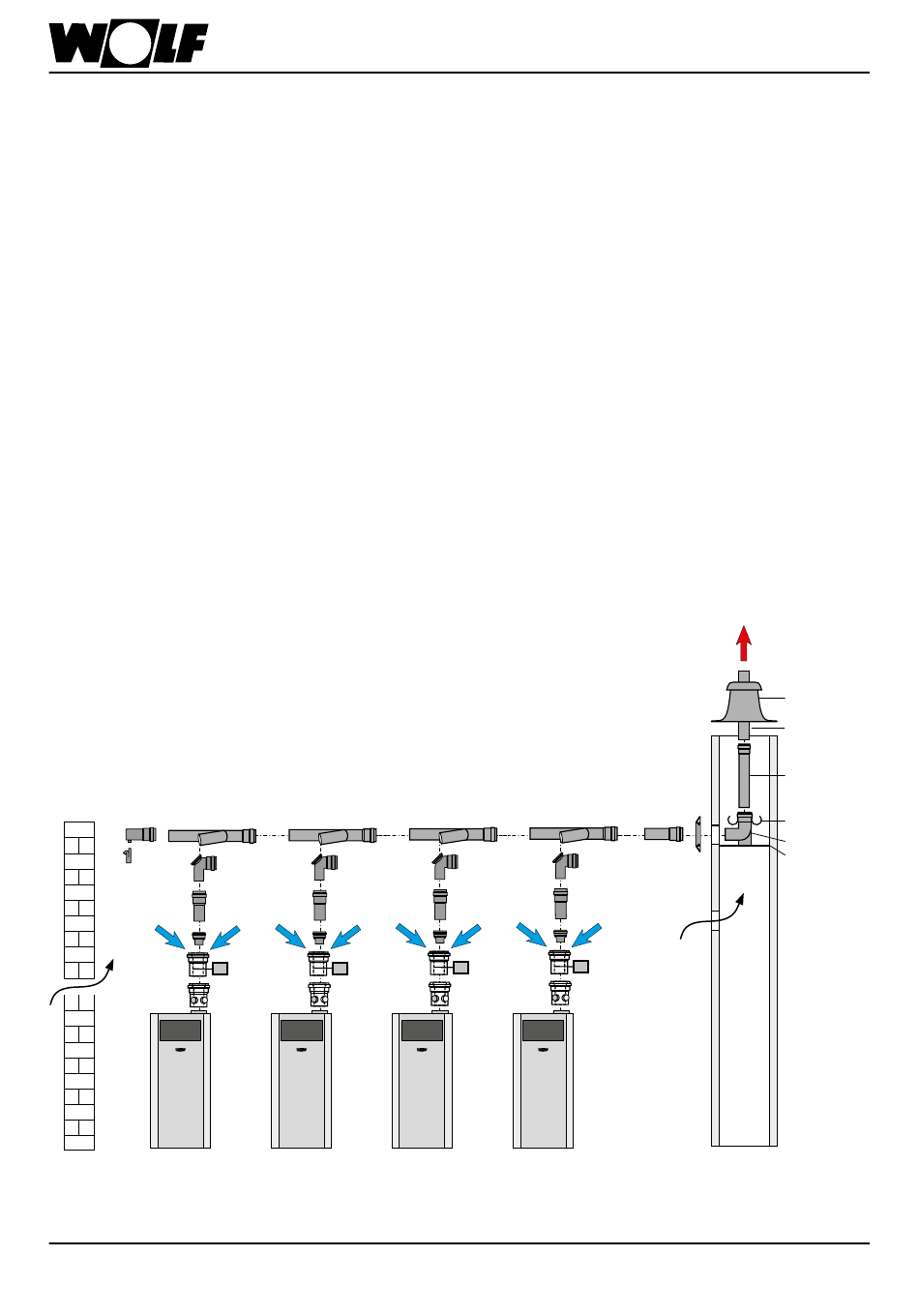

Cascade uitvoeringsvoorbeeld open systeem op wijze B23
44
26 Cascadewerking - Uitvoering
rookgasafvoer-verzamelkanaal
In het verticale deel van het rookgasafvoerkanaal is onmiddellijk boven of onder de
rookgasomleiding een reinigings- en controleopening vereist, wanneer de afstand van
het midden van de reinigings- en controleopeningen in het horizontale deel van het
rookgasafvoerkanaal tot aan de verticale as van het rookgasafvoerkanaal groter dan
30 cm is.
De afstand mag maximaal 1 m bedragen, wanneer de controleopening in het horizon-
tale deel van het rookgasafvoerkanaal aan de voorkant aangebracht is en het rookgas-
afvoerkanaal van deze reinigings- en controleopening tot aan het verticale deel geen
omleidingen bevat.
In het bovenste deel van het rookgasafvoerkanaal die in het gebouw geplaatst is (< 5
m), is een reinigings- en controleopening vereist, in zoverre reiniging of controle niet
vanuit het dak kan gebeuren.
Voor de inbedrijfstelling van de stookinstallatie moet door de plaatselijke schoorsteen-
veger worden bevestigd dat het rookgassysteem veilig gebruikt kan worden.
37
37
32
32
26
26
35
35
34
34
2
2
1
1
36 Sifon
37 PP-verzamelbuis
38 Eindstuk met revisieopening en condensaatafvoer
37
32
26
35
Spouwventilatie
34
2
1
27
33
26
16
26
25
24
23
