Inbedrijfstelling

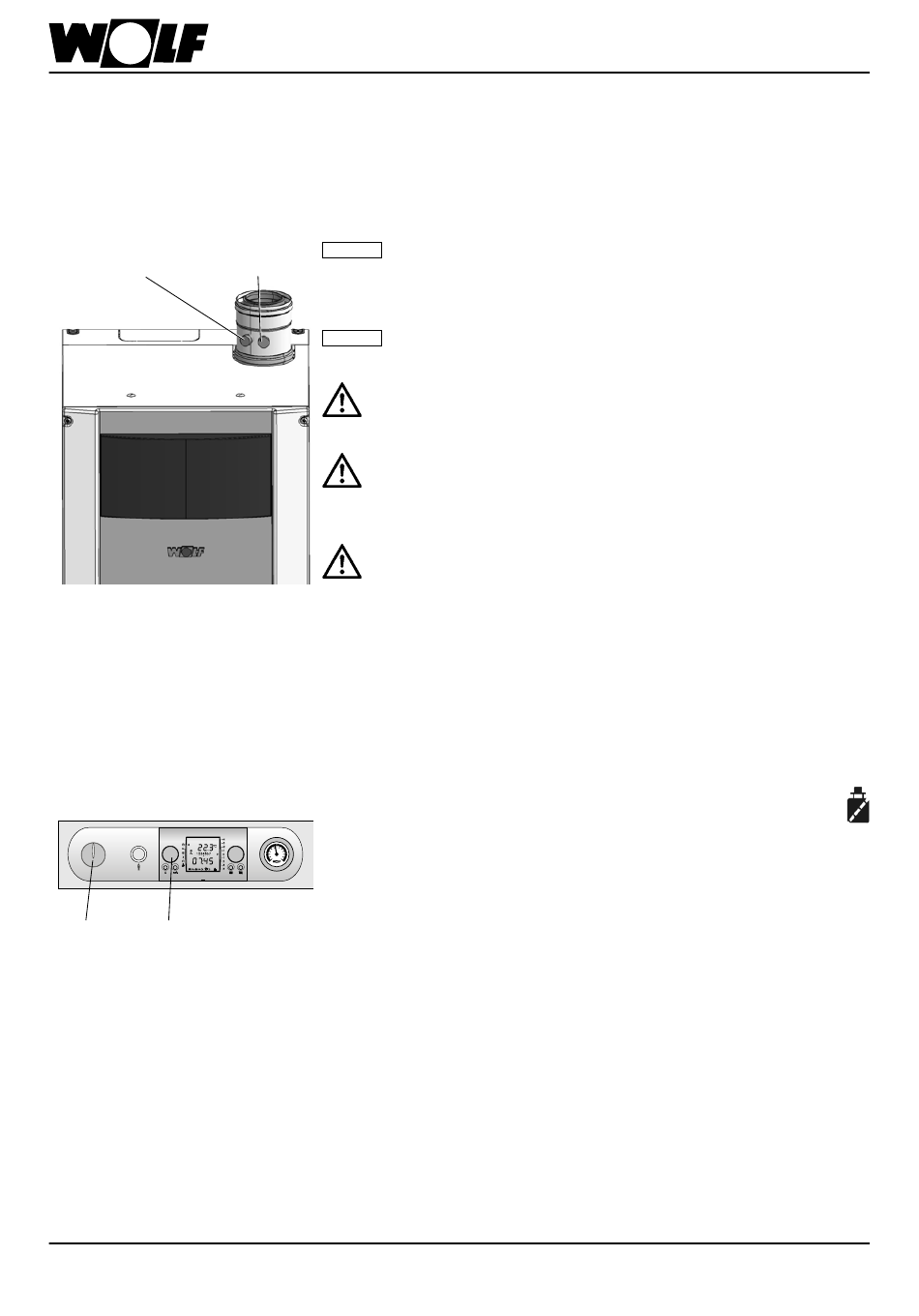

Meetopening
Meetopening
'Aanzuiglucht'
'Rookgas'
0
I
Aan/uit-
Programma-
schakelaar
keuzeschakelaar
48
30 Inbedrijfstelling met WOLF-
regelingstoebehoren (BM)
Indien er geen regelingstoebehoren geïnstalleerd is, zie hoofdstuk „Inbedrijfstel-
ling zonder WOLF-regelingstoebehoren (BM)".
De eerste inbedrijfstelling en de bediening van de ketel, evenals de instructie
van de exploitant moet door een gekwalificeerde installateur uitgevoerd worden!
Ketel en installatie controleren op dichtheid aan de waterzijde. Als de
Let op
dichtheid aan de waterzijde niet gegarandeerd is, bestaat er een risico
op waterschade door uitvloeiend water. Gebruikelijke bedrijfsdruk in
koude toestand 1,5 - 2,0 bar.
Oliepeil in de tank controleren. De inbedrijfstellling zonder olie kan de
Let op
oliepomp beschadigen wegens drooglopen.
De installatie op dichtheid aan oliezijde controleren. Olielekkage uitslui-
ten. Als de dichtheid aan oliezijde niet gegarandeerd is, bestaat gevaar
voor de gezondheid door verontreiniging van drinkwater met olie.
Waterpeil in de sifon controleren. Wanneer het toestel werkt met een
lege sifon, bestaat er een risico op vergiftiging door het vrijkomende
rookgas.
- De onberispelijke montage van de rookgastoebehoren controleren.
Wanneer het toestel werkt met een ondicht rookgassysteem, bestaat er
een risico op verstikking of vergiftiging door het vrijkomende rookgas.
- De ommanteling monteren.
- De afsluitventielen aanvoer en retour openen.
- Olieafsluitventielen (tank, olieleiding, filter) openen.
- Schakel de verwarmingsnoodschakelaar in.
- De werkschakelaar van de regeling inschakelen.
- Kapje van linker meetopening (aanzuiglucht) verwijderen.
- Meetsonde 2 cm insteken.
-
Programmakeuzeschakelaar op de BM-module naar schoorsteenveger draaien
(lichtgevende ring knippert in een gele kleur).
-
Na een voorverluchtingstijd van ca. 25 seconden start de pomp en opent het mag-
60
40
80
20
100
°C
0
120
neetventiel. De aangezogen stookolie geraakt bij de sproeier en er wordt een vlam
gevormd.
-
Indien de oliepomp bij de eerste inbedrijfstelling tijdens de voorverluchtingstijd
niet genoeg olie transporteert, schakelt de brander naar storing.
Het starten van de brander herhalen door op de ontstoringsknop te drukken.
-
Temperatuur en CO
(hoofdstuk „Inbedrijfstellingsprotocol") noteren.
-
Bij een CO
-gehalte >0,2% zit er een lek in het rookgassysteem die moet worden
2
verholpen.
-
Schoorsteenvegerbedrijf beëindigen door de programmakeuzeschakelaar op de
bedieningsmodules naar de gewenste bedrijfsmodus te draaien.
-
Als het schoorsteenvegerbedrijf niet manueel gereset wordt, schakelt het toestel na
15 minuten automatisch naar de oorspronkelijke bedrijfsmodus terug.
-
Meetsonde eruit nemen en meetopening afsluiten. Daarbij zorgen dat de kap dicht
is.
in de aanzuiglucht meten en in het inbedrijfstellingsprotocol
