Wolf COB Montagehandleiding pagina 28
En ontwerpdocumentatie
0
I
Aan/uit-schakelaar
Controlelamp
AAN/UIT
28

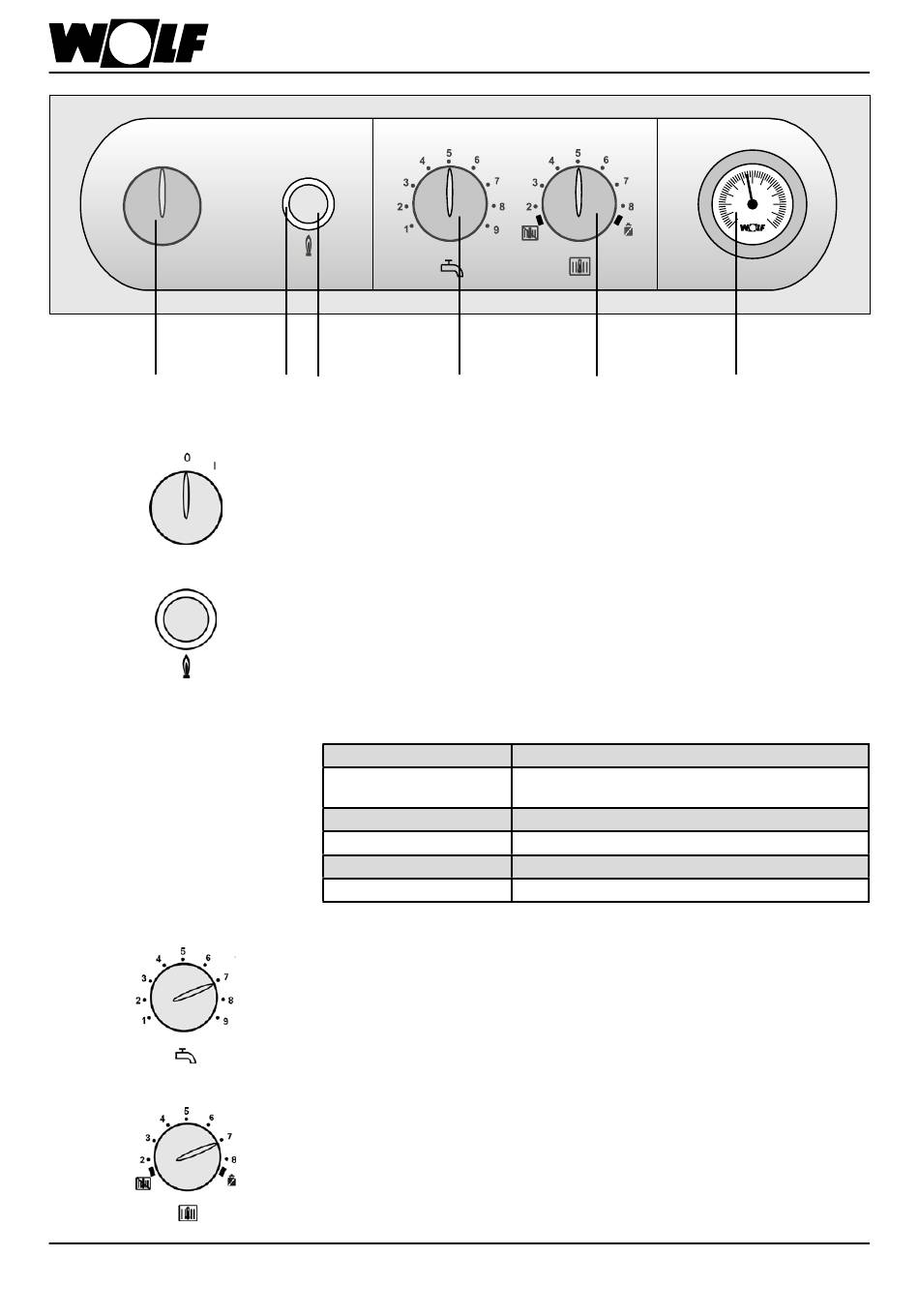

21 Regeling - Beschrijving van de
regeling
Ontstorings-
Temperatuurkeuze
en resettoets
warm water
Bedrijfsschakelaar AAN/UIT
In de positie 0 is de condensatieketel uitgeschakeld.
Ontstoring
De ontgrendeling van een storing en een nieuwe activering wordt door het indrukken van
de toets uitgevoerd. Als het takten van de ketel geblokkeerd is, wordt deze blokkering
gereset door op de toets te drukken (2 sec.)
Controlelamp voor de statusindicatie
Indicatie
Groen flikkerend
Groen ononderbroken licht
Geel flikkerend
Geel ononderbroken licht
Rood flikkerend
Temperatuurkeuze warm water
Bij oliegestookte HR-ketels in combinatie met een boilerwaterverwarmer komen de
instellingen 1-9 overeen met een boilertemperatuur van 15-65°C. In combinatie met
het gelaagd reservoir TS/ zijn temperaturen van warm water van meer dan 60°C
niet toegestaan. In combinatie met een bedieningsmodule BM heeft de instelling
geen effect op de temperatuurkeuze warm water. De temperatuurkeuze gebeurt op de
bedieningsmodule BM.
Temperatuurkeuze verwarmingswater
Instelbereik van 2 - 8 komt overeen met een in de fabriek ingestelde verwarmingswa-
tertemperatuur van 20-80°C. In combinatie met een bedieningsmodule BM heeft de
instelling geen effect op de temperatuurkeuze verwarmingswater.
Temperatuurkeuze
verwarmingswater
Omschrijving
Stand-by (bedrijfsschakelaar aan, geen warmte
gevraagd, pomp uit)
Vraag naar warmte: de pomp loopt, de brander is uit
Schoorsteenvegerwerking
Brander aan, vlam aan
Storing
60
40
80
20
100
°C
0
120
Thermometer
3062383_201805
