Lucht-/rookgasafvoerbuis

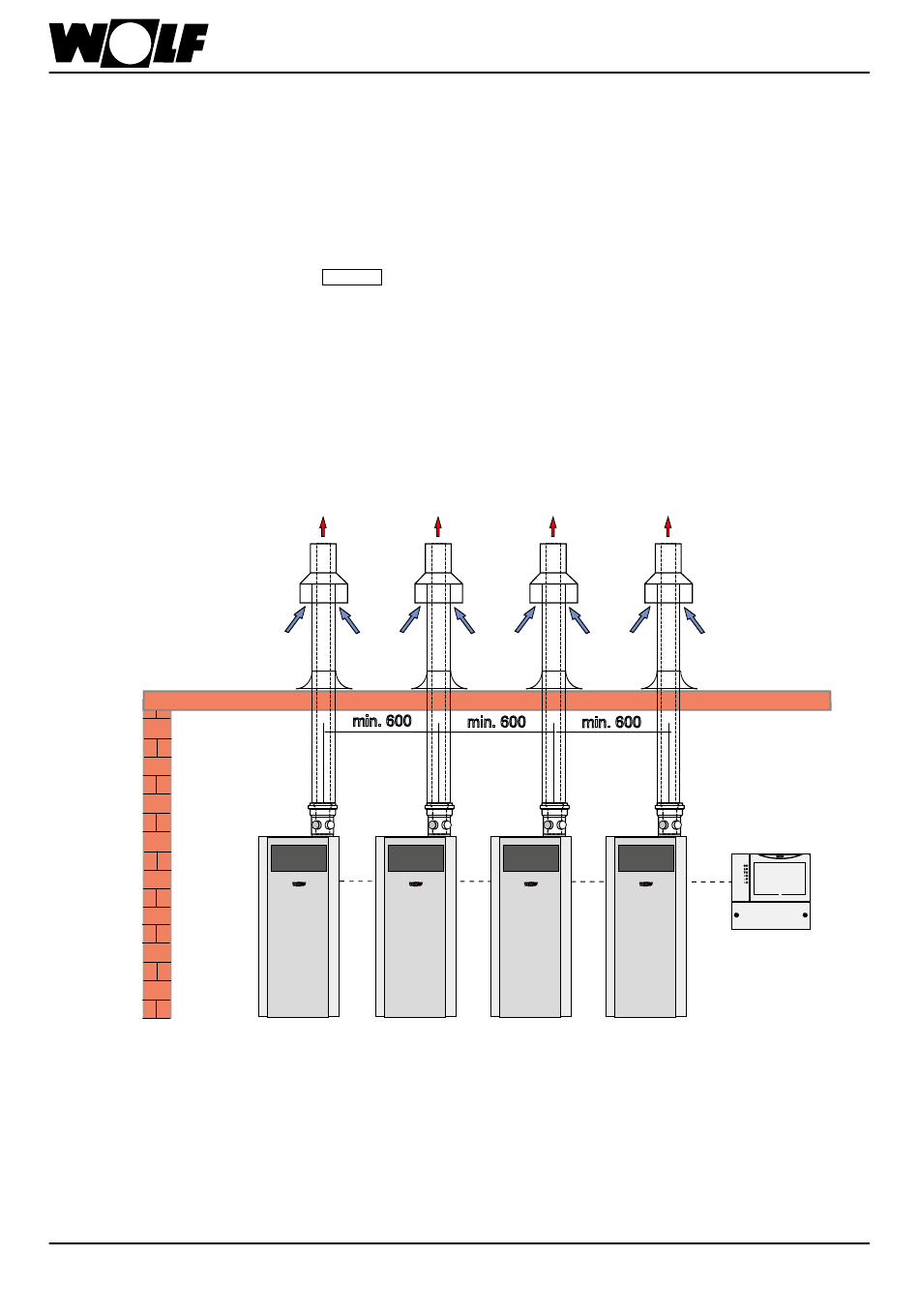

Cascadesturing met gescheiden concentrische lucht-/rookgasgeleiding verticaal type C33x
3062383_201805
25 Cascadewerking - Uitvoering
rookgasinstallatie
Oliegestookte HR-ketels met gescheiden concentrische lucht-/rookgasgeleiding DN
80/125 resp. DN 110/160 over het dak, type C33 x mogen uitsluitend worden geïn-
stalleerd op de zolderverdieping of in ruimtes waarbij het plafond tegelijkertijd als dak
dienst doet of waarbij zich boven het plafond enkel en alleen de dakconstructie bevindt.
Indien de leidingen voor de toevoer van verbrandingslucht en de afvoer van de rook-
gassen in het gebouw verdiepingen overbruggen, moeten deze buiten de opstelruimte
in een schacht worden gevoerd met een brandweerstandsduur van minstens 90 minu-
ten en bij woongebouwen van geringe hoogte van minstens 30 minuten.
Om bij meerdere naast elkaar geplaatste rookgasmondingen te ver-
Let op
hinderen dat naburige dakdoorvoeringen rookgassen terugzuigen
en daardoor functiestoringen veroorzaken, moeten de mondingen op
ongeveer dezelfde hoogte en met een afstand van minstens 600 mm
worden geplaatst.
De maximaal toelaatbare gestrekte lengte mag bij concentrische lucht-/uitlaatgasgelei-
ding met nominale breedte DN 80/125 16 m resp. DN 110/160 21 m niet overschrijden.
De berekende lengte van de lucht-/uitlaatgasgeleiding is samengesteld uit de rechte
buislengte en de lengte van de buisbochten. Een bochtstuk van 87° wordt daarbij als
1,5 m en een bochtstuk van 45° als 1 m meegerekend.
min. 600
min. 600
min. 600
KM-module
