Rookgascascade
Rookgasgeleiding met
verzamelleiding
Aantal
Installatie
Nominale diameter rookgasafvoerkanaal
Totale rookgasmassastroom
max. Rookgastemperatuur
max. werkzame bouwhoogte
De aangegeven werkzame hoogtes gelden enkel op voorwaarde dat de lengte van het rookgasafvoerkanaal tussen de afzonder-
lijke toestellen niet langer is dan 1 m en na het laatste toestel niet langer dan 2 m is. Als geodetische hoogte werd 325 m aange-
nomen. Wanneer de voorwaarden op de plaats van installatie zouden afwijken, is een afzonderlijke berekening vereist.
Cascadesturing met verzamelleiding
42
26 Cascadewerking - Uitvoering
rookgasafvoer-verzamelkanaal
Rookgascascades zijn uitsluitend geschikt voor open systemen. Ze moeten volgens
EN 13984-1 worden ontworpen.
Om te voorkomen dat er rookgassen naar buiten treden, is een rook-
gascascade enkel met gecontroleerde rookgasklep toegelaten. Vrijko-
mend rookgas kan tot verstikking of ernstige en zelfs levensgevaarlijke
vergiftiging leiden.

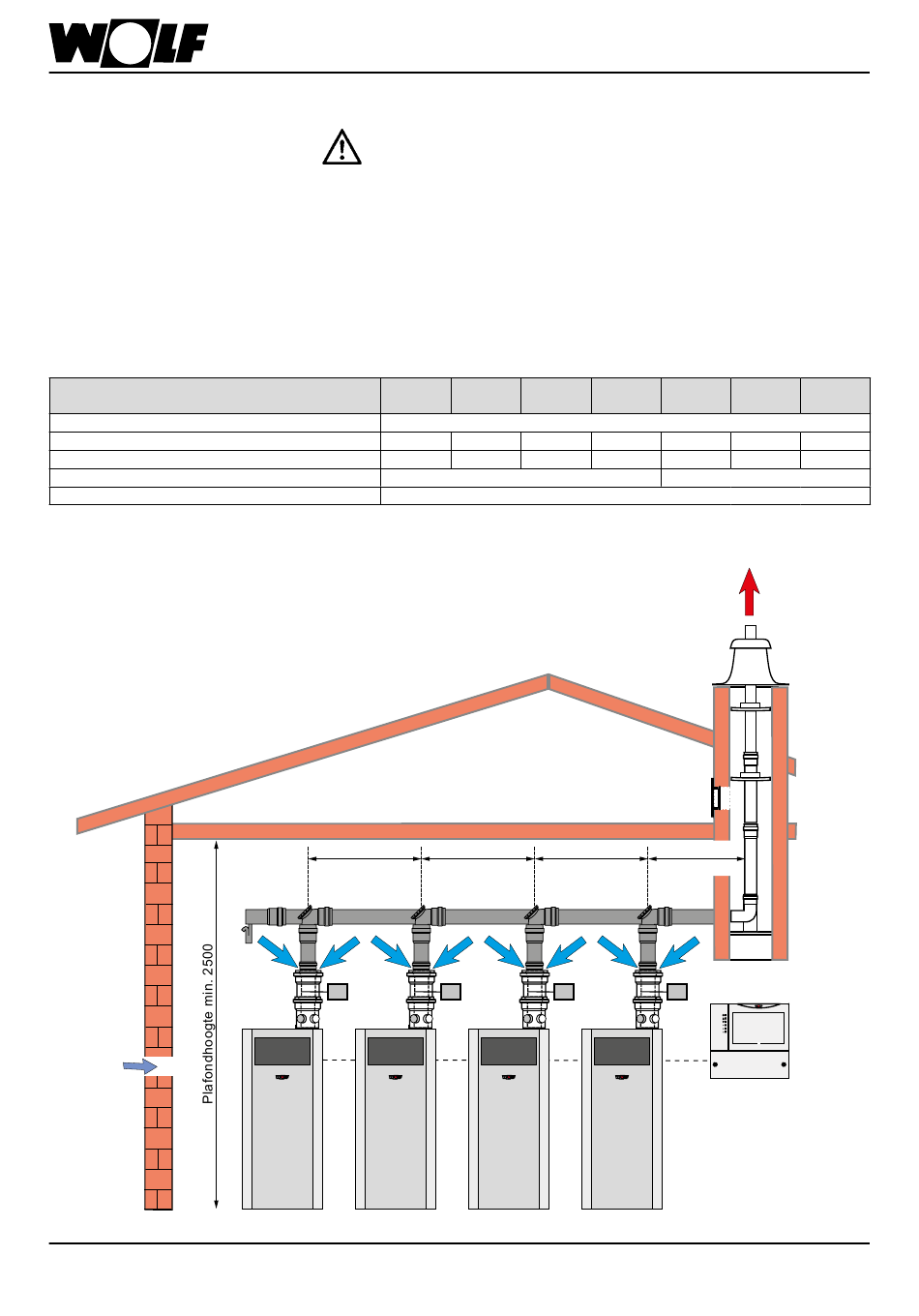

Oliegestookte HR-ketel met gemeenschappelijk rookgasafvoerkanaal - open systeem
van installatietype B23.
Bij een open systeem moet er een opening in de opstelruimte met een binnenwerkse
doorsnede van minstens 150 cm² aanwezig zijn die naar buiten voert.
De montagevoorbeelden moeten eventueel aan de voorschriften voor het bouwrecht
en aan de voorschriften voor het land in kwestie aangepast worden. Vragen omtrent
de installatie, in het bijzonder omtrent de inbouw van revisiedelen en luchttoevoer-
openingen (ontluchting boven 50 kW in het algemeen noodzakelijk), moeten met
de verantwoordelijke meester-schoorsteenveger besproken worden.
2 x
2 x
COB-29
COB-29
DN110
DN160
g/s
26,6
26,6
°C
m
min. 600
min. 600
max. 1000
max. 1000
3 x
4 x
2 x
COB-29
COB-29
COB-40
wijze B23
DN160
DN160
DN160
40,0
53,3
35,0
76
30
min. 600
min. 605
max. 1000
max. 2000
3 x
4 x
COB-40
COB-40
DN160
DN160
52,5
70,0
83
DWTK
