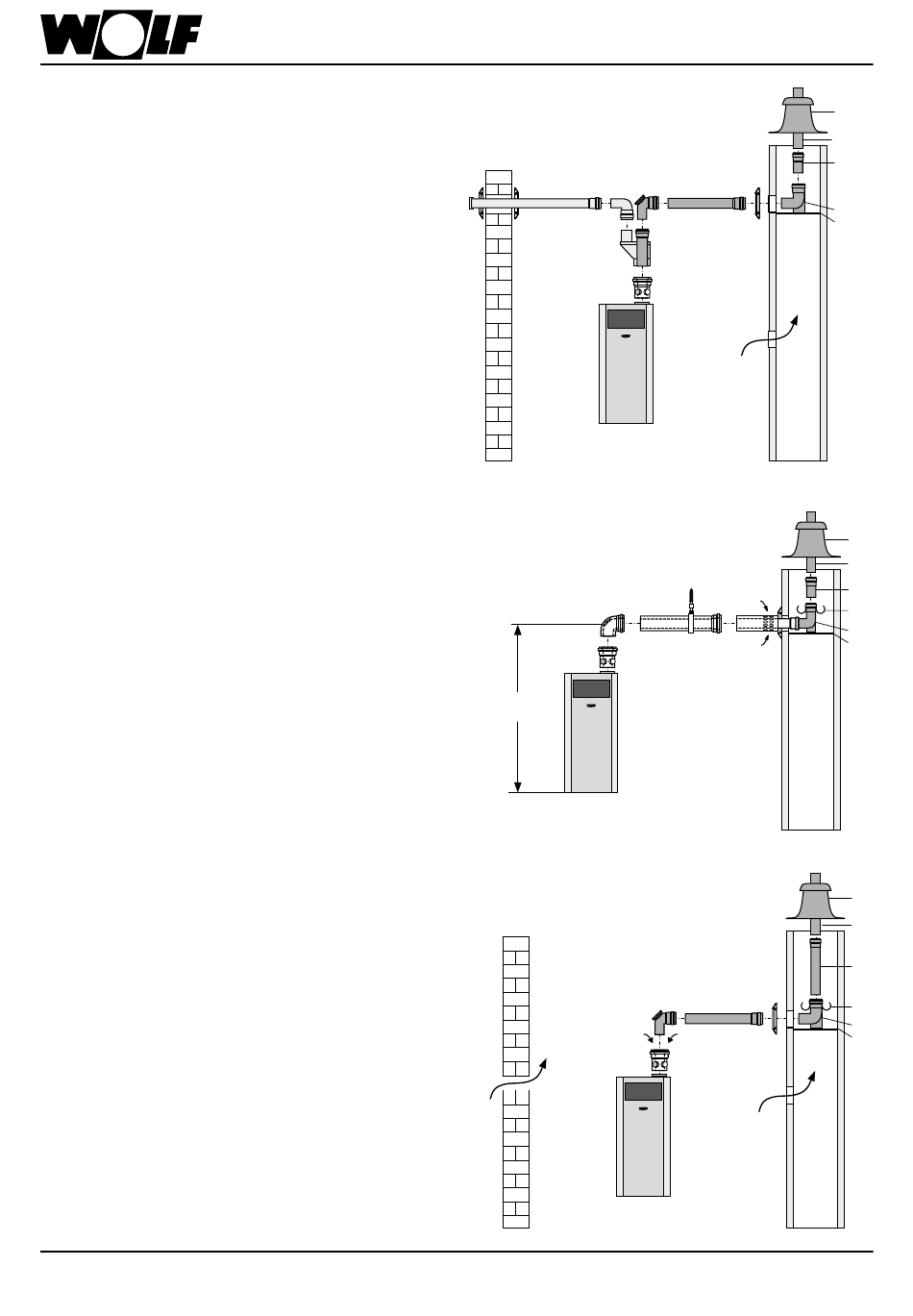

Lucht-/rookgasgeleiding gesloten systeem excentrisch
C53 (voorbeeld) DN 80 en DN 110
Lucht-/rookgasafvoerkanaal verdeler excentrisch (29) bij ge-
scheiden lucht-/rookgasgeleiding op oliegestookte HR-ketel
monteren.
De horizontale rookgasafvoerbuis moet met ongeveer 3° verval
(6 cm/m) naar het toestel gemonteerd worden. De horizontale
luchtgeleiding moet met ongeveer 3° verval naar buiten gelegd
worden – de luchtaanzuiging met windscherm uitvoeren; toege-
laten winddruk aan de luchtinlaat 90 Pa, omdat bij een hogere
winddruk de brander niet in bedrijf gaat.
Lucht-/rookgasgeleiding open systemen B23 en B33
(voorbeeld) DN 60/100, DN 80/125 en DN 110/160
1 Oliegestookte HR-ketel
2 Aansluitadapter met meetbuis voor lucht en rookgas
(bij de levering van de COB inbegrepen)
4 Lucht-/rookgasbuis
500 mm
1000 mm
2000 mm
5 Afstandklem (enkel indien nodig)
10 Revisiestuk 87°
16 Rozet
22 Aansluiting op
rookgasschoorsteen B33
Lengte 250 mm met luchtopening
23 Draagrail
24 Steunbocht 87°
25 Afstandhouder
26 PP-rookgasbuis
500 mm
1000 mm
2000 mm
27 Schachtafdekking
29 Lucht-/rookgasbuisverdeler
30 Luchtaanzuigbuis
31 Bochtstuk 87°
32 Bochtstuk 87° met revisieopening
33 PP-mondingsstuk
3062383_201805
36 Ontwerpaanwijzingen
16
ca.1500 mm (COB-15/20/29)
ca.1700 mm (COB-40)
16
30
31
32
33
29
2
1
Spouwventilatie
C53
4
10
2
1
Spouwventilatie
B33
32
2
1
Spouwventilatie
B23
27
33
26
26
16
24
23
27
33
26
5
22
16
25
24
23
27
33
26
26
16
25
24
23
