Het wijzigen resp. weergeven van de regelingsparameters is enkel mogelijk via het eBus-compatibele WOLF-regelings-
toebehoren. De montage en arbeidsstappen zijn in de bedieningshandleiding van het respectieve toebehoren te vinden.

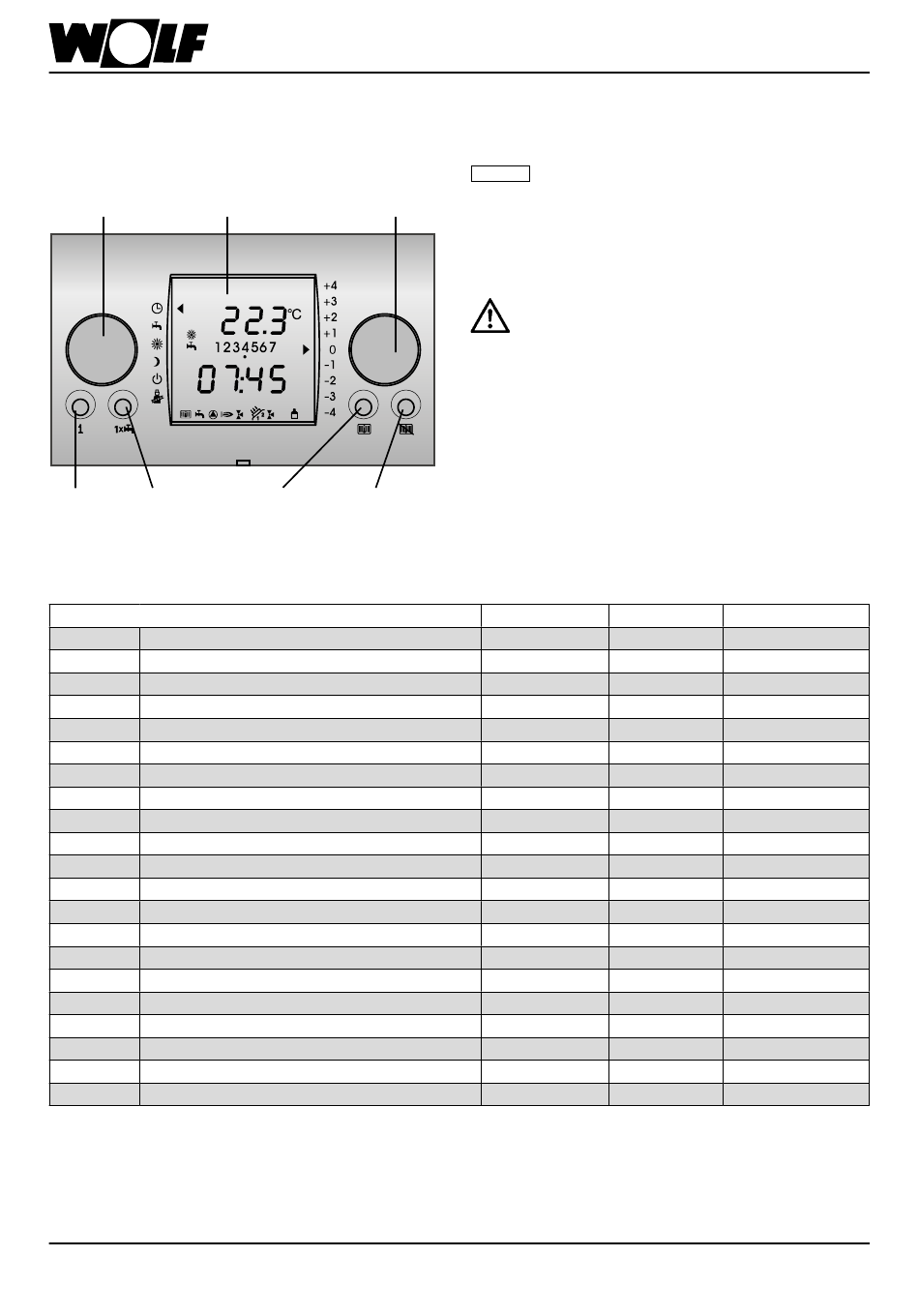

Bedieningsmodule BM
Linker draaiknop
Programmakeuze
Display
Infotoets
Toets „Eenmalige
boilerlading"
Parameteroverzicht / instelprotocol
(instelling en functie op de volgende pagina's)
Parameter
A09
Vorstbeveiligingsgrens
A10
Warmwater-parallelbedrijf
A14
Maximale warmwatertemperatuur
HG00
Aanpassing van de buislengte
HG01
Schakelverschil brander
HG06
Pompmodus
HG07
Nalooptijd ketelcircuitpomp
HG08
Maximaalbegrenzing ketelcircuit TV-max
HG09
Brandercyclusblokkering
HG13
Parametreerbare ingang E1
HG14
Parametreerbare uitgang A1
HG15
Voorraadvathysterese
HG16
Zonder functie
HG17
Zonder functie
HG19
Nalooptijd boilerlaadpomp
HG20
max. boilerlaadtijd
HG21
Minimale keteltemperatuur TK-min.
HG22
Maximum keteltemperatuur TK-max.
HG25
Ket.overtemp bij boil.lading
HG28
Brandermodus
HG31
Spertijd branderfase 2
Door op de rechtse draaiknop te drukken, komt men op het tweede bedieningsniveau waarin men de menuniveaus kan selecteren
die in het overzicht worden voorgesteld door in de richting van de wijzers van de klok aan de rechtse draaiknop te draaien.
Door de infotoets in te drukken, kan men terug naar de standaard weergave gaan, om het even in welk submenu u zich bevindt.
Als er langer dan een minuut geen instelling werd gedaan, gaat men ook automatisch naar de standaard weergave.
Alle beschikbare reële/insteltemperaturen, branderstarts en bedrijfsuren evenals andere installatiewaarden kunnen worden
weergegeven. Deze opvraag is identiek aan de „Infotoets".
30
22 Regeling - Regelingsparameters
aangeven / veranderen
Rechter draaiknop
Temperatuurkeuze
Toets
Toets „Verlagen"
„Verwarmen"
Veranderingen mogen enkel door een erkend
Let op
gespecialiseerd bedrijf of door de WOLF-klan-
tendienst worden uitgevoerd. Foutieve instel-
lingen kunnen schade en defecten aan de ketel
veroorzaken.
Om een beschadiging van de volledige verwar-
mingsinstallatie te vermijden moet bij buiten-
temperaturen (onder -12 °C) de nachtverlaging
geannuleerd worden. Indien dit niet wordt na-
geleefd, kan een verhoogde ijsvorming aan de
rookgasmonding optreden. Door loskomende
ijsbrokken kunnen personen verwondingen op-
lopen en voorwerpen beschadigd raken.
A.:
- Parameters van de installatie
HG.: - Parameters van het verwarmingstoestel
Instelbereik
Fabrieksinstell.
-20 tot +10 °C
0 / 1
60 tot 80°C
1 tot 5
5 tot 20K
0 tot 3
0 tot 30min
40 tot 90°C
1 tot 30min
1 tot 11
0 tot 14
1 tot 30K
0 tot 10min
0 tot 5h
20 tot 90 °C
50 tot 90°C
0 tot 40K
1 tot 5
0 tot 40min
Individueel inst.
+2°C
0
65°C
3
10K
0
4min
75°C
10min
1
0
5K
5min
2h
20°C
80°C
10K
2
10min
