Wolf COB Montagehandleiding pagina 58
En ontwerpdocumentatie

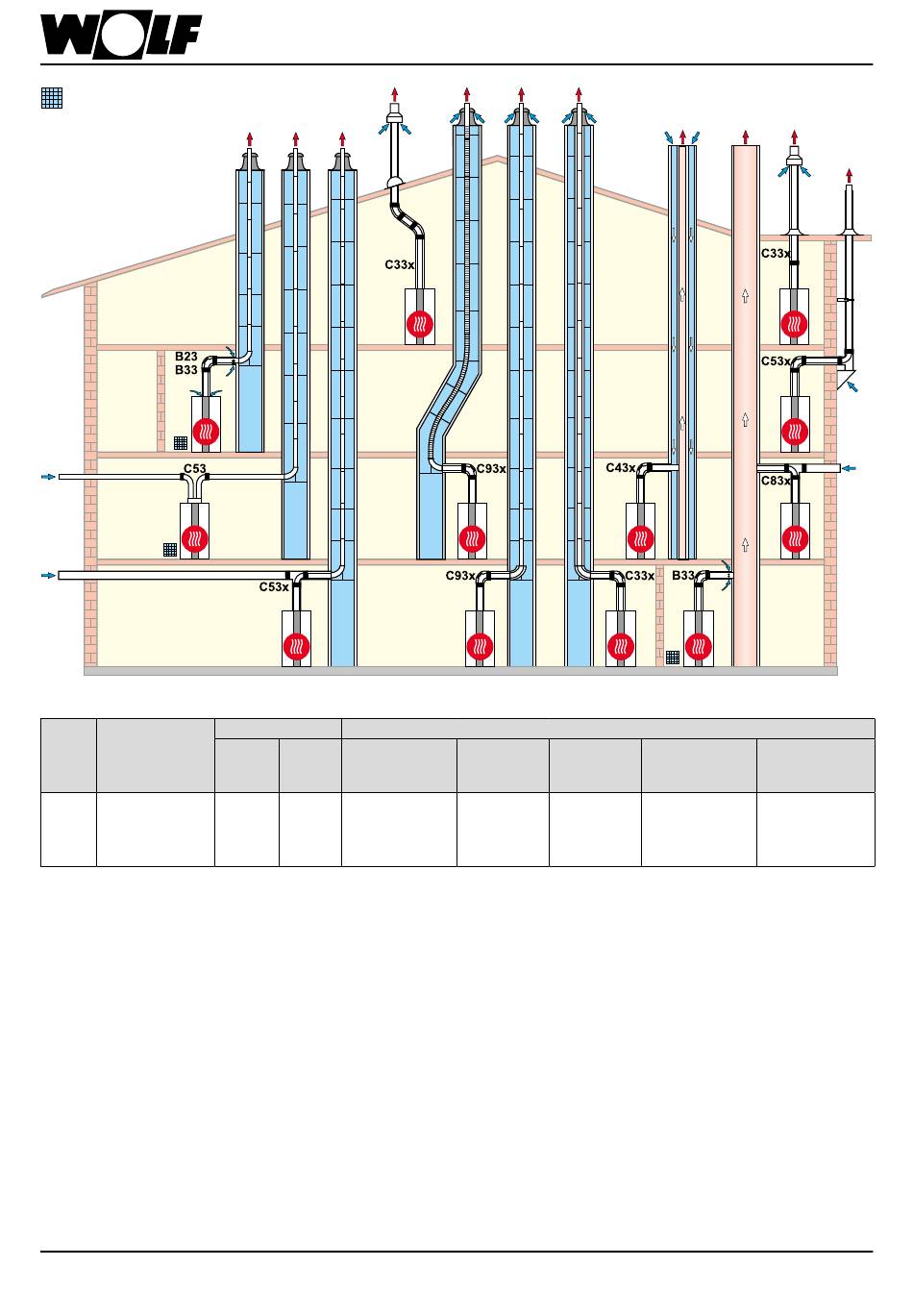

Beluchting bij B23, B33, C53 tot stand brengen
Aansluittypes
Ketel
Toesteltype
1), 2), 3)
Type
COB-
B23, B33, C33x,
C43x, C53,
15/20/
C53x, C63x,
C83x, C93x
29/40
Bij aanduiding 'x' zijn alle delen van de rookgasafvoerbuis omspoeld met verbrandingslucht en voldoen aan verhoogde dichtheidsvereisten.
1)
Bij type B23, B33 wordt de verbrandingslucht uit de installatieplaats genomen (open systeem).
2)
Bij type C wordt de verbrandingslucht via een gesloten systeem uit de open lucht aangevoerd (onafhankelijk van de omgevingsruimte)
De volgende lucht-/rookgasgeleidingen of rookgasafvoerkanalen met de CE-toelating CE-0036-CPD-9169003 mogen worden
ingezet (zie ook tabel Lucht-/rookgasgeleiding):
● Rookgasafvoerbuis DN60
● Concentrische lucht-/rookgasleiding DN60/100
● Rookgasleiding flexibel DN60
● Rookgasafvoerkanaal DN 80
● Concentrische lucht-/uitlaatgasgeleiding DN 80/125
● Concentrische lucht-/rookgasgeleiding (op de gevel) DN 80/125
● Rookgasafvoerkanaal flexibel DN 83
● Rookgasleiding DN 110
● Rookgasleiding flexibel DN 110
● Concentrische lucht-/rookgasleiding DN 110/160
● Rookgasleiding DN 160 (voor cascadebedrijf)
De vereiste markeringsbordjes en keuringscertificaten zijn bij het WOLF-toebehoren meegeleverd.
De bij het toebehoren gevoegde montageaanwijzingen moeten eveneens in acht genomen worden.
