Pompmodus
Parameter HG06
HG06
0
Fabrieksinstelling: 0
Instelbereik: 0 / 1 / 2
ZUP
= Aanvoerpomp
SPL
= Voorraadvatlaadpomp
SF
= Boilervoeler
SAF
= verzamelaarvoeler
KF
= Ketelvoeler
MKP = Mengcircuitpomp
M
= Mengcircuit servomotor
MM
= Mengklepmodule
SPL
= Voorraadvatlaadpomp
PLP
= Bufferlaadpomp
SF
= Boilervoeler
SAF
= verzamelaarvoeler
KF
= Ketelvoeler
MKP = Mengcircuitpomp
M
= Mengcircuit servomotor
MM
= Mengklepmodule
3062383_201805
23 Vakmanniveau - parameters
Pompmodus 0:
Verwarmingscircuitpomp bij verwarmingsinstallaties zonder
cascadeschakeling en zonder hydraulische wissel
Als er warmte wordt gevraagd, draait de verwarmingscircuitpomp constant. Bij
boilervoorrang wordt de verwarmingscircuitpomp tijdens de boilerlading uitgeschakeld.
Pompmodus 1 (HG13 = 1; zonder verzamelaarvoeler aan ingang E1):
Geen direct verwarmingscircuit op de oliegestookte HR-ketel aangesloten
Alle instellingen voor het verwarmingscircuit zijn verdwenen.
Verwarmingscircuits worden via afzonderlijke mengmodules (toebehoren) aangestuurd.
Bij cascade-installaties wordt de verwarmingscircuitpomp in combinatie met een
cascademodule de aanvoerpomp
Pompmodus 1 (HG13 = 7; met verzamelaarvoeler aan ingang E1):
Aanvoerpomp bij verwarmingsinstallaties met hydraulische wissel of buffer
Verwarmingscircuitpomp wordt aanvoerpomp.
De verzamelaarvoeler werkt zowel op de verwarmingswerking in alsook op de boiler-
lading. De aanvoerpomp draait enkel bij warmtevraag. Nalopen van de pomp conform
parameter HG07.

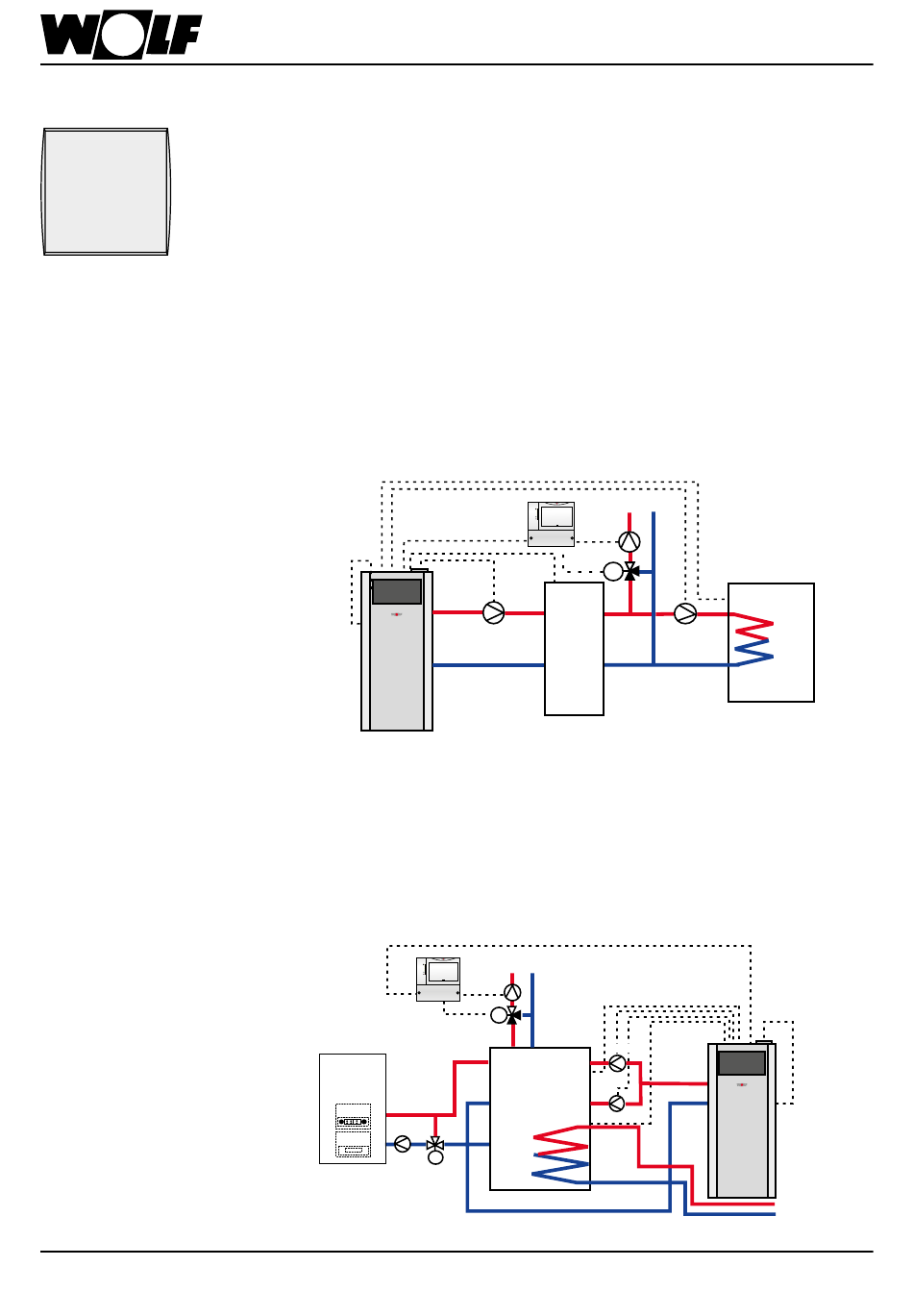

Hydraulisch schema:
KF
ZUP
Oliegestookte HR-ketel
Pompmodus 2 (HG13 = 7; met verzamelaarvoeler aan ingang E1):
Bufferlaadpomp voor BSP-boiler
Verwarmingscircuitpomp wordt bufferlaadpomp.
De verzamelsonde (buffer) werkt enkel in op het verwarmingsbedrijf. Bij boilerlading
wordt er op de interne ketelsonde geregeld. De bufferlaadpomp draait enkel op vraag
van de brander in verwarmingsbedrijf. Nalopen van de pomp conform parameter HG07.
Hydraulisch schema:
MKP
MM
Houtketel
J
MM
MKP
SAF
M
Hydrau-
lische
wissel
of §
Buffer
M
SPL
Buffervat
SF
PLP
SAF
SF
Boiler
SPL
KF
Oliegestookte
HR-ketel
Aansluiting solarinstallatie
