Algemene aanwijzingen
De installatie mag enkel door een erkende
elektro-installatiebedrijf uitgevoerd worden. De
VDE-voorschriften en de plaatselijke voorschrif-
ten van de energiebedrijven moeten in acht ge-
nomen worden.
De voedingsklemmen van het toestel staan ook
bij uitgeschakelde aan/uit-schakelaar nog altijd
onder spanning.
Voor het vervangen van een zekering moet de
ketel van het net worden gescheiden! Via de aan/
uit-schakelaar op het toestel vindt geen scheiding
van het net plaats! Gevaar, elektrische compo-
nenten staan onder spanning! Nooit elektrische
componenten of contacten aanraken wanneer de
ketel niet van het net gescheiden is. Er bestaat
levensgevaar!

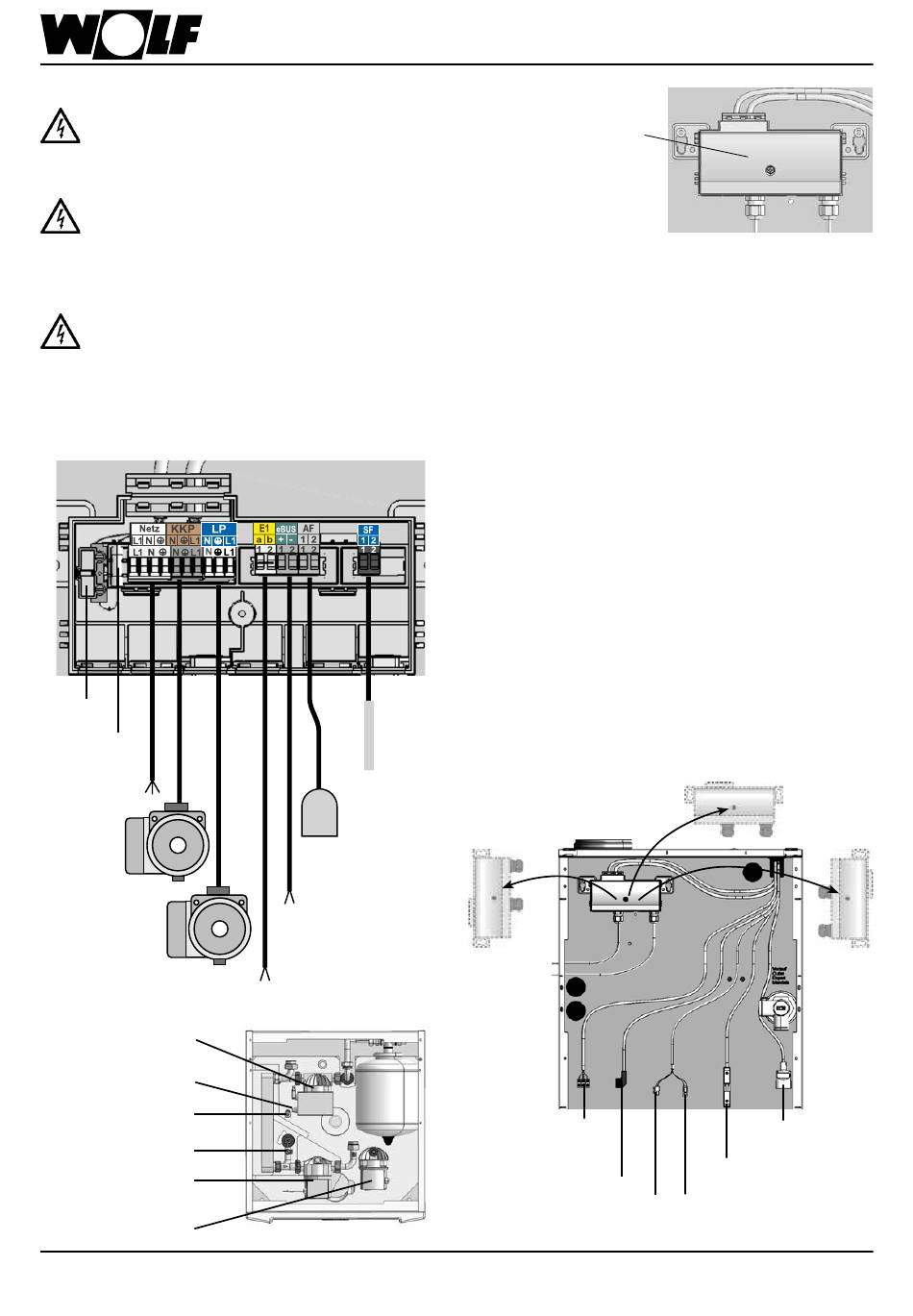

Zekering
M 5A
Reserve-
zekering
Net
230V/50Hz
Verwarmings-
circuitpomp
Boilerlaadpomp
Laadpomp gelaagd
buffervat
Stuursignaal
Laadpomp gelaagd
buffervat
Boilervoeler
Laadvoeler gelaagd
buffervat
Voorraadvatlaadpomp
Uitgang A1 op circulatie
3062383_201805
20 Elektrische aansluiting
Boilervoeler
Buitenvoeler
eBus-verbinding
met 2 draden
Parametreerbare ingang E1
(24V), potentiaalvrij
Bij aansluiting brug a/b
verwijderen
Elektrische
aansluitkast:
Elektrische aansluitkast
De elektroaansluitkast is in de leveringstoestand op de achter-
kant van de ketel gemonteerd.
De elektrische aansluitkast uit de houder trekken. De elektri-
sche aansluitkast kan rechts of links naast het toestel aan de
wand worden gemonteerd. De regel-, stuur- en veiligheidsin-
richtingen zijn volledig bekabeld en getest.
Netaansluiting
Bij vaste aansluiting moet het net via een scheidingsinrichting
(bijv. zekering, verwarmingsnoodschakelaar) met minstens
3 mm contactafstand aangesloten worden. Aansluitkabel flexibel,
3x1,0 mm² of stijf, max. 3x1,5 mm².
De maximale stroombelastbaarheid van de uitgangen bedraagt
2A, in totaal mag 5A echter niet worden overschreden.
Montageaanwijzing elektroaansluiting
Installatie voor het openen spanningsvrij schakelen.
De elektrische aansluitkast uit de houder trekken.
Elektrische aansluitkast openen.
Trekontlasting in de inlegdelen schroeven.
Aansluitkabel ca. 70mm afstrippen.
Kabel door de trekontlasting schuiven en trekontlasting vast-
schroeven.
Overeenkomstige aders op de Rast5-stekker aansluiten.
Inlegdelen opnieuw in de aansluitkastbehuizing steken.
Rast5-stekker insteken
Deksel monteren
Parametreerbare
Uitgang A1
(230VAC; 200VA)
Laadpomp gelaagd buffervat TS
Stuursignaal
Laadpomp gelaagd buffervat
Netstekker condens-
aatpomp max. 2 A
Alarmschakelaar
Condensaatpomp
Laadvoeler gelaagd
buffervat
