Aansluiting op vochtongevoelige rookgassystemen art
B23 voor open systemen
De horizontale rookgasafvoerbuis mag niet langer dan 3 m
zijn. De rookgasschoorsteen moet door CE zijn toegelaten.
Aansluiting op vochtongevoelige rookgassystemen art
B33 voor open systemen
De horizontale lucht-/rookgasgeleiding mag bij installatie op
een rookgasschoorsteen niet meer dan 3 m lang zijn.
De rookgasschoorsteen moet door CE zijn toegelaten.
Het aansluitstuk moet, indien nodig, bij de fabrikant van de
schoorsteen aangeschaft worden.
De luchtopeningen naar de opstellingsruimte moeten volle-
dig vrij zijn.
Aansluiting op vochtongevoelige lucht-/rookgasschoor-
steen type C43x (LAS)
De horizontale lucht-/rookgasgeleiding mag bij installatie op
een lucht-/rookgasschoorsteen niet meer dan 3 m lang zijn.
De lucht-/rookgasschoorsteen moet CE-goedgekeurd zijn.

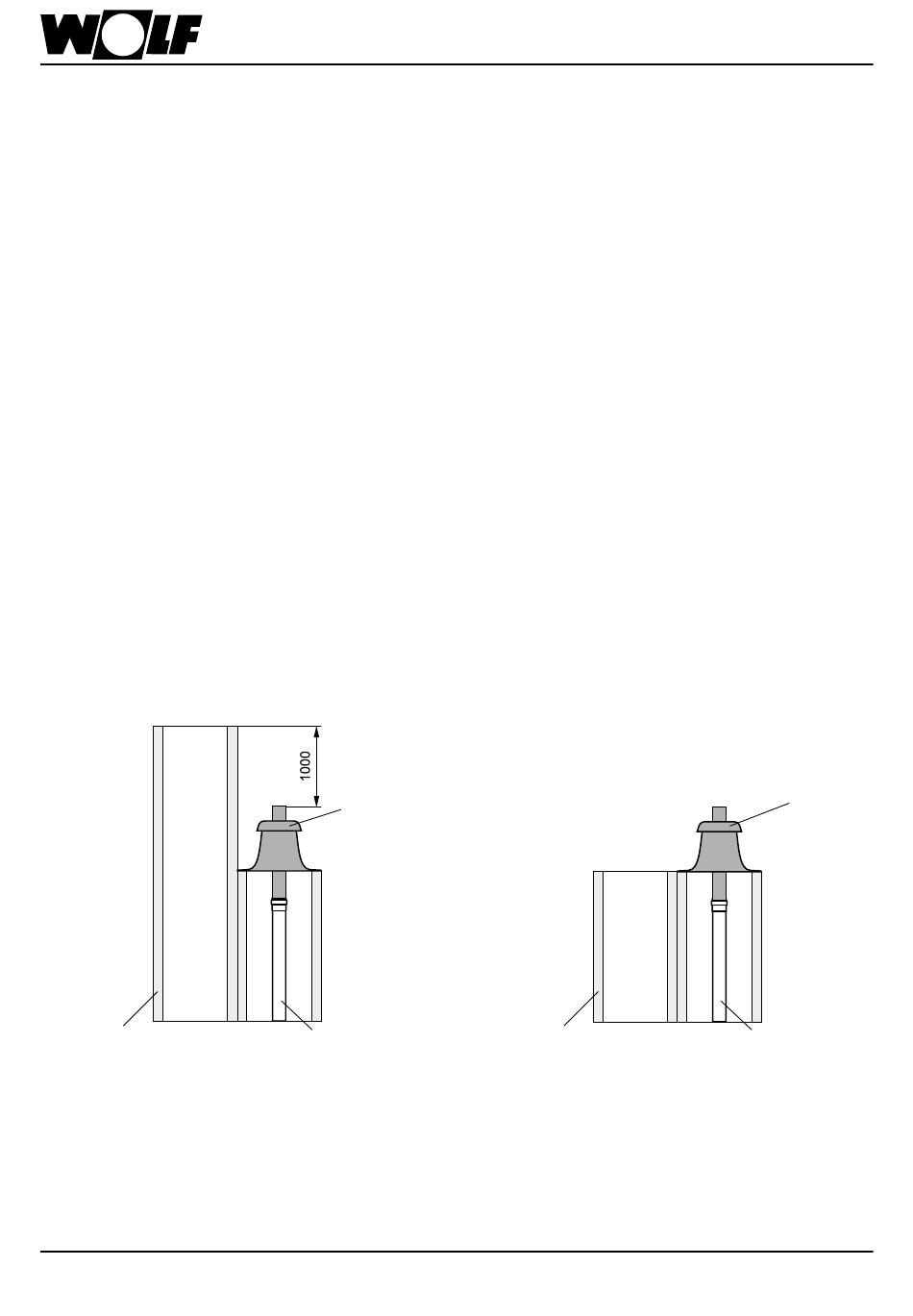

Aansluiting op vochtongevoelige rookgasafvoerkanaal op schoorstenen met twee of meer trekken (schacht)
schoorsteen
T400
Geschikt voor open en gesloten systemen
De vereisten van de norm DIN 18160-1, bijlage 3 zijn van kracht.
Voor de installatie moet de verantwoordelijke installateur geïnformeerd worden.
3062383_201805
36 Ontwerpaanwijzingen
Schachtafdekking
uit WOLF-leve-
ringsprogramma
Systeem uit polypropyleen
tot 120 °C, CE-goedkeuring
Aansluiting op vochtongevoelige rookgasafvoerbuis typen
C53, C83x, gesloten systeem
De horizontale rookgasafvoerbuis mag niet langer dan 3 m
zijn. Voor de horizontale luchttoevoerleiding wordt een maximale
lengte van 3m aanbevolen. De bijzondere eisen voor rookgas-
afvoerkanalen die niet met verbrandingslucht omspoeld zijn
conform de specifieke stookverordening van het land moeten
in acht worden genomen.
Aansluiting op een niet met de olieketel gekeurde verbran-
dingsluchttoevoer- en rookgasgeleiding type C63x
Originele WOLF-onderdelen zijn jarenlang geoptimaliseerd en
zijn op de WOLF-oliecondensatieketel afgestemd. Bij alleen
CE-goedgekeurde externe systemen, is de installateur zelf voor
het correcte aanleggen en het probleemloze functioneren ver-
antwoordelijk. Voor storingen of materiaal- en personenschaden
die door foutieve leidinglengtes, te grote drukverliezen, voor-
tijdige slijtage met rookgas- en condensaatlekkages of slecht
functioneren b.v. door losgekomen componenten veroorzaakt
worden, kan met alleen CE-/DIBT-toegelaten systemen van
andere leveranciers geen aansprakelijkheid aanvaard worden.
De horizontale lucht-/rookgasafvoerbuis mag bij de installatie
op een verbrandingsluchttoevoer- en rookgasafvoerbuis niet
meer dan 3 m lang zijn.
Wanneer de verbrandingslucht uit de schacht genomen wordt
moet deze vrij van verontreinigingen zijn.
schoorsteen
T400
Alleen geschikt voor open systemen
Schachtafdekking volledig
uit roestvast staal uit het
WOLF-leveringsprogramma
Systeem uit polypropyleen
tot 120 °C, CE-goedkeuring
