Wolf COB Montagehandleiding pagina 61
En ontwerpdocumentatie

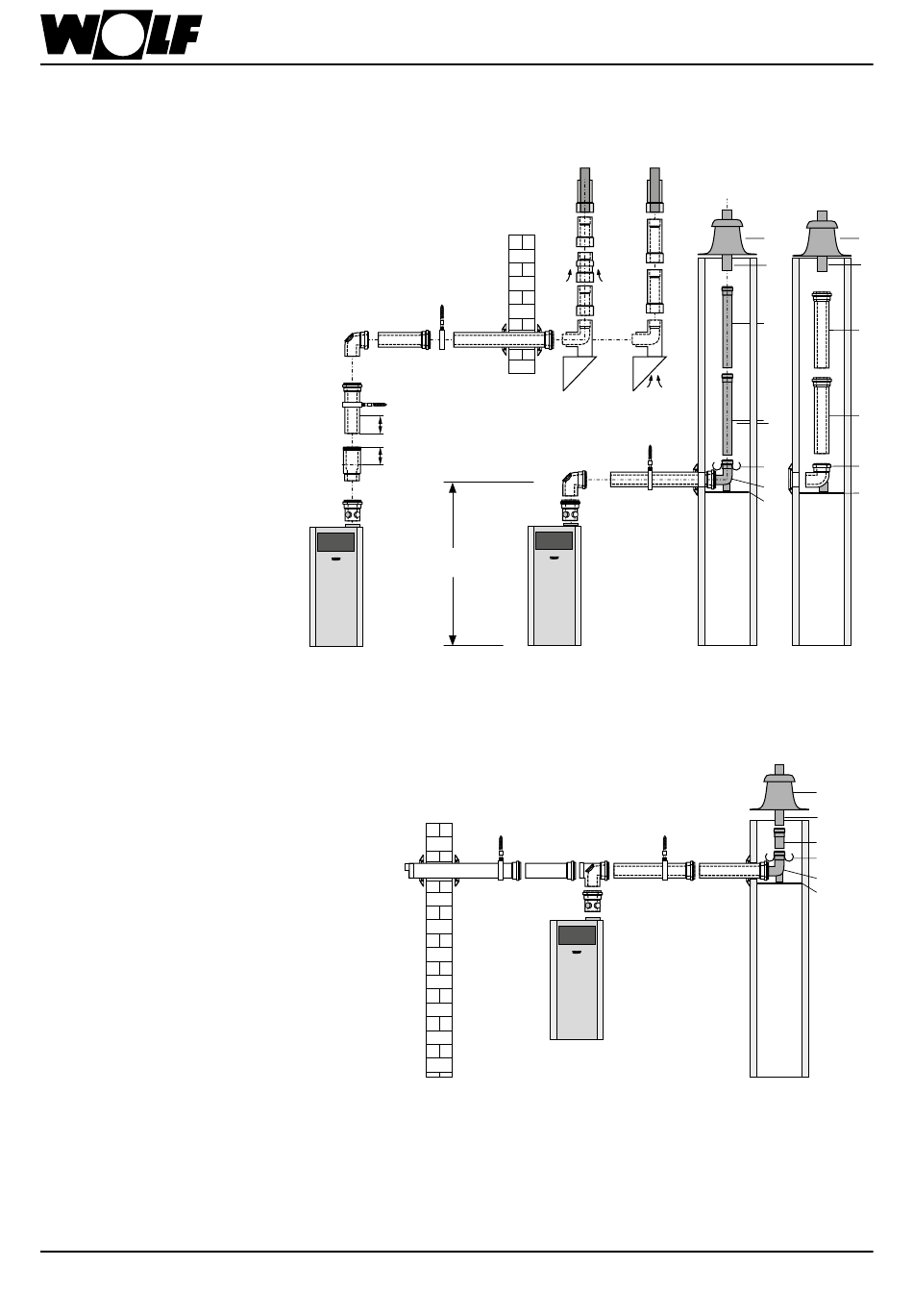

Lucht-/rookgasgeleiding (gesloten systeem) concentrisch C33x, C93x en rookgasafvoerkanaal aan de
gevel C53x (voorbeelden) DN 60/100, DN 80/125 en DN 110/160
1 Oliegestookte HR-ketel
2 Aansluitadapter met meetbuis
voor lucht en rookgas (bij de
levering van de COB inbegrepen)
4 Lucht-/rookgasbuis
500 mm
1000 mm
2000 mm
5 Afstandbeugel
7 Lucht-/rookgasgeleiding
verticaal Dakdoorvoering voor plat
of hellend dak
8 Scheidingsinrichting
(schuifmof) indien vereist
10 Revisiestuk 87°
11 Bochtstuk 87°
16 Rozet
17 Buitenwandaansluiting met aan
beide kanten effen uiteinden aan
de luchtbuis
18 Lucht-/rookgasbuis gevel
19 Luchttoevoerstuk
20 Mondingsstuk gevel
21 Dakdoorvoer gevel
23 Draagrail
24 Steunbocht 87°
25 Afstandhouder
26 PP-rookgasbuis
500 mm
1000 mm
2000 mm
27 Schachtafdekking
28 Luchtbuis
29 Luchtaanzuigbuis
33 PP-mondingsstuk
3062383_201805
36 Ontwerpaanwijzingen
10
4
5
4
4
5
Rookgasafvoerbuis op de gevel
S
S
8
2
ca.1500 mm (COB-15/20/29)
ca.1700 mm (COB-40)
1
C53x
16
16
29
De horizontale rookgasafvoerbuis moet met ongeveer 3° verval (6 cm/m) naar het toe-
stel gemonteerd worden. De horizontale luchtgeleiding moet met ongeveer 3° verval
naar buiten gelegd worden – de luchtaanzuiging met windscherm uitvoeren; toegelaten
winddruk aan de luchtinlaat 90 Pa, omdat bij een hogere winddruk de brander niet in
bedrijf gaat. In de schoorsteenschacht kan na het steunbochtstuk (24) een stijf en flexibel
rookgasafvoerkanaal worden aangesloten.
20
20
18
18
19
18
18
16
16
17
17
10
4
5
2
1
C33x, C93x
5
28
10
4
2
1
C53 x
27
33
26
26
16
16
25
24
23
27
33
26
5
4
16
25
24
23
27
33
4
4
11
23
