1. Stekker met 3 bussen
(straalpompklep)
2. Straalpompklep
3. Spuitboomkleppen
2.
Verwijder de straalpompconnector van de
hoofdkabelboom van de 3-polige connector van
de straalpompklep
De pomp van de tankspoelset
afkoppelen
1.
Druk aan de achterzijde van de machine de
zijden van het deksel van de spoelpomp samen
en til het deksel op tot de lipjes van het deksel
loskomen van de sleuven in de zittingplaat, en
verwijder het deksel van de machine
2.
Koppel de stekker met 6 pinnen van de
kabelboom van de spoelpomp af van de stekker
met 6 bussen van de achterste hoofdkabelboom
(Figuur
14).

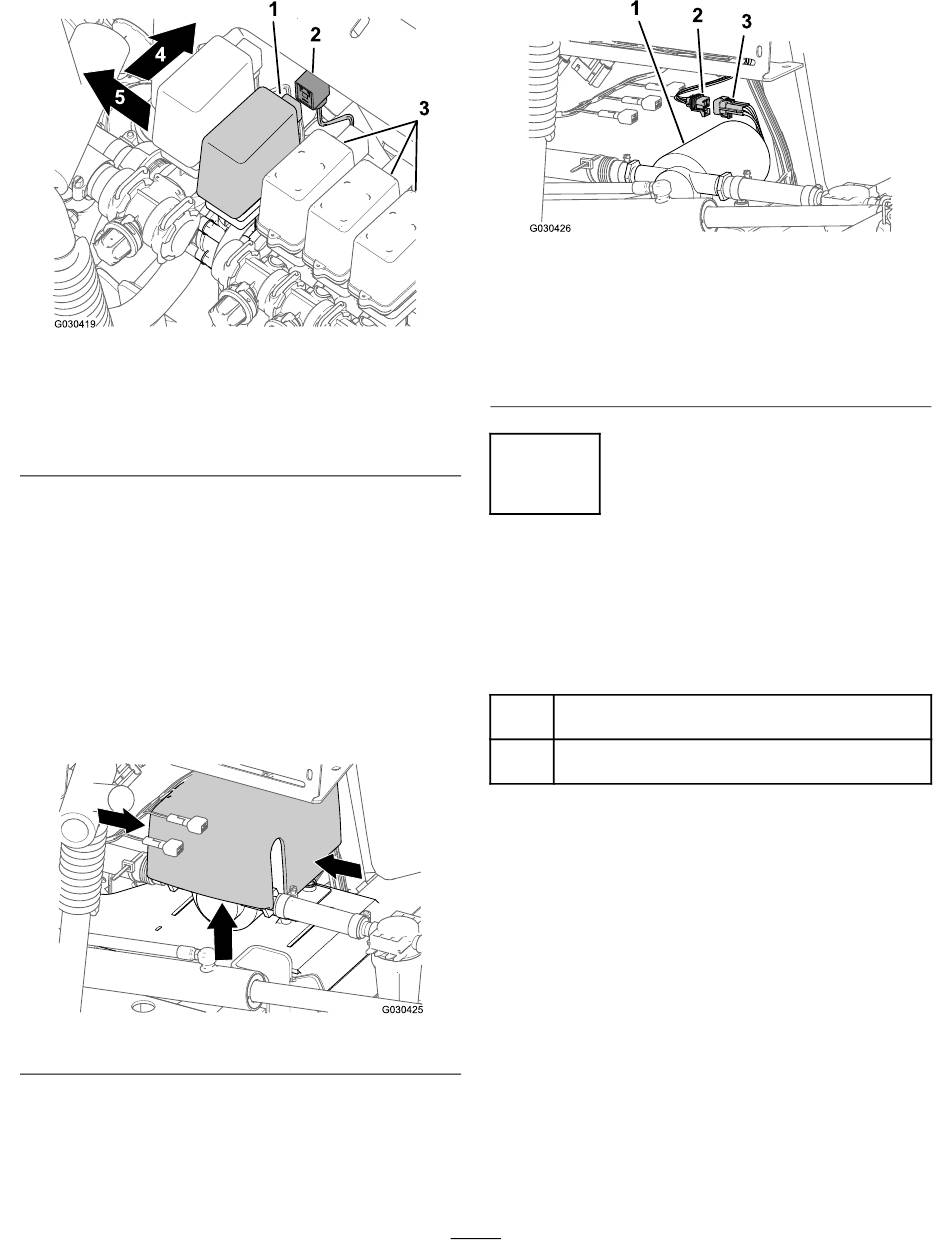

Figuur 12
4. Voorkant van machine
5. Links
(Figuur
12).
(Figuur
Figuur 13
1. Spoelpomp
g030419
2. Stekker met 6
bussen (achterste
hoofdkabelboom)
4
Loskoppelen van de
optionele handspuit of
elektrische slanghaspel
Benodigde onderdelen voor deze stap:
Schakelaarplug (elektrische slanghaspel – Toro
2
onderdeelnummer 99-7420)
13).
Schakelaarplug (meedraaiende slanghaspel – Toro
1
onderdeelnummer 99-7420)
Verwijderen van de drukregeling
en aan/uit-schakelaars
1.
Bij de bedieningskast van de elektrische
slanghaspel: verwijder de 4 schroeven van
het deksel en neem dit voorzichtig van de
bedieningskast af
g030425
12
Figuur 14
3. Stekker met 6 pinnen
(kabelboom van
spoelpomp)
(Figuur
15).
g030426
