De meedraaiende slanghaspel
loskoppelen
1.
Zoek achteraan de machine de kabelboom voor
de elektrische slanghaspel aan de achterzijde
van de spuittank

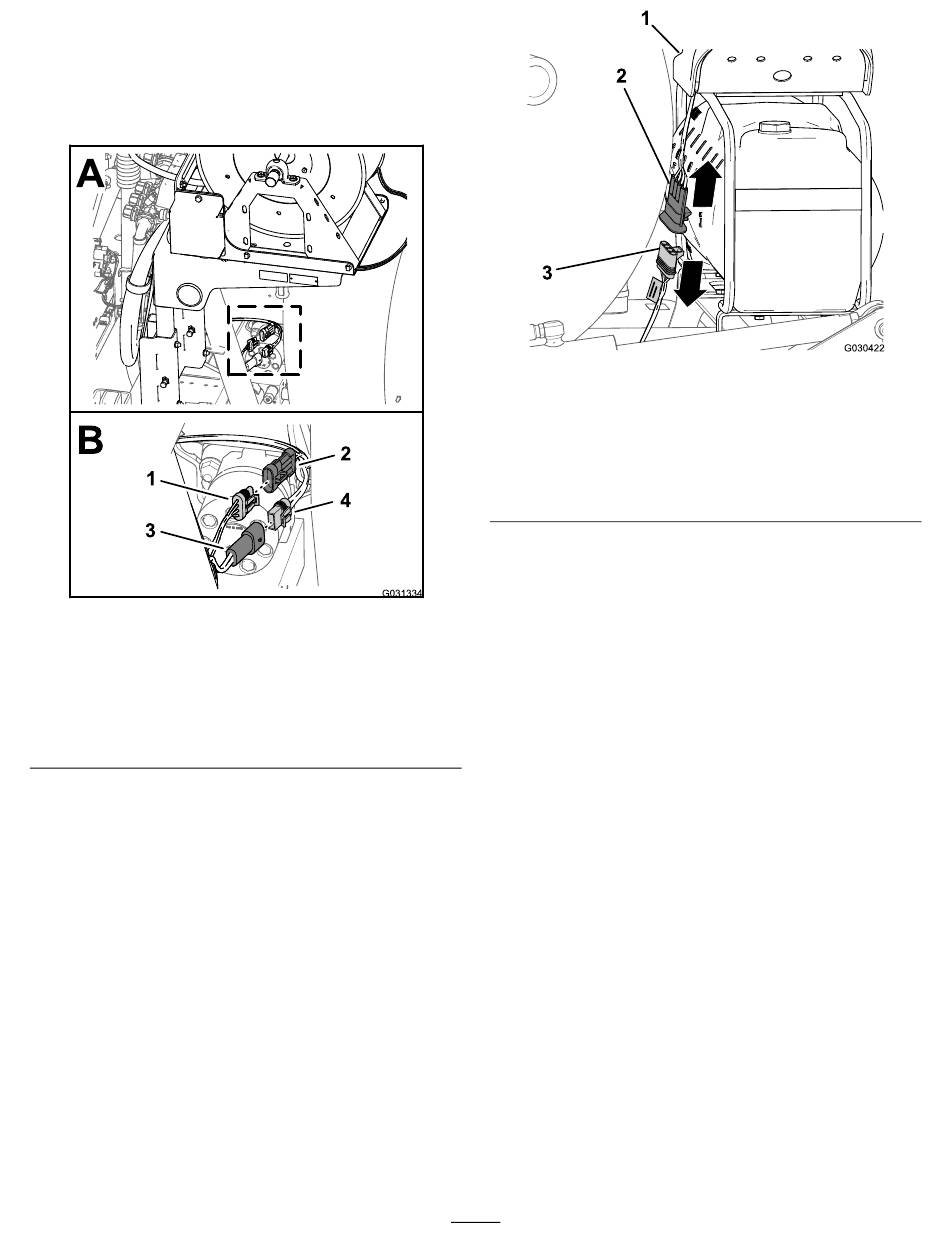

Figuur 10
1. Stekker met 3
bussen (achterste
hoofdkabelboom)
2. Stekker met 3 pinnen
(kabelboom – elektrische
slanghaspel)
2.
Maak de stekker met 2 bussen van de
kabelboom voor de elektrische slanghaspel los
van de stekker met 2 pinnen van de achterste
hoofdkabelboom
3.
Maak de stekker met 3 pinnen van de
kabelboom voor de elektrische slanghaspel los
van de stekker met 3 bussen van de achterste
hoofdkabelboom
De compressor loskoppelen voor
de schuimmarkeerderset
1.
Zoek achteraan de schuimmarkeerdertank de
kabelboom aan de compressor
(Figuur
10).
3. Stekker met 2
pinnen (achterste
hoofdkabelboom)
4. Stekker met 2 bussen
(kabelboom – elektrische
slanghaspel)
(Figuur
10).
(Figuur
10).
(Figuur
11).
1. Compressor
2. Stekker met 4 pinnen
(kabelboom voor de
compressor)
2.
Koppel de stekker met 4 pinnen van de
kabelboom van de compressor los van de
stekker met 4 bussen van de achterste
kabelboom van de machine
g031334
Loskoppelen van de regelklep van
de voormengset voor chemicaliën
1.
Aan de achterkant van de machine: zoek de
stekker met 3 bussen van de hoofdkabelboom
van de machine, gemerkt
11
Figuur 11
3. Stekker met 4 bussen
(kabelboom voor de
completeringsset)
(Figuur
11).
(Figuur
EDUCTOR
g030422
12).
